Rozložení desky plošných spojů

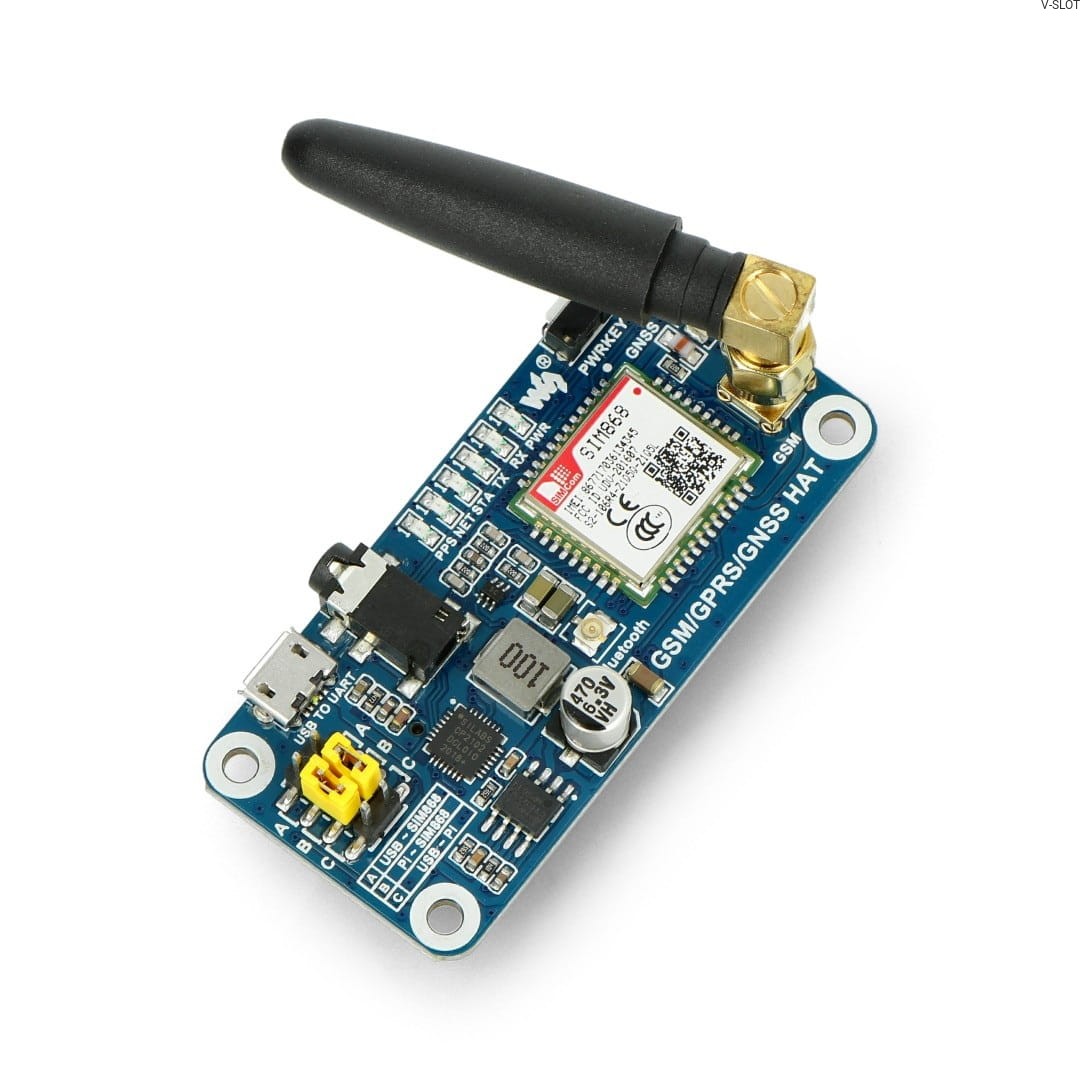

1. Modul SIM868
2. Dioda: ZMM5V1
3. Dioda TVS: SMF05C
4. Převodník USB na UART: CP2102
5. Napájecí čip: MP1482
6. Překladač úrovní napětí: NDC7002N
7. Indikátor stavu GPS
8. Indikátor NET:

• rychle bliká - modul se spustĂ­
• pomalu bliká - po ĂşspěšnĂ© registraci GSM

• Indikátor provozu modulu STA
• Indikátor SIM868 UART Tx / Rx
• Indikátor napájenĂ­
• OvládacĂ­ tlaÄŤĂ­tko SIM868: stisknutĂ­m a podrĹľenĂ­m po dobu 1 s se modul zapne/vypne.
• Konektor GPIO Raspberry
• Slot pro kartu SIM
• RozhranĂ­ USB - UART
• Konektor pro sluchátka / mikrofon 3,5 mm
• Konektor antĂ©ny GNSS
• Konektor antĂ©ny Bluetooth
• Konektor antĂ©ny GSM
• Slot pro baterii pro RTC
• PĹ™epĂ­naÄŤ UART

• A: ovládánĂ­ modulu SIM868 pĹ™es USB na UART
• B: ovládánĂ­ modulu SIM868 pĹ™es Raspberry Pi
• C: přístup k Raspberry Pi pĹ™es USB na UART

Technické specifikace překryvného modulu

• NapájecĂ­ napÄ›tĂ­: 5 V
• ProvoznĂ­ teplota: -40 °C aĹľ 85 °C
• SkladovacĂ­ teplota: -45 °C aĹľ 90 °C
• RozmÄ›ry: 30,2 x 65 mm
• KompatibilnĂ­ s Raspberry Pi 3 / 2 / Zero / Zero W
• Podporováno: SMS, hlasovĂ© hovory, GPRS, DTMF, HTTP, FTP, MMS, e-mail, GPS, kompas, Glonass, LBS, všesmÄ›rovĂ© polohovánĂ­ atd.
• Bluetooth 3.0
• USB na UART: pĹ™evodnĂ­k CP2102
• LED diody: 6, pro indikaci provoznĂ­ho stavu modulu
• Slot pro kartu SIM: 1,8 V aĹľ 3 V
• Slot pro baterii RTC (baterie CR1220 3 V - nutno zakoupit zvlášť)
• PĹ™enosová rychlost: od 1200 bps do 115200 bps
• OvládánĂ­ pomocĂ­ AT příkazĹŻ
• GSM/GPRS:
• Ĺ Ă­Ĺ™ka pásma
• GSM 850 / 900 / 1800 / 1900 MHz
• AutomatickĂ© vyhledávánĂ­ ÄŤtyĹ™ pásem
• VĂ˝kon
• Třída 4 (2W 850 / 900 MHz)
• Třída 1 (1W 1800 / 1900 MHz)
• PĹ™enos dat
• Rychlost stahovánĂ­: aĹľ 85,6 kb/s
• Rychlost odesĂ­lánĂ­: aĹľ 85,6 kb/s
• KĂłdovacĂ­ schĂ©ma: CS-1 / CS-2 / CS-3 / CS-4
• Podporuje: PAP / PBCCH / USSD
• SMS
• Podporuje: MT / MO / CB / Text / PDU
• UloĹľenĂ­ SMS: SIM karta
• Zvuk
• KĂłdovánĂ­ / dekĂłdovánĂ­ hlasu: PoloviÄŤnĂ­ rychlost / plná rychlost / zesĂ­lená plná rychlost / adaptivnĂ­ vĂ­ce rychlostĂ­
• PotlaÄŤenĂ­ ozvÄ›ny
• Redukce šumu
• GNSS
• Typ pĹ™ijĂ­maÄŤe
• 33 sledovacĂ­ch kanálĹŻ
• 99 zĂ­skanĂ˝ch kanálĹŻ
• GPS L1 C / A
• Frekvence
• SledovánĂ­: -165 dBm
• StudenĂ˝ start: -148 dBm
• Doba do prvnĂ­ opravy
• StudenĂ˝ start: 28 s
• TeplĂ˝ start: do 1 s
• HorkĂ˝ start: 26 s
• PĹ™esnost do 2,5 m CEP
• Bluetooth
• IntegrovanĂ© příkazy AT
• KompatibilnĂ­ s Bluetooth 3.0 + EDR
• Podporuje: SPP / OPP / HFP / HSP

Obsah sady

• Krytka HAT
• Kabel MicroUSB na USB
• GSM antĂ©na
• GPS antĂ©na
• AntĂ©na Bluetooth
