Zařízení se skládá z kamerového modulu s širokým pozorovacím úhlem (160°), který lze připojit k vyhrazenému konektoru minipočítače Raspberry Pi. Zařízení je kompatibilní s verzemi 3, 2, B+, A+ i staršími verzemi A a B. Kamerový modul je vybaven 1/4" CCD snímačem s rozlišením 5 Mpx a podporuje režim 1080p HD. Díky hardwarové podpoře Raspberry Pi pro provoz této kamery zařízení nezatěžuje procesor, což vede k úspoře energie.

Součástí sady kamery jsou moduly s infračerveným přísvitem 850 nm, které umožňují noční záznam i ve velmi tmavých oblastech. Díky speciálnímu objektivu je zorný úhel kamery až 160°, oproti základní verzi, kde je úhel přibližně 73°.

Technické specifikace kamery Waveshare

• Kamera kompatibilnĂ­ s Raspberry Pi verzĂ­ 2, B+, A+ a staršími verzemi A a B
• Matrice: 5 MPx
• SnĂ­maÄŤ: OV5647
• CCD matrix: 1/4 "
• Ăšhel pohledu - Ăşhlopříčka: 160°
• PozorovacĂ­ Ăşhel - horizontálnĂ­: 160°: 120 °
• Clona: 2,35
• Ohnisková vzdálenost: promÄ›nná
• Se 4 montážnĂ­mi otvory
• RozmÄ›ry: 25 x 24 mm

Obsah sady

• Fotoaparát s rozlišenĂ­m 5 MPx
• Páska pro pĹ™ipojenĂ­ k Raspberry Pi
• 2 x IR osvÄ›tlovacĂ­ moduly
• MontážnĂ­ šrouby

Kamera s nočním viděním pro Raspberry Pi

Tento deskový kamerový modul je vysoce kvalitní zařízení, které je kompatibilní s minipočítači Raspberry Pi verze 3, 2, B+ a A+ i staršími generacemi. Používá snímač CCD OV5647 s rozlišením 5 megapixelů a úhlopříčkou 1/4".

Stejně tak je důležitý objektiv tohoto modulu s velmi světelnou optikou f/2,35, který umožňuje manuální nastavení roviny zaostření pomocí přesného jemného závitu. Zorný úhel objektivu - počítáno po úhlopříčce - je celých 160 stupňů a v horizontální ose fotoaparát zachycuje obraz v rozpětí 120 stupňů.

Specifikace fotoaparátu Waveshare 10703

Všechny modely skupiny kamer s nočním viděním se vyznačují důležitou vlastností - umožňují záznam obrazu okolí v infračerveném pásmu. Je to díky absenci IR filtru instalovaného z výroby, který je u "denních" kamer zodpovědný za zlepšení reprodukce barev, zejména za slunečného počasí.

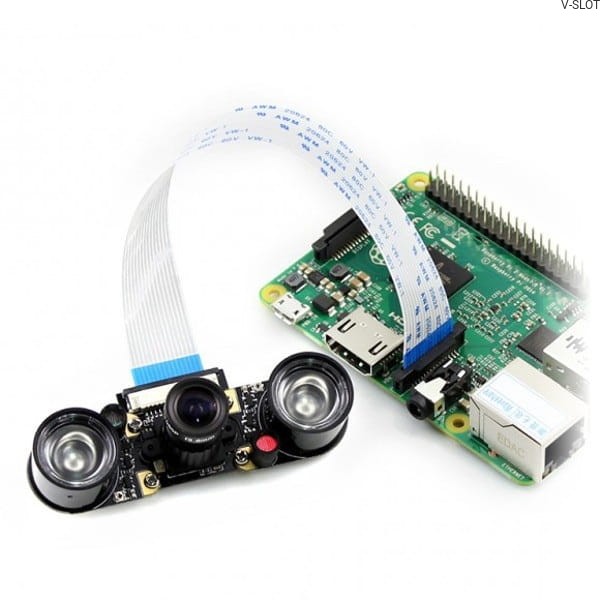

Jedním z takových modelů je HD Night Vision H OV5647 5Mpx - širokoúhlá IR kamera pro Raspberry Pi + IR moduly - Waveshare 10703. Kromě schopnosti zachytit infračervené světlo z externích zdrojů je tato kamera vybavena dvěma výkonnými IR přísvitovými diodami LED. Tyto přísvity jsou automaticky ovládány díky vestavěným soumrakovým spínačům s fotorezistory.

VynikajĂ­cĂ­ kamera kompatibilnĂ­ s Raspberry Pi

Kamera Waveshare Night Vision 10703 má mnoho výkonnostních předností, především široký úhel záběru objektivu 160° a 5Mpix snímač CCD. Díky konektoru CSI na desce kamery je kompatibilní s většinou modelů jednodeskových minipočítačů Raspberry Pi.

Kromě toho má tato kamera vestavěný infračervený zářič, který vysílá paprsek o vlnové délce 850 nm, což umožňuje natáčení za zhoršených světelných podmínek. Díky tomu může uživatel pořizovat snímky i ve tmě.

Objektiv s rybím okem - vysoká detailnost obrazu v kombinaci s širokým zorným polem

Objektiv použitý v modulu kamery Waveshare 10703 má geometrii rybího oka. Díky tomuto konstrukčnímu řešení je možné vidět ještě více nejjemnějších detailů snímaného obrazu v širokém zorném poli. Tento kamerový modul lze použít k různým účelům, od nahrávání videa a fotografování až po monitorování místností nebo bezpečnostní aplikace. Jeho malé rozměry a hmotnost umožňují snadnou instalaci v různých konfiguracích, včetně miniaturních dronů.
