Popis

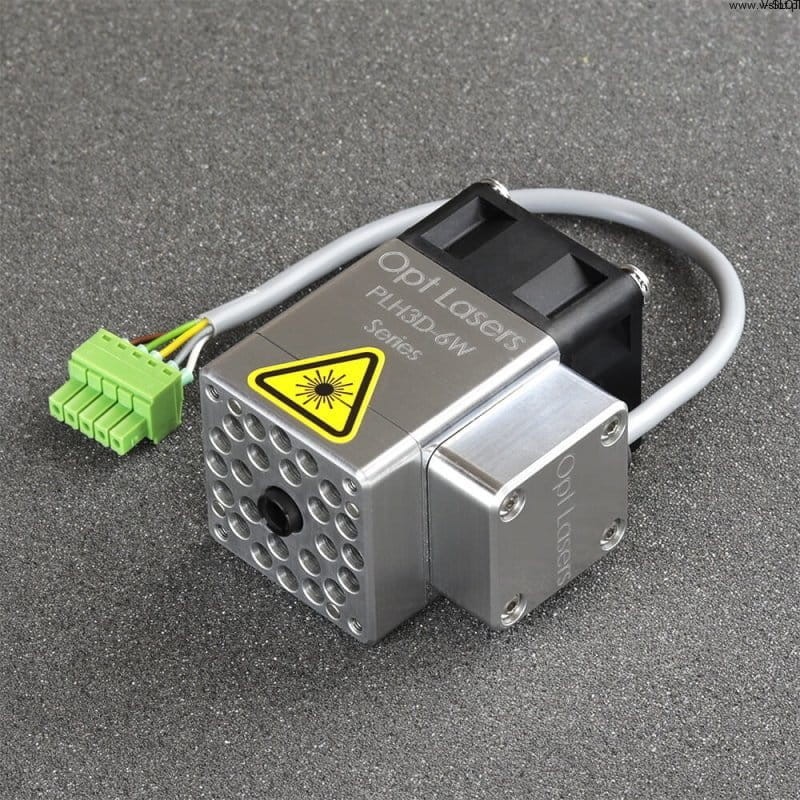

Hobby laser PLH3D-6W
Laserová hlava PLH3D-6W-Hobby je další, třetí generací laserů od společnosti Opt Lasers, která je ideální pro hobby.
Využívá vysoce kvalitní, vysoce výkonnou diodu a hliníkovou konstrukci s přídavným ventilátorem, který je zodpovědný za odvod tepla.
Laser PLH3D-6W je ideální pro lidi, kteří začínají s CNC stroji, a také pro ty, kteří mají zájem provádět gravírování nebo vypalování dílů z měkkých materiálů.
Hobby laser PLH3D-6W lze použít při konstrukci na bázi profilů C-Beam a V-Slot.
Bude dokonale spolupracovat se systémy ACRO OpenBuilds, Mini Mill Open Builds, WorkBee a dalšími .
Sada obsahuje:
- PLH3D-6W laserová hlava
- Řídicí jednotka s analogovým výstupem PWM/TTL
- Gravírovací čočka
- Zásuvné kabely umožňující prodloužení kabelů
Technické údaje:
Rozměry: 40x55x69 mm
Ohnisková vzdálenost: 20-120 mm
Vstupní napětí 12-24 V
Max. spotřeba energie: 25W
Modulace: analogová/TTL
Hmotnost: 190 g
Upevnění: M3 x 0,5 x 4,5
Provozní teplota: 0 - 40 C
Montážní otvor: 4 otvory 24x15mm
Vstupní modulace 1: analogová 0-5V / TTL / PWM
Vstupní modulace 2: 0-24 V TTL / PWM
Max. šířka pásma modulace: 2,5 mm 30 kHz
Vlnová délka laseru: 450 nm
Optický výkon diodového laseru: 6W
Řezání a gravírování
Laserem lze řezat a gravírovat různé materiály, například dřevo, lepenku, gumu, papír, textil, kůži, plasty, balzu, překližku a další.
Umožňuje také značení na materiály, jako je nerezová ocel, titan a další kovy s nízkou tepelnou vodivostí.
Nastavení pro použití
Laser je dodáván a kalibrován z výroby na výšku 60 mm (měřeno od čelní strany k gravírovanému předmětu).
Toto nastavení ideálně optimalizuje velikost ohniska, což zajišťuje správné gravírování a řezání.
Ovládání
Vestavěný regulátor umožňuje ovládání pomocí signálů.
Ovládání může být pomocí analogového signálu 0-5V nebo 0-5V/0-10V/0-24V pro PWM/TTL.
Napájení
Lasery OptLaser lze napájet pomocí napájecích zdrojů 12-24 V.
Integrovaný měnič upraví napětí na správné napětí pro diodu.
Tím se sníží množství vyzařovaného tepla a zajistí se lepší ochrana laseru.
Není nutné žádné další chlazení
Laser byl navržen tak, aby poskytoval nejlepší možné chlazení laserové diody.
Současná konstrukce umožní zahřátí laserové hlavy na 8-10 C po hodině provozu na plný výkon.
Ovládací vstupy a elektrická připojení
Hlava má dvě samostatné svorky pro ovládání.
- Vstup 1: analogové ovládání 0-5 V nebo 0-10 V (s přídavným rezistorem 4,2 k ohmů).
- Vstup 2: TTL/PWM řízení 0-5V, 0-10V nebo 0-24V. Aktivace laseru při napětí vyšším než 2,5 V.
Připojení 10V analogového signálu - nákres níže
POZOR: Hlava by měla být napájena kvalitním zdrojem.
Hlavu nenapájejte stejným zdrojem, který se používá pro krokové motory nebo jiná vysokoimpedanční zařízení!
PARAMETRY LASEROVÉHO OVLADAČE
- Vstupní napětí : 12-24 V / max. 2A
- Integrovaný regulátor teploty (měření a pozvolný start)
- Tepelná ochrana (45C)
- Měkký start pro ochranu diod
- ESD ochrana
- Ochrana proti zpětnému napětí
- Nadproudová ochrana
- PWM/TTL a analogový vstup
- Pásová modulace 0-30 kHz
Příklady gravírování/řezání
- Materiál: plexisklo - červené
Funkce: řezání
Tloušťka: 3 mm.
Rychlost: 2mm/s
Počet průchodů: 1,5 mm/s: 4 (krok 0,75 mm)
Vzdálenost (laser-materiál): 1: 60mm
- Materiál: Balsa
Funkce: řezání
Tloušťka: 10mm
Rychlost: 22,5 mm/s
Počet průchodů: Vzdálenost(laser-materiál): 11 (krok 1 mm)
Vzdálenost(laser-materiál): 1 mm: 60mm
- Materiál: překližka
Funkce: řezání
Tloušťka: 3 mm
Rychlost: 10 mm/s
Počet průchodů: 10 (krok 0,3 mm)
Vzdálenost(laser-materiál): 10 mm: 60 mm
- Materiál: pěna
Funkce: řezání
Tloušťka: 24 mm
Rychlost: 5 mm/s
Počet průchodů: 2 (krok 10 mm)
Vzdálenost(laser-materiál): 3 mm: 60mm
- Materiál: karton-karton-5 vrstev
Funkce: řezání
Tloušťka: 5 mm
Rychlost: 10 mm/s
Počet průchodů: 4 (krok 1,25 mm)
Vzdálenost(laser-materiál): 1 mm: 60 mm
- Materiál: Dřevo
Funkce: Gravírování
Rychlost: 40 mm/s
Počet průchodů:1
Vzdálenost(laser-materiál): 1 mm:60 mm
- Materiál:Lakovaná ocel (práškově lakovaná)
Funkce: Gravírování
Rychlost: 15 mm/s
Počet průchodů: 1
Vzdálenost(laser-materiál): 60 mm:60 mm
- Materiál: Nerezová ocel
Funkce: Gravírování
Rychlost: 3 mm/s
Počet průchodů: 1:1
Vzdálenost(laser-materiál): 60 mm:60 mm
Mezi laserově kompatibilní zařízení patří :
- Shark cnc
- X-Carve
- Shapeoko 2
- Shapeoko 3
- RepRap - rampy 1.4
- RepRap - Rumba
- Ultimaker 1 a 2
- Konstrukce OpenBuilds C-Beam a V-Slot
- MakerBot Replicator 1
- Replicator 2 a 2x
a mnoho dalších
POZOR!
Nezapomeňte, že laser není hračka!
Laserové paprsky jsou nebezpečné i v případě, že se rozptýlí nebo odrazí od povrchu.
Používejte ochranu očí! Na konstrukci CNC stroje se doporučuje použít filtr (430-480 nm).
Nikdy nemiřte laserovou hlavou na lidi nebo zvířata
Nedotýkejte se paprsku - může způsobit popáleniny nebo jiná zranění
Při řezání nezaměřujte oči na bod paprsku
Laserové záření - zabraňte vystavení pokožky a očí přímému a rozptýlenému záření.
