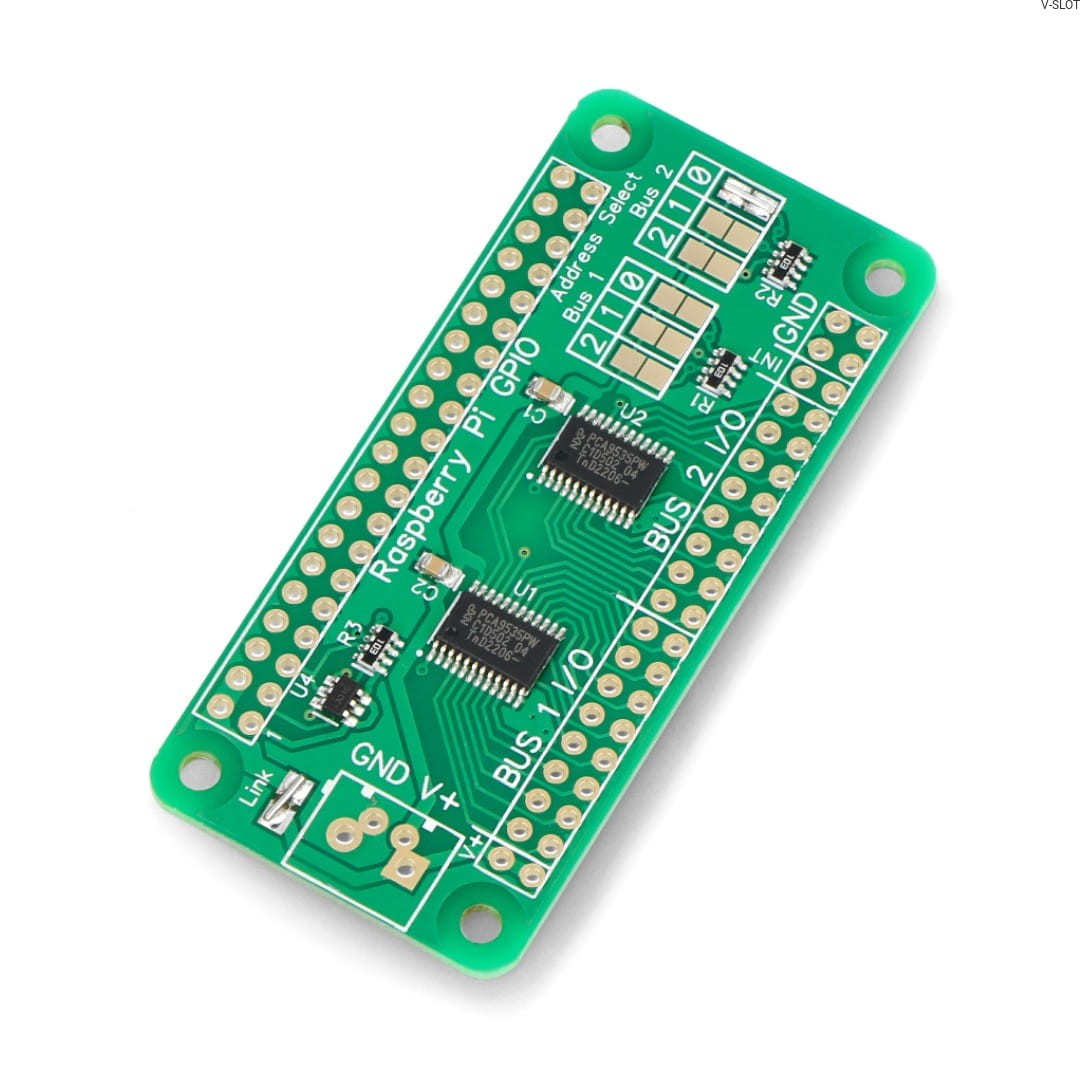

Překrytí PCA9535 je ideálním řešením pro majitele Raspberry Pi verzí A+ / B+ / 2 / 3 / 3+ / Zero / Zero W, kteří chtějí zvýšit počet I/O pinů na svém minipočítači. Modul přidává až 32 I/O pinů a připojuje se k Raspberry prostřednictvím sběrnice I2C. Navíc má překryvný modul volitelnou adresu, což umožňuje kaskádovat několik překryvných modulů dohromady, a to až do maximálního počtu 128 dalších pinů GPIO. S překryvným modulem PCA9535 si můžete dovolit ještě více možností.

Napájení:

IO Pi 32 je překryvný modul pro Raspberry, který má vstupní napěťový port, který lze oddělit od napájení minipočítače. Pro I/O piny tak lze použít napájecí zdroj s vyšší proudovou kapacitou. Externí napájecí zdroj se doporučuje zejména při použití více než jednoho překryvného pinu. Díky tomuto řešení lze zajistit stabilní napájení pro více I/O pinů.

Specifikace: V případě potřeby je možné použít i další vývody, např:

• NapájenĂ­: 3,3 V aĹľ 5,5 V
• ŘídicĂ­ jednotka: PCA9535
• ProvoznĂ­ napÄ›tĂ­ vĂ˝vodĹŻ: 0 V aĹľ V napájenĂ­
• LogickĂ© napÄ›tĂ­ I2C na pinech GPIO: 3,3 V
• Proud kaĹľdĂ©ho pinu: 50 mA
• CelkovĂ˝ maximálnĂ­ proud: 160 mA
• VÄŤetnÄ› 2x20pinovĂ©ho konektoru pro samostatnĂ© pájenĂ­

IO Pi Zero 32 - expandér pro Raspberry Pi - 32 I/O pinů:

IO Pi Zero 32 od AB Electronics je rozšiřující modul GPIO pro Raspberry Pi, který přidává dalších 32 I/O pinů. Díky možnosti kaskádování lze zahrnout až 128 pinů. Kompatibilní s Raspberry Pi Zero, Zero W, A+, B+, 2, 3 a 3+. Používá rozhraní I2C. Pro vyšší zatížení se doporučuje externí napájení.
