Čtyřpalcový displej Waveshare s rozlišením 800 x 480 pixelů je vybaven rezistivní dotykovou technologií. Na desce se nachází také 3,5mm mini jack konektor. Tato obrazovka může komunikovat s minipočítači Raspberry Pi 4B / 3B+ / 3B / Zero / Zero W prostřednictvím HDMI nebo GPIO. Příslušné konektory jsou součástí dodávky.

PropojenĂ­ s Raspberry Pi

Aby bylo možné obrazovku spustit, musí být zařízení připojeno na piny GPIO minipočítače a osazen konektor HDMI.

Software

Výrobce připravil operační systém s nainstalovanými ovladači. Systém je třeba rozbalit pomocí vhodného programu, například WinZip, a nahrát na kartu pomocí programu Win32 Disk Imager.

RozhranĂ­ GPIO

GPIO PIN - SYMBOL - POPIS

1, 17 - 3,3 V - Napájení 3,3 V

2, 4 - 5V - napájení 5V

3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 - NC - nepřipojeno

6, 9, 14, 20, 25 - GND - zem

19 - TP_SPI - datovĂ˝ vstup rozhranĂ­ SPI pro dotykovĂ˝ panel

21 - TP_SO - datový výstup rozhraní SPI pro dotykový panel

22 - TP_IRQ - přerušení dotykového panelu, detekce dotyku nastavuje nízký stav

23 - TP_SCK - hodinový signál SPI pro dotykový panel

26 - TP_CS - volba ÄŤipu pro dotykovĂ˝ panel

Technické specifikace obrazovky

• Typ: dotyková obrazovka, odporová
• Typ: IPS
• Ăšhlopříčka: 4"
• RozlišenĂ­: 800 x 480 px
• Konektor 3,5 mm mini jack
• Spolupracuje s: Raspberry Pi 4B / 3B+ / 3B / Zero / Zero W
• Používá 26 pinĹŻ GPIO
• 4 montážnĂ­ otvory
• RozmÄ›ry: 99 x 77 mm

Obsah sady

• 4" dotyková obrazovka, odporová
• Konektor HDMI
• Konektor HDMI na micro HDMI
• DotykovĂ© pero
• MontážnĂ­ šrouby

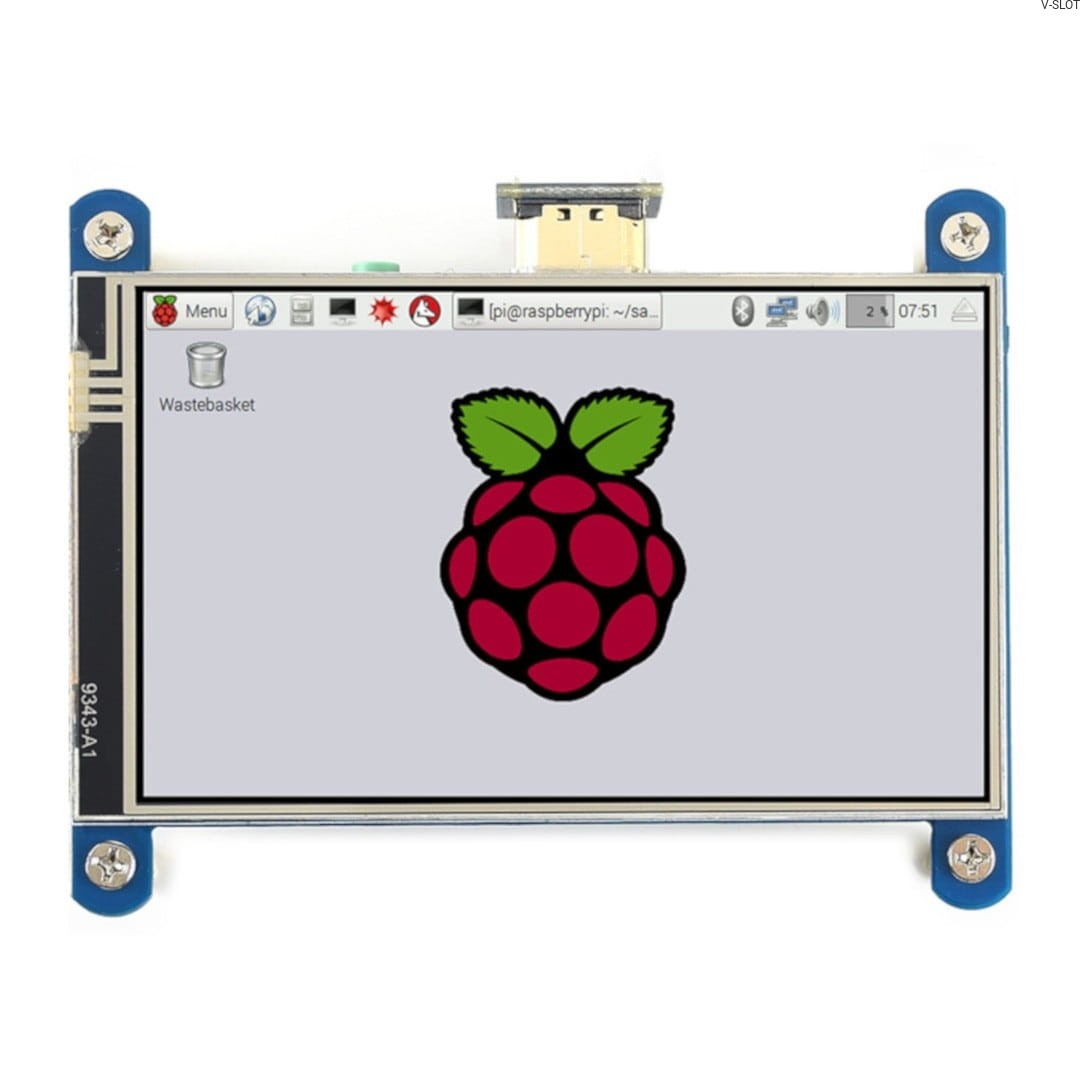

Waveshare 16340 - IPS 4'' (H) 800x480px LCD rezistivní dotyková obrazovka HDMI + GPIO pro Raspberry Pi 4B/3B+/3B/Zero

Nabízíme mimořádně kvalitní dotykovou obrazovku vyrobenou odporovou technologií, speciálně navrženou pro práci s oblíbeným minipočítačem Raspberry Pi. Představený displej je IPS LCD s úhlopříčkou 4 palce a rozlišením 800x480 pixelů.

Tato obrazovka umožňuje snadné připojení k desce Raspberry Pi pomocí konektoru HDMI a pinů GPIO, které jsou na správném místě. Pro nastavení připojení stačí pouze nasadit desku s displejem na minipočítač Raspberry Pi a propojit je kabelem HDMI.

Displej Raspberry Pi

Zobrazované zařízení bylo speciálně upraveno pro práci s vybranými modely minipočítačů Raspberry Pi - verzemi 4B, 3B+, 3B, Zero a Zero W. Všechny potřebné konektory potřebné k připojení displeje k minipočítači najdete v sadě spolu se zařízením.

Za zmínku stojí, že díky kvalitnímu dotykovému panelu již není potřeba objemná klávesnice. Mnoho operací lze nyní provádět přímo prostřednictvím intuitivního dotykového rozhraní.
