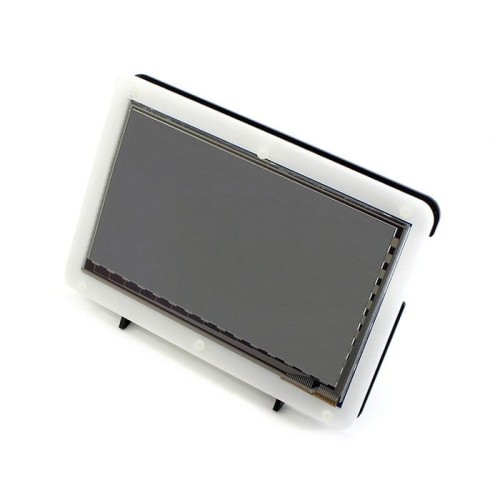

Sedmipalcový kapacitní dotykový displej s rozlišením 1024 x 600 px byl navržen speciálně pro minipočítač Raspberry Pi, ale může fungovat i s dalšími zařízeními, jako jsou Banana Pi a Beagle Bone Black. Obrazovka se k počítači připojuje prostřednictvím rozhraní HDMI a microUSB a potřebné kabely jsou součástí dodávky. K obrazovce, která se dodává v černé a bílé barvě, je dodáváno speciální pouzdro pro počítač Raspberry Pi a obrazovku.

Připojení k počítači Raspberry Pi

Chcete-li obrazovku spustit, připojte zařízení k počítači Raspberry Pi pomocí dodaných kabelů: HDMI a microUSB. Konektor HDMI přenáší obraz, port USB přijímá data dotykového rozhraní.

Připojení k systému Windows 7 / 8 / 8.1 / 10

Chcete-li obrazovku připojit k počítači se systémem Windows, připojte kabel USB obrazovky k portu USB počítače a kabel HDMI obrazovky k portu HDMI počítače. Aby bylo zajištěno správné rozpoznání obrazovky, doporučujeme nejprve připojit kabel USB. Po připojení je obrazovka připravena k použití, včetně obrazu a dotykových funkcí.

Připojení k počítači Raspberry Pi

Obrazovka funguje s nejnovějším systémem Raspbian bez nutnosti instalace ovladačů. Aby však obrazovka správně zobrazovala obraz, je třeba změnit rozlišení v konfiguračním souboru. To provedete tak, že otevřete soubor config.txt příkazem:

• konfiguraÄŤnĂ­ soubor: sudo nano /boot/config.txt

a na jeho konec přidejte následující pokyny:

• max_usb_current=1
• hdmi_group=2
• hdmi_mode=87
• hdmi_cvt 1024 600 60 6 0 0 0
• hdmi_drive=1

Montáž na šasi

Skříň umožňuje montáž obrazovky společně s minipočítačem Raspberry Pi v zadní části.

Technické specifikace dotykové obrazovky

• Typ: dotyková obrazovka, kapacitnĂ­
• Ăšhlopříčka: 7"
• RozlišenĂ­: 1024 x 600 px
• Spolupracuje s:
• (pracuje přímo se systĂ©mem od vĂ˝robce).
• Beagle Bone Black
• Banana Pi / Banana Pro
• Windows 7 / 8 / 8.1 / 10
• Funguje takĂ© se všemi zařízenĂ­mi HDMI (dotyková funkce pak nenĂ­ k dispozici)
• 4 montážnĂ­ otvory (šrouby jsou součástĂ­ dodávky)
• RozmÄ›ry obrazovky: 165 x 99 mm
• Barva krytu: ÄŤerná a bĂ­lá
• Lze nastavit pod Ăşhlem 45° nebo 60°
• Materiál: akryl

Obsah sady

• 7" kapacitnĂ­ dotyková obrazovka
• Kabel HDMI
• AdaptĂ©r HDMI - microHDMI
• MontážnĂ­ šrouby
• Kabel USB - microUSB pro dotykovĂ© rozhranĂ­
• Pouzdro pro Raspberry a obrazovku - ÄŤernobĂ­lĂ©

StolnĂ­ monitor pro Raspberry Pi

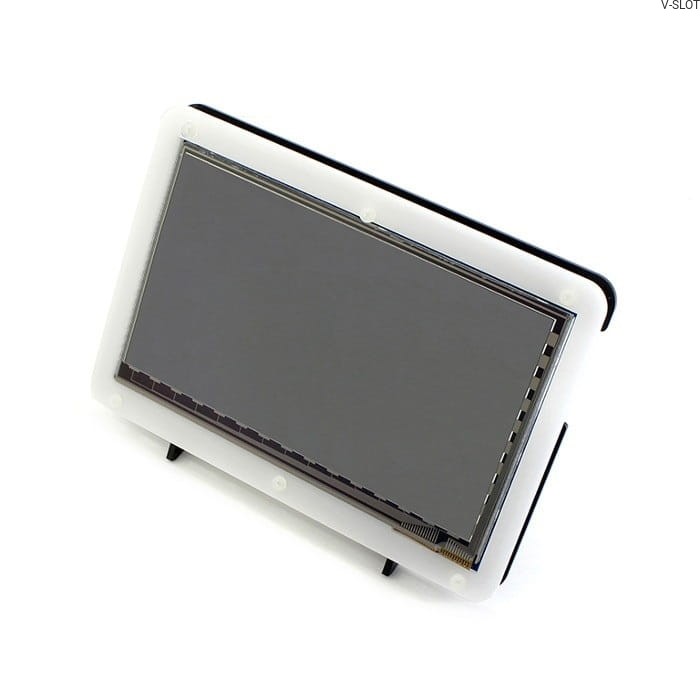

Produkt, kterým je 7'' C 1024x600px LCD IPS kapacitní dotyková obrazovka HDMI + USB Rev 4.1 pro Raspberry Pi - Waveshare 11303, se od ostatních monitorů pro minipočítače odlišuje svým designem. Základem obrazovky je plastový rám se stojanem, který umožňuje montáž minipočítače Raspberry Pi na zadní stranu rámu. Díky tomu celek zabírá jen velmi málo místa na stole a vypadá elegantně na různých místech, například v laboratoři elektroniky, ve studovně nebo na odpočívadle.

Díky dotykové obrazovce lze minipočítač Raspberry Pi použít jako ovladač digitálního fotorámečku, displeje zpravodajského kanálu nebo online předpovědi počasí. Díky kapacitnímu dotykovému panelu může uživatel snadno procházet obsah obrazovky a používat různé funkce. Obrazovka je vybavena technologií IPS LCD, která umožňuje zobrazovat vysoce kvalitní obraz, a rozlišení 1024x600px zajišťuje přesnost a čitelnost zobrazovaného obsahu. Obrazovka je také kompatibilní s rozhraními HDMI a USB Rev 4.1 pro snadné připojení k různým zařízením.

Připojení k minipočítači

Kapacitní dotyková obrazovka LCD IPS 7'' C 1024x600px je díky přítomnosti portu HDMI kompatibilní nejen s minipočítači Raspberry Pi, ale také s téměř jakýmkoli jiným zařízením vybaveným digitálním obrazovým výstupem, jako je stolní počítač, notebook nebo jiný minipočítač.

Všimněte si však, že nejnovější verze desky Raspberry Pi - model 4B - má konektory microHDMI namísto zásuvky HDMI plné velikosti, která se nachází u starších modelů. Proto je pro připojení dotykové obrazovky k nové verzi Raspberry nutné použít vhodný adaptér nebo kabel zakončený konektory kompatibilními s microHDMI. Nabízíme adaptéry a kabely, které tyto požadavky splňují.
