Deska kompatibilnĂ­ s Arduinem | XBoard v2 Internet bridge:

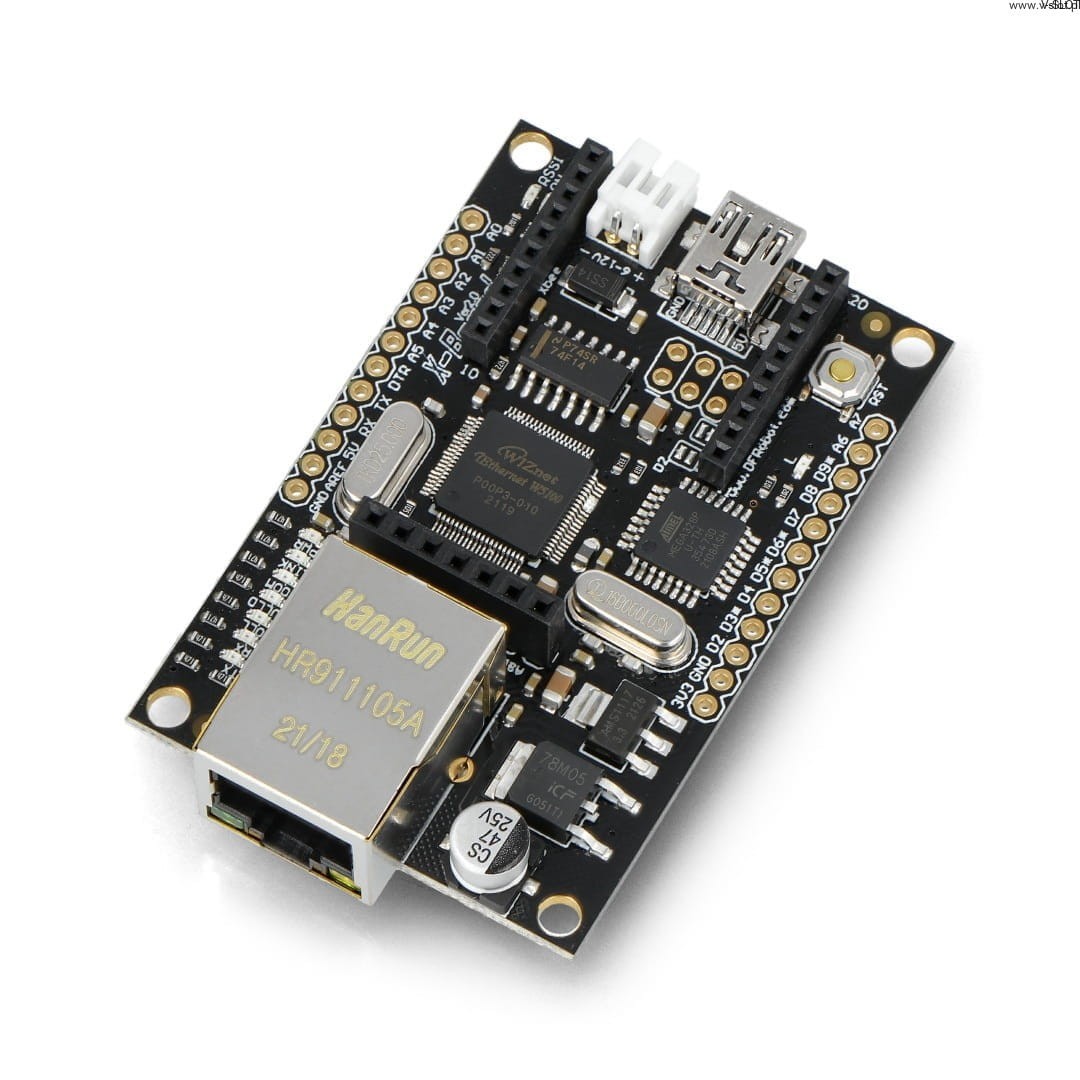

Xboard je deska kompatibilní s Arduinem, která je vybavena ethernetovým portem a zásuvkou pro moduly XBee, takže je obzvláště užitečná pro vytváření zařízení domácí automatizace. Modul je vybaven mikrokontrolérem Atmega328, který je známý z verze Uno, a také 8 digitálními I/O, z nichž 4 lze použít jako výstupy PWM pro ovládání motorů a 8 jako analogové vstupy. Čip pracuje s napětím 5 V a je taktován hodinovým signálem 16 MHz. Desku Xboard lze programovat pomocí prostředí Arduino IDE a je zapotřebí převodník FTDI (podobně jako u populárního Arduina Mini). Modul je napájen z konektoru USB, který je umístěn na desce, a má tlačítko RESET a vodiče pro připojení programátoru AVR. Díky tomu lze k desce Xboard rychle připojit jakýkoli projekt a snadno jej vyvíjet.

Napájení:

Modul lze napájet dvěma způsoby. První je prostřednictvím kabelu mini-USB, který umožňuje připojení k napětí 5 V. Druhý způsob je pomocí externího zdroje napájení, jako je síťový adaptér, baterie nebo akumulátor, s napětím 5 V - 12 V. Pro připojení baterie nebo jiného zdroje použijte zásuvku pro baterii na desce modulu.

Programování:

K vývoji a instalaci softwaru na modul Xboard se používá bezplatné prostředí Arduino IDE. Modul je dodáván s implementovaným zavaděčem, který umožňuje nahrát software na desku pomocí kabelu USB a převodníku FTDI, připojeného k pinům RX a TX. Díky tomu je programování modulu jednoduché a intuitivní a uživatel může rychle vyvíjet své projekty.

Technické specifikace:

• NapájecĂ­ napÄ›tĂ­: NapájecĂ­ napÄ›tĂ­: 5 V aĹľ 12 V prostĹ™ednictvĂ­m pĹ™ipojenĂ­ baterie nebo 5 V ze zásuvky mini-USB.
• ProgramovatelnĂ˝ pĹ™es pĹ™evodnĂ­k FTDI
• PĹ™edinstalovanĂ˝ zavaděč Arduino Uno Rev3
• MikrokontrolĂ©r: ATmega328
• MaximálnĂ­ taktovacĂ­ frekvence: MaximálnĂ­ rychlost: 16 MHz
• SRAM: 2 kB
• Flash paměť: 1 kB: Paměť: 32 kB (5 kB vyhrazeno pro zavaděč)
• EEPROM: 1 kB
• I/O porty: 18
• VĂ˝stupy PWM: 1: 4
• PoÄŤet analogovĂ˝ch vstupĹŻ: 1: PoÄŤet analogovĂ˝ch vstupĹŻ: 8 (kanály A/D pĹ™evodnĂ­ku)
• SĂ©riová rozhranĂ­: 1: UART, SPI, I2C
• ExternĂ­ pĹ™erušenĂ­
• WIZ5100 EthernetovĂ˝ Ĺ™adiÄŤ
• Konektor pro přímĂ© pĹ™ipojenĂ­ komunikaÄŤnĂ­ho modulu XBee

InternetovĂ˝ most XBoard v2 - kompatibilnĂ­ s Arduinem:

XBoard v2 je modul kompatibilní s Arduinem, který umožňuje programování pomocí prostředí Arduino IDE. Pomocí něj může uživatel vytvářet zařízení související s domácí automatizací. K programování modulu XBoard v2 lze použít převodník FTDI, který se připojí k pinům RX a TX.

Základem modulu XBoard v2 je mikrokontrolér ATmega328 pracující s napětím 5 V, které je dodáváno prostřednictvím mini USB zásuvky, nebo až 12 V díky připojení baterie. Deska je vybavena 8 digitálními vstupy/výstupy, z nichž 8 lze použít jako analogové vstupy a 4 jako výstupy PWM. Kromě toho je modul vybaven sériovými rozhraními: UART, SPI, I2C, což výrazně rozšiřuje možnosti programování a integrace s dalšími zařízeními.

XBoard je programovatelný modul v prostředí Arduino, vybavený mikrokontrolérem ATmega328, s 2 kB paměti RAM, 32 kB paměti Flash (z toho 5 kB zabírá zavaděč Arduino Uno Rev3) a 1 kB paměti EEPROM.

Deska XBoard je vybavena portem Ethernet a zásuvkou pro moduly XBee, což umožňuje rychlé připojení projektů k internetu.
