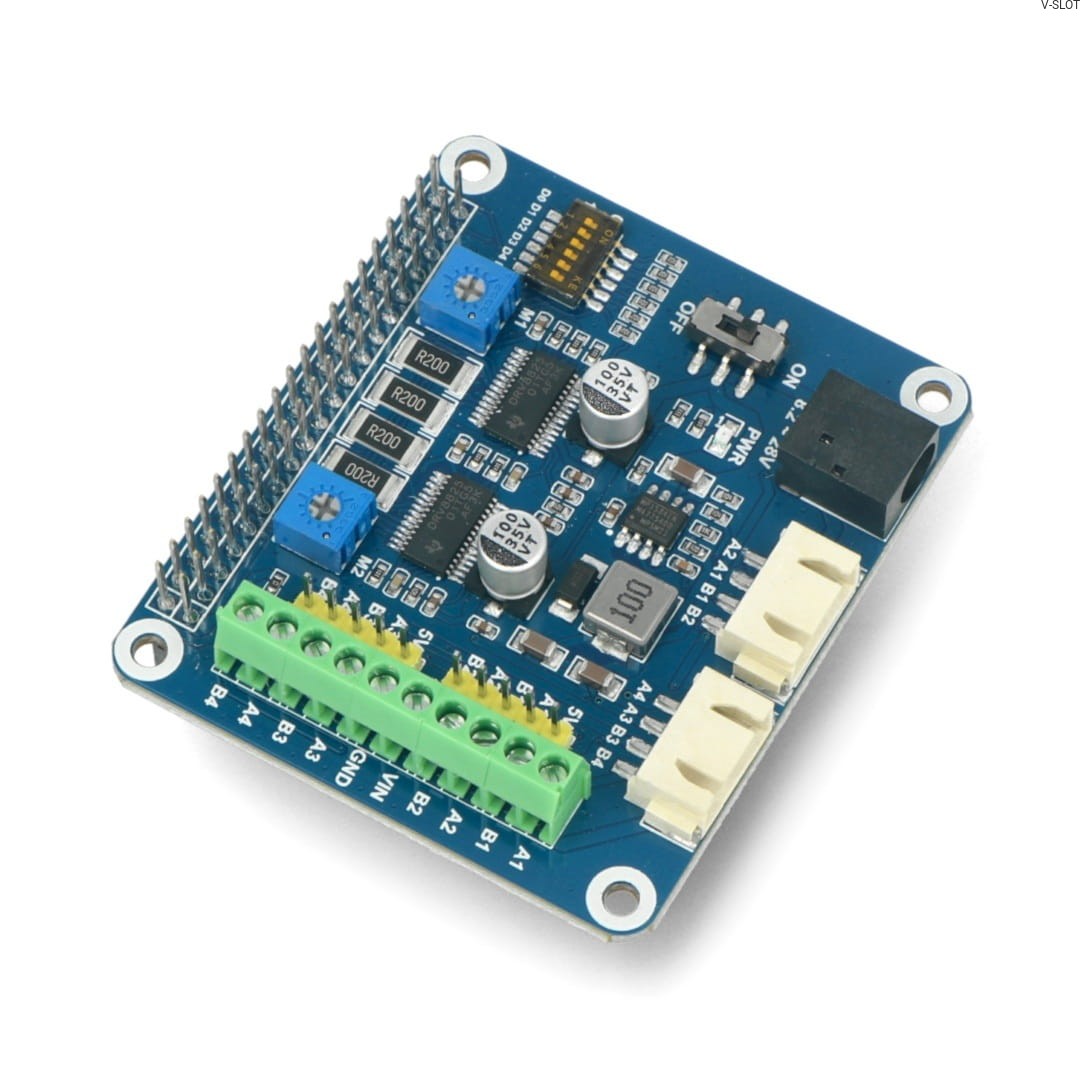

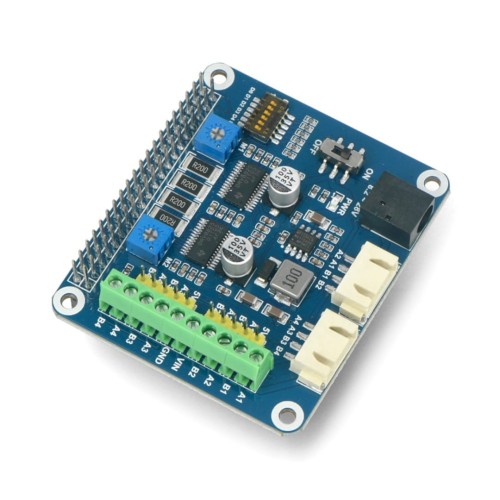

Překryvné zařízení pro Raspberry Pi vybavené čipem DRV8825 umožňuje ovládat dva krokové motory s rozlišením kroku až 1/32. Zařízení pracuje s motory, jejichž napětí se pohybuje od 8,2 V do 28 V a jejichž maximální proud je 2,5 A. Napětí v logické části je 3,3 V.

Speciální vlastnosti HAT pro krokové motory | Waveshare 15669

• KompatibilnĂ­ s Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B+ a Jetson Nano
• Dva ÄŤipy DRV8825 na desce s integrovanĂ˝m mikrokrokovĂ˝m indexerem
• 6 volitelnĂ˝ch reĹľimĹŻ mikrokroku dostupnĂ˝ch pomocĂ­ pĹ™epĂ­naÄŤĹŻ DIP: plnĂ˝ krok / poloviÄŤnĂ­ krok / 1/4 kroku / 1/8 kroku / 1/16 kroku / 1/32 kroku
• NastavitelnĂ˝ proud motoru pomocĂ­ potenciometru, max. 2,5 A
• Ochrana: nadproudová, tepelná, podpěťovĂ© blokovánĂ­
• VestavÄ›nĂ˝ regulátor 5 V, umožňuje napájenĂ­ poÄŤĂ­taÄŤe Raspberry Pi
• RĹŻznĂ© konektory umožňujĂ­cĂ­ pĹ™ipojenĂ­ motorĹŻ s rĹŻznĂ˝mi specifikacemi

Technické specifikace Krokový motor HAT | Waveshare 15669

• ŘídicĂ­ ÄŤip: DRV8825
• NapájecĂ­ napÄ›tĂ­ motoru: 8,2 V aĹľ 28 V
• MaximálnĂ­ proud motorĹŻ: 2,5 A
• LogickĂ© napÄ›tĂ­: 3,3 V
• RozmÄ›ry: 65 x 56 mm
• MontážnĂ­ otvory: RozmÄ›ry: 3 mm

PouĹľitĂ­:

• 3D tiskárny
• VyĹ™ezávacĂ­ stroj
• MechanickĂ© rameno

Obsah sady

• KrokovĂ˝ motor HAT
• Ĺ rouby a distanÄŤnĂ­ prvky

Krokový motor HAT | dvoukanálový ovladač krokového motoru 28 V/2,5 A pro Raspberry Pi

Waveshare Stepper Motor HAT je dvoukanálový ovladač krokového motoru určený pro použití s deskami Raspberry Pi. Zařízení je kompatibilní s modely Raspberry Pi Zero, Zero W, Zero WH, 2B, 3B, 3B+ a NVidia Jetson Nano.

Překrytí krokového motoru Raspberry Pi HAT je vybaveno řadou bezpečnostních prvků, které chrání základní desku a motory před účinky nadměrného proudu, napěťových špiček a poškození v důsledku nadměrného zvýšení teploty.

Kde všude můžete řadič krokových motorů HAT použít?

Řadič motorů Stepper Motor HAT od společnosti Waveshare je ideálním řešením pro projekty využívající krokové motory i desku Raspberry Pi.

Tento překryvný modul lze použít k vytvoření mobilního robota, dálkově ovládaného vozidla nebo jiného elektronického zařízení s pohyblivými částmi.
