Tato deska byla speciálně navržena tak, aby se vešla do konektorů GPIO na desce Raspberry Pi. Umožňuje ovládání čtyř stejnosměrných motorů nebo dvou krokových motorů, které mají jmenovitý proud 15 V / 1,2 A. Vestavěný mikroprocesor umožňuje řídit zrychlení a kroky motorů.

Tato deska je součástí rodiny překryvných modulů Pi-Plates, což znamená, že je kompatibilní s ostatními moduly stejné produktové řady. Uživatel tak může snadno rozšířit své řešení o další funkce. Tato deska je ideálním řešením pro ty, kteří hledají jednoduchý způsob ovládání motorů ve svých elektronických projektech.

Specifikace ovladaÄŤe motoru

• Podpora 2 krokovĂ˝ch motorĹŻ nebo 4 stejnosmÄ›rnĂ˝ch motorĹŻ
• ProvoznĂ­ napÄ›tĂ­ motorĹŻ: 5 V aĹľ 15 V
• Proud: 1,2 A (okamĹľitĂ˝ 3,2 A)
• NapájecĂ­ konektory umožňujĂ­cĂ­ napájenĂ­ ovladaÄŤĹŻ:
• Raspberry: 5 V
• SpeciálnĂ­ konektor: aĹľ 15 V
• VestavÄ›nĂ˝ mikroprocesor, kterĂ˝ poÄŤĂ­tá zrychlenĂ­
• Používá pouze dva piny GPIO: GPIO25 a CE1
• KompatibilnĂ­ se všemi Raspberry Pi
• Umožňuje kaskádovĂ© pĹ™ipojenĂ­: aĹľ 8 desek (podpora aĹľ 32 motorĹŻ)
• SpotĹ™eba proudu v pohotovostnĂ­m reĹľimu: 10 mA
• ProgramovatelnĂ© LED diody
• RozmÄ›ry: 102 x 78 mm

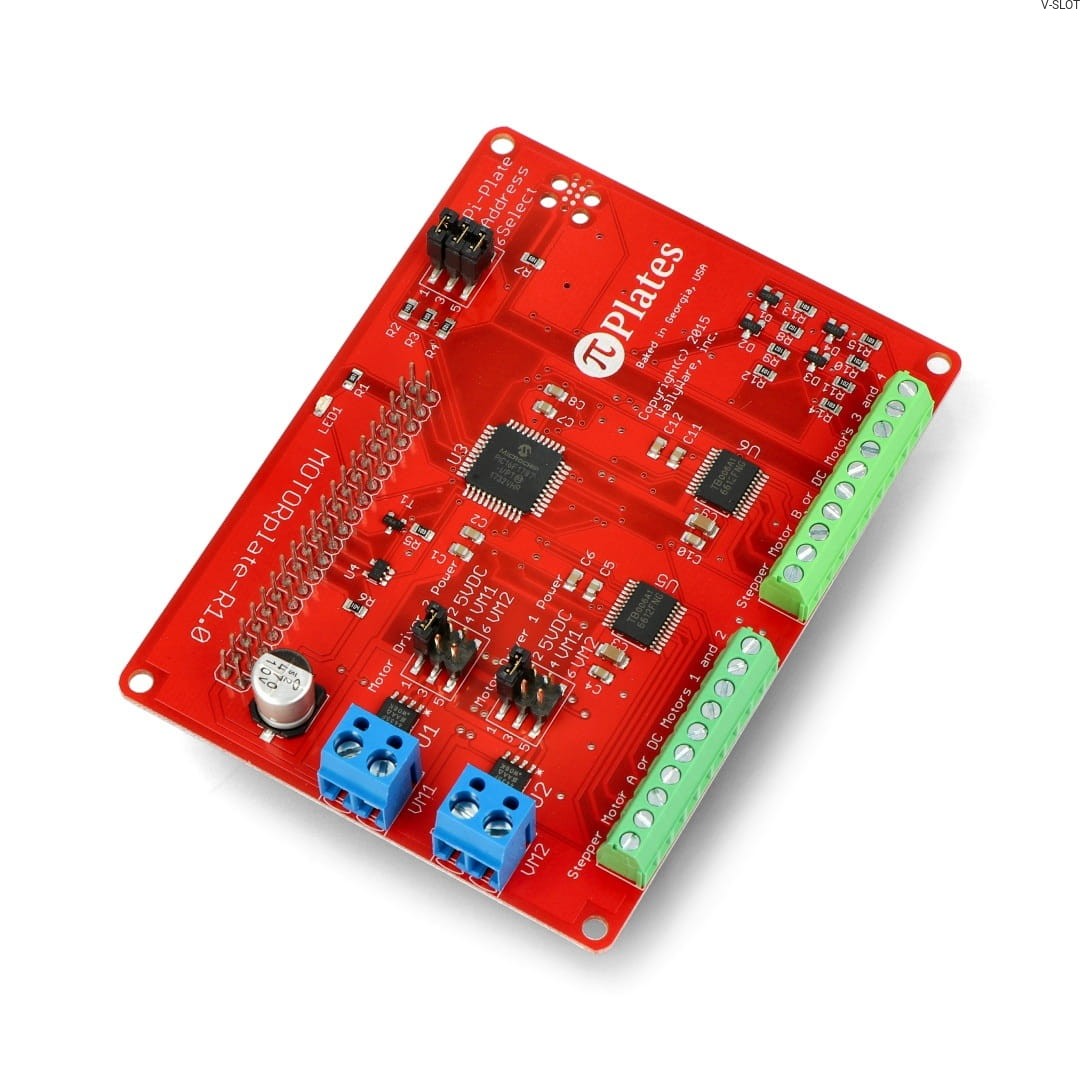

MOTORplate 15V/1,2A | řídicí jednotka motoru pro Raspberry Pi | SparkFun DEV-14149

MOTORplate 15V/1,2A od společnosti SparkFun je určen k ovládání motorů pomocí počítače Raspberry Pi. Na desce jsou čtyři montážní otvory, které umožňují snadné a stabilní připevnění desky k šasi projektu.

Deska MOTORplate umožňuje ovládat jeden krokový motor a dva stejnosměrné motory současně, což dává uživateli více možností při navrhování elektronických řešení.

Řídicí jednotka je kompatibilní se všemi modely Raspberry Pi vybavenými 40pinovým konektorem, včetně oblíbených modelů, jako jsou Raspberry Pi 3B a RPi Zero. Je ideální pro ty, kteří hledají jednoduchý a efektivní způsob ovládání motorů ve svých projektech.

Další informace o ovladači motorů pro Raspberry Pi od SparkFun DEV-14149

Popisované rozšíření vyniká velmi nízkou spotřebou energie v pohotovostním režimu, která činí pouhých 10 mA. Kromě toho jsou všechny vodiče chráněny proti elektrostatickému výboji a napěťovým špičkám, což zvyšuje odolnost a bezpečnost při používání. Deska MOTORplate 15V/1,2A pro řízení motorů od společnosti SparkFun je vybavena plně programovatelnými LED diodami pro snadnou vizualizaci stavu zařízení.
