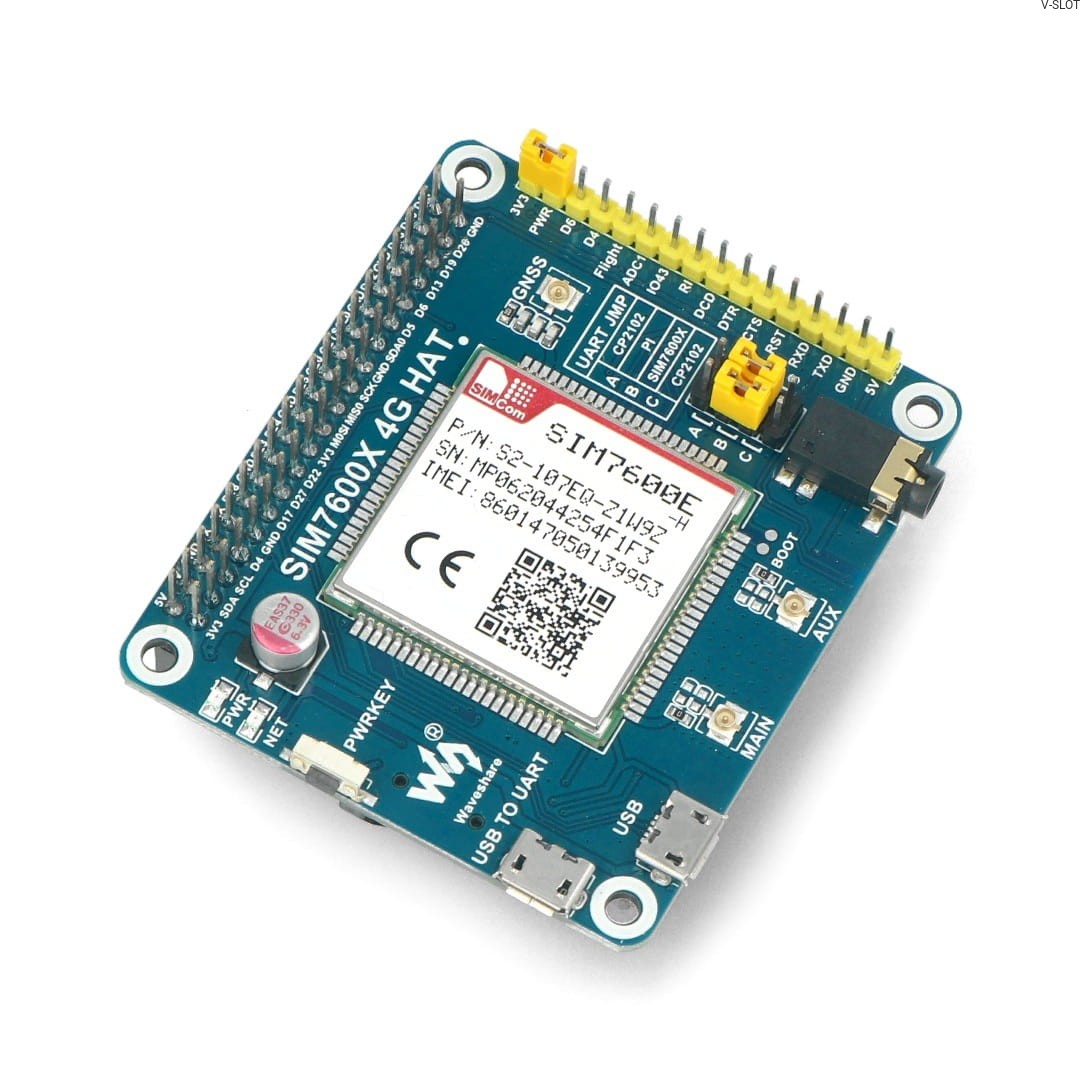

Tento modul je určen pro práci s počítačem Raspberry Pi a umožňuje komunikaci přes GSM a GPRS. Můžete s ním uskutečňovat hlasové hovory a posílat SMS zprávy. Modul má také vestavěný modul GPS a podporuje LTE CAT4. Na desce se nacházejí konektory pro SIM kartu, zásuvky u.FL pro připojení externí antény a konektor mini jack pro připojení mikrofonu nebo sluchátek.

Použitý modul SIM7000E umožňuje připojení prostřednictvím sítě GPRS/LTE a má také modul GPS. Deska je vybavena slotem pro kartu SIM a konektorem mini jack 3,5 mm.

Rozložení desky plošných spojů

ÄŚip SIM7600E-H
2. Převodník USB - UART CP2102
3. Zvukový dekodér NAU8810
4. Napěťový tranzistor TXS0108EPWR: snižuje napětí 3,3 V/ 5 V na 1,8 V
5. Napěťový tranzistor TXS0108EPWR: snižuje napětí 3,3 V/ 5 V na 1,8 V. Napájecí obvod MP2128DT
6. Napájecí obvod MP1482
7. Konektor GPIO Raspberry Pi
8. Řídicí rozhraní SIM7600: umožňuje připojení modulu k Arduinu / STM32
9. Slot pro kartu SIM: podporuje karty SIM 1,8 V / 3 V
10. Slot pro kartu MicroSD: umožňuje ukládání souborů SMS
11. 3,5 mm mini jack: pro připojení mikrofonu / sluchátek
12. Konektor USB: umožňuje testování pomocí příkazů AT, stahování dat GPS atd.
13. Rozhraní USB - UART: pro sériové ladění
14. Rozhraní USB - UART: pro sériové ladění. Konektor hlavní antény
15. Konektor antény AUX
16. Anténní konektor. Konektor antény GNSS
17. Vypínač napájení
18. Kontrolka síťového indikátoru
19. Kontrolka napájení
20. Kontrolka napájení Propojka pro změnu napájecího napětí:
VCCIO - 3,3 V: nastavuje 3,3 V
VCCIO - 5 V: nastavuje 5 V
21. Propojka pro změnu napájecího napětí. Volba UART
přístup k Raspberry Pi přes USB - UART
ovládání SIM7600 přes Raspberry Pi
ovládání SIM7600 přes USB - UART
22. UART ovládání SIM7600 přes Raspberry Pi ovládání SIM7600 přes USB - UART Konfigurační propojka PWR
23. Pájecí pole pro konektor USB
24. BOOT

Technické specifikace LTE GPS HAT

• NapájecĂ­ napÄ›tĂ­: 5 V
• ProvoznĂ­ napÄ›tĂ­: 5 V: 5 V / 3,3 V (vĂ˝chozĂ­: 3,3 V)
• Modul ovládanĂ˝ příkazy AT
• VestavÄ›nĂ˝ modul GSM/LTE/GPS SIM7600E-H:
• Ĺ estipásmovĂ© LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20
• TřípásmovĂ© LTE-FDD: B38 / B40 / B41
• TřípásmovĂ˝ UMTS/HSPA+: BDD+: 1: B1 / B5 / B8
• GSM/GPRS/EDGE 900 / 1800 MHz
• UMTS: 384 Kb/s (nahoru), 384 Kb/s (dolĹŻ)
• HSPA+: 5,76 Mb/s (nahoru), 42 Mb/s (dolĹŻ)
• EDGE: 236,8 kb/s (nahoru), 236,8 kb/s (dolĹŻ)
• GPRS: 85,6 kb/s (nahoru), 85,6 kb/s (dolĹŻ)
• VĂ˝stupnĂ­ vĂ˝kon:
• GSM900: 2 W
• GSM1800: 1W
• EGSM900: 0,5 W
• DCS1800: 0,4 W
• LTE: 0,25 W
• Generace:
• LTE: 4G
• WCDMA / TD-SCDMA / CDMA 2000: 3G
• EDGE: 2,5G
• GSM/GPRS: 2G
• ProvoznĂ­ teplota: -30 °C aĹľ 80 °C
• GNSS (GPS, GLONASS)
• Typ pĹ™ijĂ­maÄŤe:
• Typ: 16kanálovĂ˝
• D/A kĂłd
• Frekvence:
• SledovánĂ­: -159 dBm (GPS) / -158 dBm (GLONASS).
• StudenĂ˝ start: -148 dBm
• ÄŚas do prvnĂ­ opravy
• StudenĂ˝ start: <35 s
• HorkĂ˝ start: < 1 s
• PĹ™esnost:
• Poloha: PĹ™esnost: 1: < 2,5 m CEP
• AntĂ©na GNSS a GPRS pro konektor U.FL
• RozmÄ›ry desky: 56 x 65 mm

Obsah sady

• PĹ™ekryvnĂ˝ modul SIM7600E-H
• GSM antĂ©na SMA
• AntĂ©na GPS SMA
• 2x kabel microUSB
• 2x adaptĂ©r SMA na u.Fl
• Ĺ rouby a distanÄŤnĂ­ podloĹľky

Textové a hlasové zprávy | LTE/GPRS/GPS SIM7600E-H overlay pro Raspberry Pi

Překrytí LTE/GPRS/GPS SIM7600E-H pro Raspberry Pi z kategorie "Raspberry Pi Hat - komunikace" bylo vyvinuto tak, aby poskytovalo vhodné podmínky pro komunikaci. Tento modul umožňuje komunikaci prostřednictvím hlasových a textových zpráv a proces probíhá prostřednictvím sériového rozhraní UART (RX, TX).

Na desce LTE/GPRS/GPS SIM7600E-H pro Raspberry Pi se nachází modul GPS a konektor pro kartu SIM, který slouží k provádění komunikace. Kromě toho je překryvná deska vybavena zásuvkami u.FL pro připojení antény a zajištění lepší kvality signálu.

Sada připravená k použití s deskou LTE/GPRS/GPS SIM7600E-H pro Raspberry Pi

Překryvná deska LTE/GPRS/GPS SIM7600E-H pro Raspberry Pi je kompletní řešení, které obsahuje vše, co potřebujete k zahájení provozu. Sada obsahuje: šroubky, montážní distanční podložky, antény GSM a GPS, dva kabely microUSB a dva adaptéry SMA - u.Fl.

S překryvnou sadou LTE/GPRS/GPS SIM7600E-H pro Raspberry Pi můžete efektivně vylepšit komunikaci ve svém elektronickém projektu. Bez problémů můžete uskutečňovat hlasové hovory a posílat textové zprávy a modul GPS umožňuje geolokaci. Vyzkoušejte tento overlay a užijte si efektivní konektivitu ve svém projektu.
