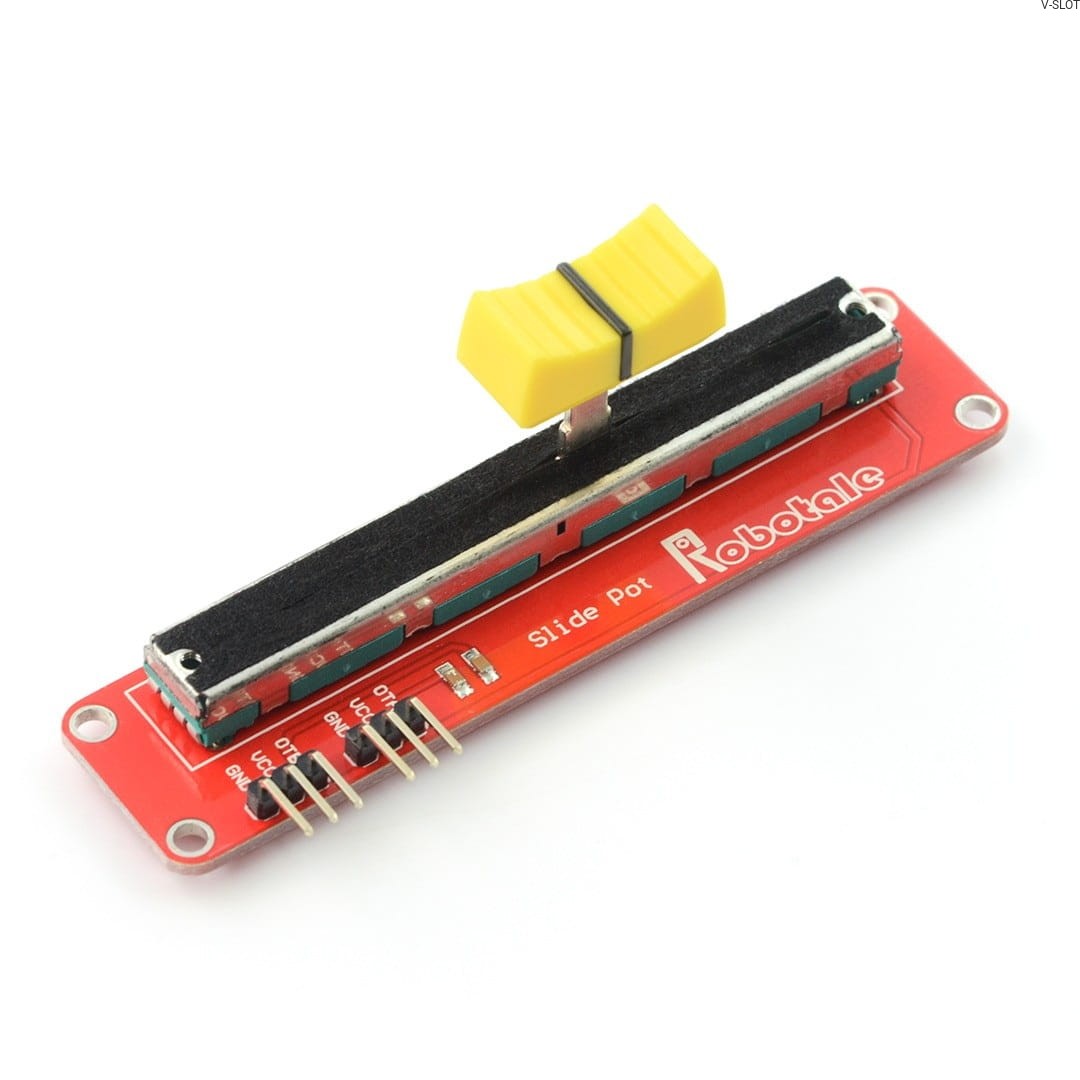

Modul lineárního posuvného potenciometru se dvěma ovladatelnými sekcemi lze snadno osadit na desku plošných spojů. Dodávané konektory typu goldpin usnadňují připojení k dalším elektronickým součástkám. Potenciometr je navržen tak, aby byla mezera, ve které se pohybuje posuvný kolík, chráněna před prachem a nečistotami vrstvou netkané textilie. Modul je rovněž vybaven kondenzátory pro filtraci výstupních napětí obou sekcí (označených A a B). Doporučené napájecí napětí je 5 V a modul je plně kompatibilní s deskami Arduino a dalšími zařízeními vybavenými analogově-digitálními převodníky.

Technické údaje:

• NapájecĂ­ napÄ›tĂ­: 5 V
• Typ: posuvnĂ˝, lineárnĂ­
• Komunikace: analogová

Modul posuvného potenciometru:

Posuvný potenciometr, osazený na desce plošných spojů jako hotový modul s vývody goldpin konektorů, lze ovládat softwarově stejně jako jakýkoli jiný potenciometr, např. axiální nebo montážní. Aby bylo možné odečíst hodnotu výstupního napětí, musí být na krajní vodiče odporové dráhy (označené GND a VCC na desce plošných spojů modulu) přivedeno napájení. Modul lineárního potenciometru má také vestavěné kondenzátory pro filtraci výstupních napětí dvou sekcí, označených A a B.

Výstupní registr ADC lze číst pomocí nativní funkce analogRead() v platformě Arduino. Hodnotu načtenou z registru ADC je třeba vynásobit napájecím napětím (např. 5 V) a vydělit počtem napěťových úrovní rozpoznaných převodníkem, který je přímo odvozen z jeho rozlišení (např. 1024 pro 10 bitů). Posuvný potenciometr má drážku, ve které se pohybuje posuvný kolík, chráněný před prachem a nečistotami speciální vrstvou netkané textilie.
