Popis

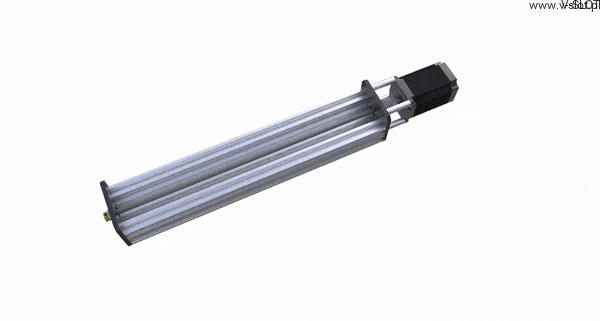

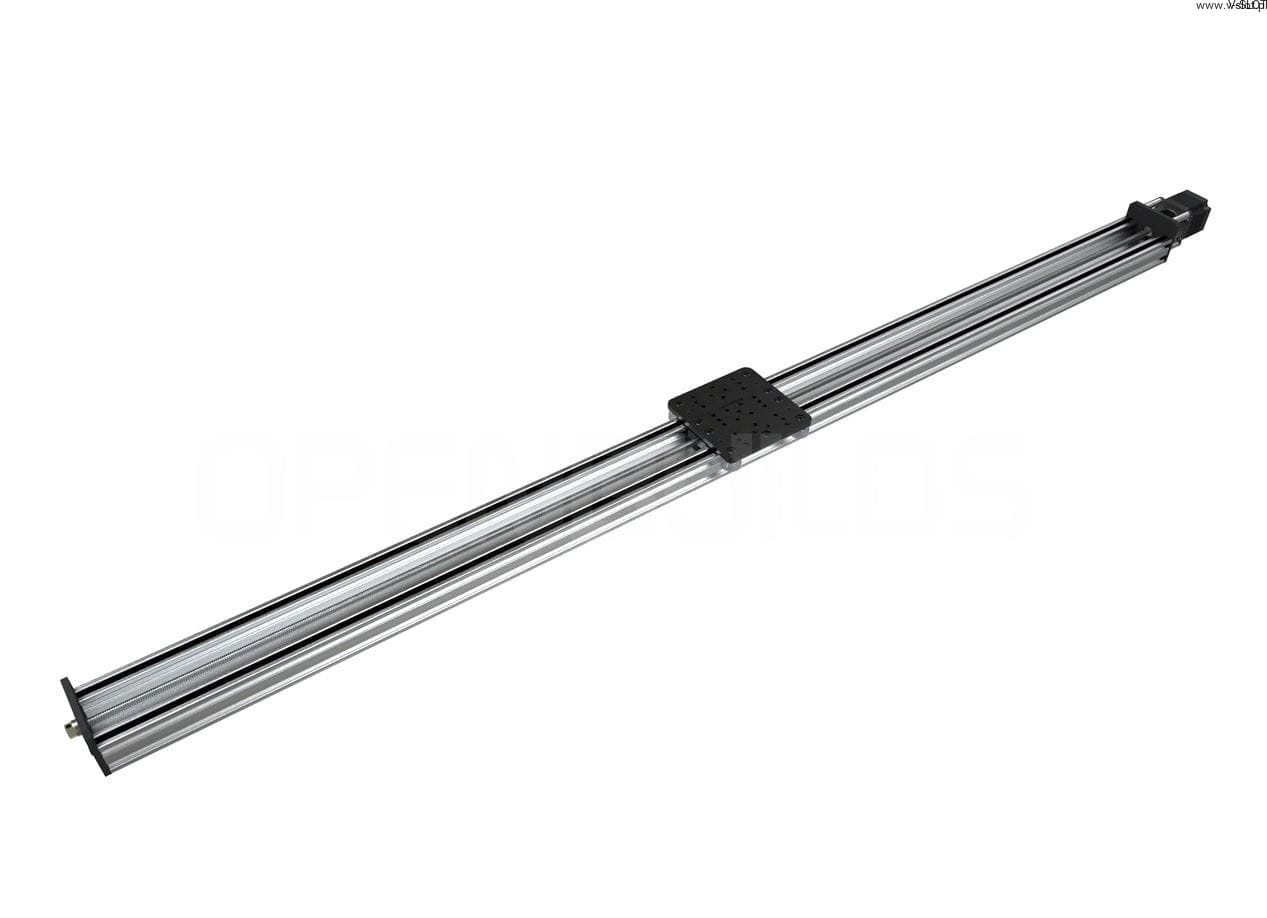

LINEÁRNÍ VEDENÍ C-BEAM 1500 mm
Nejdelší lineární vedení postavené z profilů C-BEAM a příslušenství OpenBuilds.
Lineární posuv C-BEAM je velmi dobrou volbou pro větší konstrukce, kde by délka jedné osy měla být 1500 mm.
Univerzální deska C-BEAM XLarge umožňuje instalaci mnoha doplňků, jako je držák vřetena nebo instalace laseru.
Kombinací dvou takových suportů lze vytvořit konstrukci stolu X/Y.
Použitý hnací šroub ACME v kombinaci s motorem NEMA 23 zajišťuje vysokou sílu a přesnost pohybu.
Technická data:
- Pohon vrtule: 8mm šroub ACME pro tažení vrtule.
- Pohyb vozíku : 1365 mm
- Přesnost: 0,05-0,1 mm
- Přesnost polohování: 0,03 mm
- Maximální síla: 115 N
- Maximální rychlost: 5000 mm/min
U naší společnosti si můžete objednat suport pro vlastní montáž i smontovaný suport.
Přidejte volitelné motory a máte jednotku připravenou k provozu!
Posuvníky dokonale spolupracují s řídicí jednotkou BlackBox CNC.
Co sada obsahuje :
- 1 ks: Hliníkový profil 1500 mm
- 2 ks: Hliníkový distanční díl 6 mm
- 4 ks: 40mm hliníkový distanční díl
- 1 ks: Spojka 1/4" x 8 mm
- 4 ks: Distanční hliník 3mm
- 2 ks: Excentrický kus 6 mm
- 4 ks: Válečky Xtreme Solid KIT
- 4 ks: imbusové šrouby M5x20mm nízký profil
- 4 ks: imbusové šrouby M5x50mm nízký profil
- 8 ks: imbusové šrouby M5x15mm nízký profil
- 2 ks: Přírubové ložisko 688ZZ 8x16x5
- 2 ks: koncová deska C-BEAM 6 mm
- 4 ks: imbusové šrouby M5x30mm nízký profil
- 1 ks: šroub ACME 1540mm
- 2 ks: vodicí blok matice pro šroub Acme
- 2 ks: Ložiska / axiální kroužky
- 1 ks: napínací matice ACME
- 1 ks: Rozvodná deska - XLARGE
Jako volitelné příslušenství: motor NEMA 23
