Lineární vedení V-SLOT NEMA 23 pro řemen stříbrný
Lineární vedení V-SLOT NEMA 23 pro řemen stříbrný
Dostupnost:
średnia ilość
Odesláno v rámci:
5 pracovních dnů
Dodavatel:
V-Slot
Kód produktu/SKU:
PROW-NEMA23-AKCESORIA
Hodnocení:
5
5
Cena:
Hrubá cena
zawiera 23% VAT, bez kosztów dostawy
product unavailable
Popis

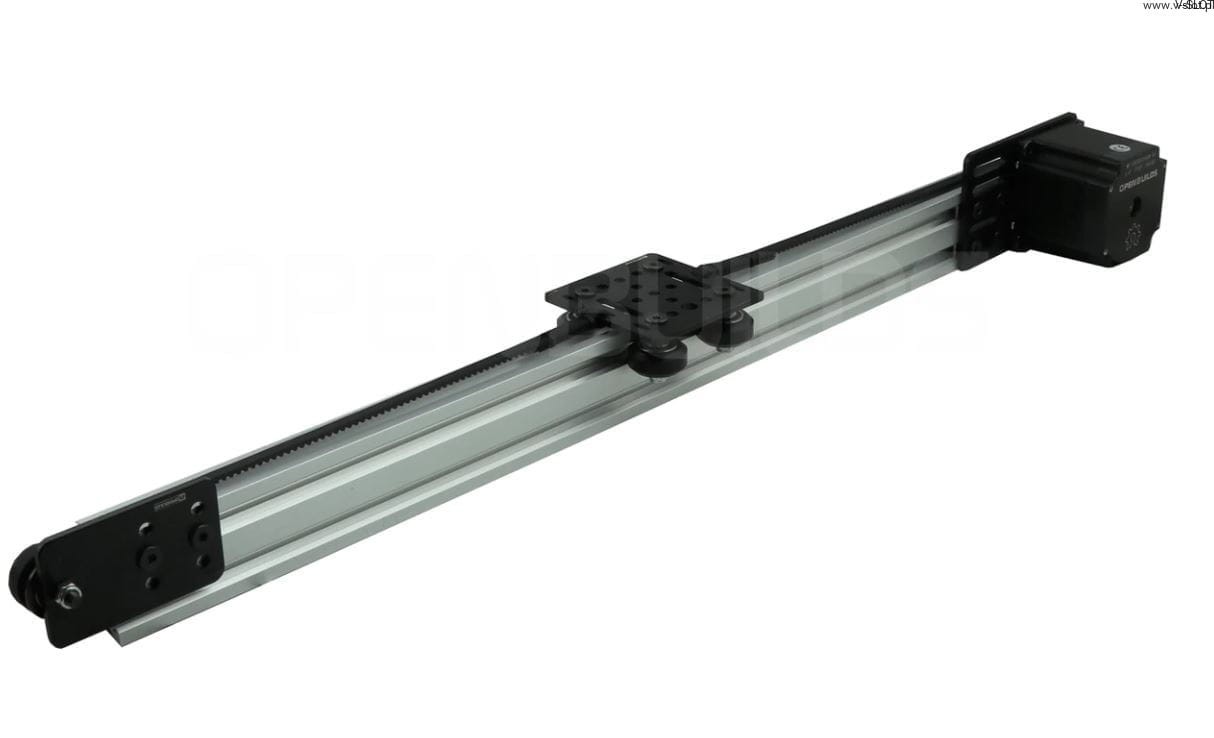

LINEÁRNÍ POHON S V-DRÁŽKOU NEMA 23 POHÁNĚNÝ ŘEMENEM
Řemenem poháněný lineární pohon V-SLOT NEMA 23 je vynikající komponent používaný v mnoha lineárních systémech.
Rychlá a snadno rozšiřitelná sada umožňuje použití tohoto vedení ve strojích, jako jsou 3D tiskárny nebo CNC manipulátory.
Technické údaje: Vhodný pro použití v praxi:
- Pohon : řemen 3GT (GT2-3M)
- Pohyb vozíku :
- Délka 250 mm / pohyb: 107 mm
- Délka 500 mm / pohyb: 345 mm
- Délka 1000 mm / pohyb: 845 mm
- Délka 1500 mm / pohyb: 1190 mm
- Přesnost: 0,1-0,2 mm
- Přesnost polohování: 0,6 mm
- Maximální síla: 33 N
- Maximální rychlost: 75000 mm/min
U naší společnosti si můžete objednat suport pro vlastní montáž i smontovaný suport.
Přidejte volitelné motory a máte jednotku připravenou k provozu!
Posuvníky dokonale spolupracují s řídicí jednotkou BlackBox CNC.
Co sada obsahuje :
- imbusový šroub M5x8mm NÍZKÝ PROFIL : 6 kusů
- imbusový šroub M5x15mm NÍZKÝ PROFIL: 4 ks
- Imbusový šroub M5x25mm NÍZKÝ PROFIL : 4 ks
- Hliníkový distanční prvek 6mm : 2 ks
- Sada válečků: Sada pevných V-kol - 4 ks
- Excentrické pouzdro - 6mm
- Hliníkový distanční prvek 3mm : 1 ks
- Dvojitá T- matice : 3 ks
- Ozubené kolo GT3 20 zubů: 1 ks
- Napínací váleček: 1 ks
- Deska pro napínací válec: 1 ks Sada pro napínací páku: 1 ks Sada pro napínací páku: 1 ks
- Montážní deska motoru NEMA 23: 1 ks
- Montážní deska V-SLOT Gantry Plate 20 mm : 1 ks
- Rozvodový řemen 3GT (GT2-3M)
- Svorka rozvodového řemene: 2 ks
- Hliníkový profil V-SLOT 2040 : 1 ks ( délka závisí na volbě)
Volitelně: motor NEMA 23
