Tento modul umožňuje komunikaci mezi různými systémy pomocí dvou nejběžnějších napěťových úrovní, 3,3 V a 5 V. Pracuje v obou směrech současně, což znamená, že může současně snižovat napětí 5 V na 3,3 V a zvyšovat napětí 3,3 V na 5 V. Tato funkce je užitečná zejména u obousměrných komunikačních protokolů, jako je SPI v plně duplexním režimu. Převodník je kompatibilní i s nižšími napětími, jako jsou 2,8 V a 1,8 V, a má čtyři kanály.

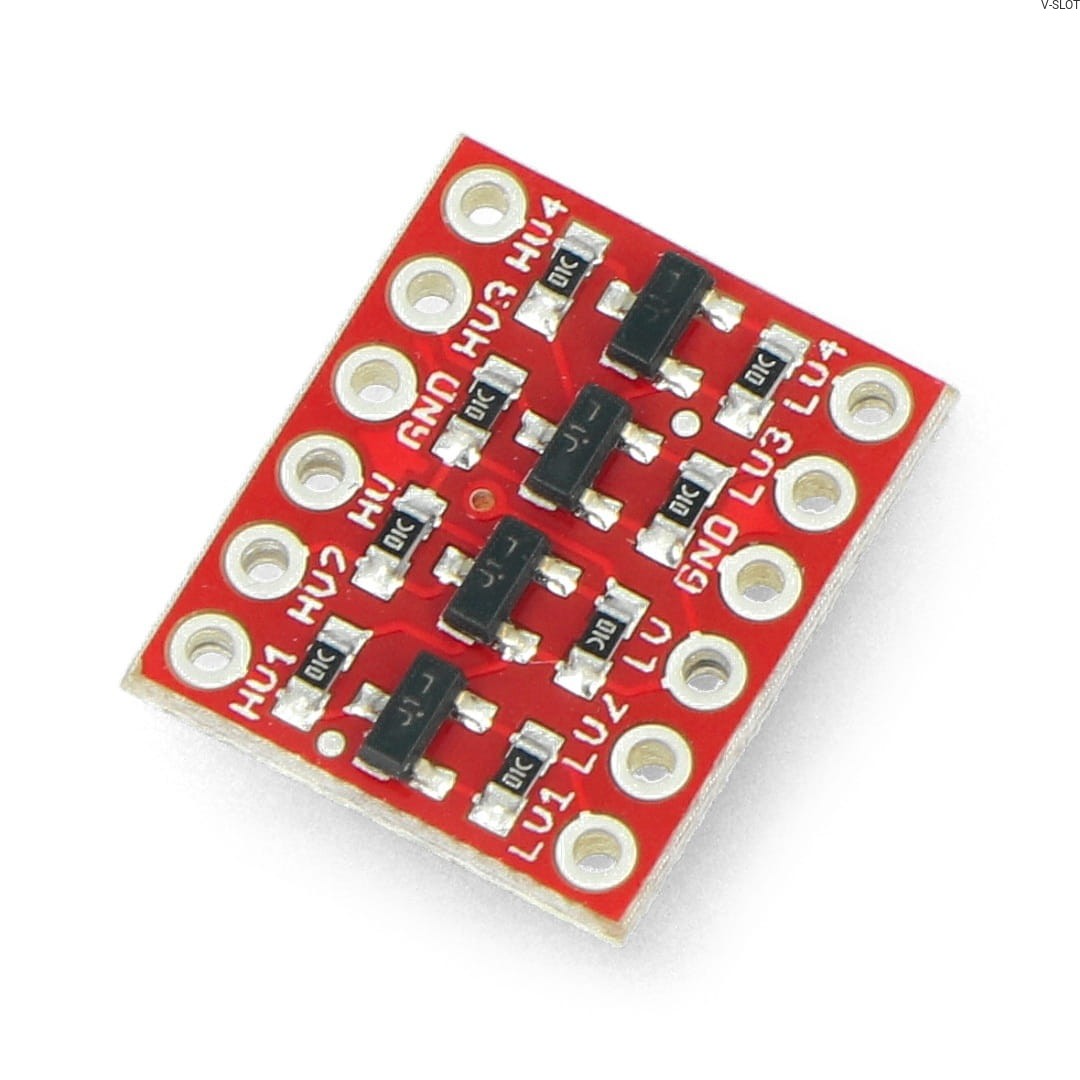

Modul je vybaven pájecími poli, která umožňují montáž goldpin konektorů s rastrem 2,54 mm. Díky tomu lze čip připojit ke kontaktní desce nebo hlavnímu modulu (např. STM32Discovery nebo Arduino) pomocí vodičů. Rozměry převodníku jsou 16,1 x 13 mm. Všimněte si však, že sada neobsahuje konektory goldpin, které je nutné zakoupit zvlášť.

Příklad použití

Díky jednoduchosti použití se tento převodník snadno připojuje a obsluhuje. Pro zajištění jeho správné funkce je nutné propojit napájení obou převáděných systémů. Vyšší napětí, např. 5 V, je třeba připojit k vodiči označenému HV (vysoké napětí) a nižší napětí, např. 3,3 V, 2,8 V nebo 1,8 V, k vodiči označenému LV (nízké napětí). Zem by měla být připojena k vývodu označenému GND.

Chcete-li přenášet logické signály, připojte je k příslušným konektorům HV1, HV2, HV3, HV4 pro vyšší napětí a ke konektorům LV1, LV2, LV3, LV4 pro nižší napětí. Po připojení všech kabelů bude převodník připraven k provozu.

Obousměrný čtyřkanálový převodník logických úrovní - SparkFun BOB-12009

Převodník logických úrovní je zařízení, které umožňuje bezproblémovou komunikaci mezi různými systémy napětí. Čtyřkanálový převodník může pracovat v rozsahu napětí 5 V, 3,3 V, 2,8 V a 1,8 V, což z něj činí velmi univerzální zařízení.

S tímto převodníkem již není problém propojit dvě zařízení s různým napětím. Zařízení převádí napětí za chodu, snižuje ho na konci jednoho obvodu a zvyšuje na konci druhého.

Převodník logických úrovní je proto mimořádně užitečným nástrojem v elektronických projektech, který umožňuje efektivní spolupráci různých zařízení.

Univerzální převodník logických úrovní SparkFun

Deska s převodníkem úrovní napětí od společnosti SparkFun je produkt s vysokou kvalitou provedení a dostupnou cenou. Jedná se o mimořádně univerzální nástroj, což je dáno jeho konstrukcí a typem přívodů.

Díky pájecím polím lze na desku namontovat prakticky libovolné konektory a vodiče. Je možné také připájet konektor s goldpinem, stejně jako se připojit k desce plošných spojů pomocí vodičů. Díky tomu je deska vhodná pro mnoho různých projektů v závislosti na potřebách a požadavcích uživatele.
