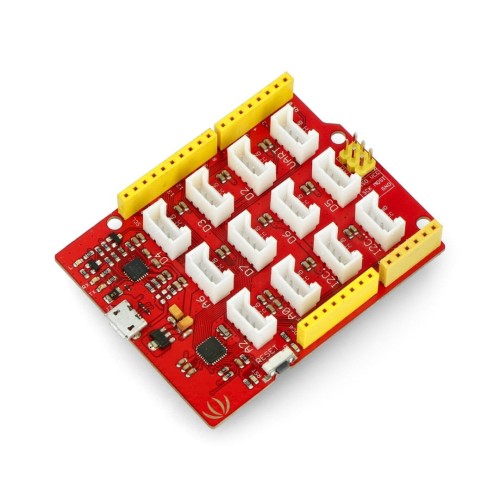

Modul Seeeduino Lotus je programovací platforma založená na oblíbeném mikrokontroléru ATmega328P a vybavená převodníkem CH340. Rozložení vývodů modulu je kompatibilní s populární deskou Arduino Uno, což usnadňuje návrh a tvorbu prototypů. Seeeduino Lotus je vybaven 14 digitálními vstupy/výstupy, 6 kanály PWM, 6 analogovými vstupy a oblíbenými komunikačními rozhraními. Modul je vybaven 6 konektory Grove, které umožňují snadné připojení různých modulů a senzorů. Seeeduino Lotus pracuje s napětím 5 V a komunikuje prostřednictvím konektoru microUSB.

HlavnĂ­ vlastnosti modulu Seeeduino Lotus:

• MikrokontrolĂ©r ATMega328 se zavaděčem Arduino Uno s frekvencĂ­ 16 MHz.
• 12 konektorĹŻ pro pĹ™ipojenĂ­ senzorĹŻ Ĺ™ady Grove.
• Provoz pĹ™i napÄ›tĂ­ 5 V.
• RozloĹľenĂ­ konektorĹŻ kompatibilnĂ­ s Arduino Uno.
• KompatibilnĂ­ s operaÄŤnĂ­m systĂ©mem Mac OS.

Technické specifikace:

• MikrokontrolĂ©r: ATmega328P-MU 16 MHz.
• ProvoznĂ­ napÄ›tĂ­: 5 V
• Proud na jeden I/O pin: 40 mA
• Paměť Flash: 1,5 mm: 32 kB
• Paměť RAM: 2 kB
• EEPROM: 1 kB
• PoÄŤet konektorĹŻ Grove: 12
• DigitálnĂ­ rozhranĂ­: D2, D3, D4, D5, D6, D7
• Analogová rozhranĂ­: A0, A2, A4, A6
• OstatnĂ­: A2, A2, A2, A2, A2, A2, A2, A2, A2, A2, A2: 2x I2C, SPI, UART
• KomunikaÄŤnĂ­ konektor: microUSB
• RozmÄ›ry: 69 x 53 mm

Modul Seeeduino Lotus:

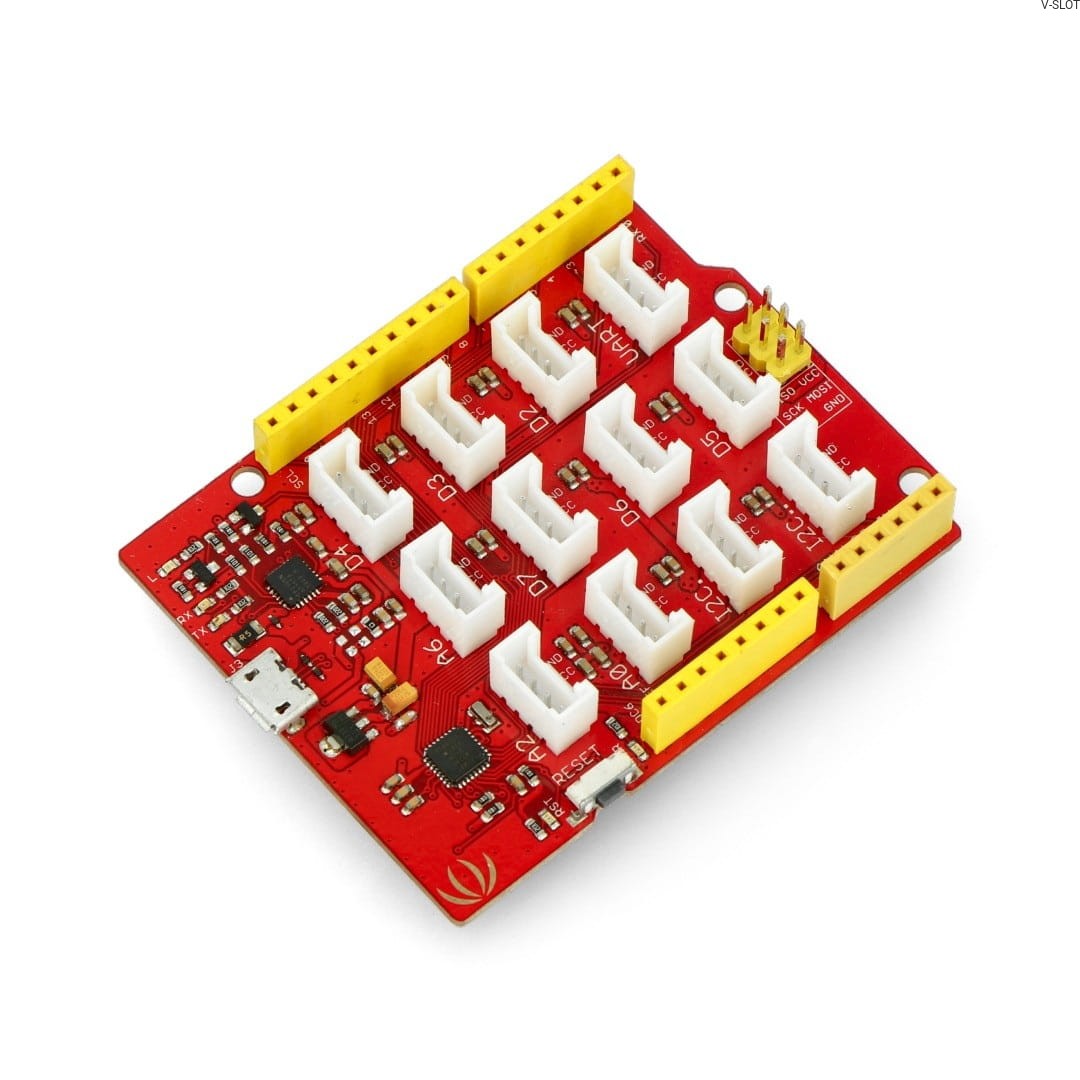

Je vynikajícím příkladem toho, jak modulární přístup k tvorbě a testování zařízení dominuje dnešní elektronice: deska Lotus V1.1 kompatibilní s Arduinem od společnosti Seeedstudio. Ačkoli se velikostí a základním provedením podobá populárnímu Arduinu Uno, je založena na stejném procesoru ATMega328 a má identické rozložení rozšiřujících konektorů na desce plošných spojů. Společnost Seeedstudio však tuto desku rozšířila o 12 standardních čtyřpinových konektorů Grove, které umožňují připojení různých externích modulů.

Další:

Deska kompatibilní s Arduinem Lotus V1.1 102010168 od společnosti Seeedstudio je vybavena pěti LED diodami. Dvě z nich indikují stav komunikace prostřednictvím vestavěného převodníku USB-UART, jedna řídí napájení a další je indikátorem stavu linky RESET. Kromě toho je na desce další LED, která je připojena k lince PB5 mikrokontroléru a je určena k tomu, aby ji uživatel mohl libovolně programovat. Modul obsahuje také vestavěný stabilizátor 3,3 V a hardwarové tlačítko RESET, které známe ze základní verze Arduina. Přehledné popisy linek a konektorů usnadňují práci s modulem a snižují riziko chyb.
