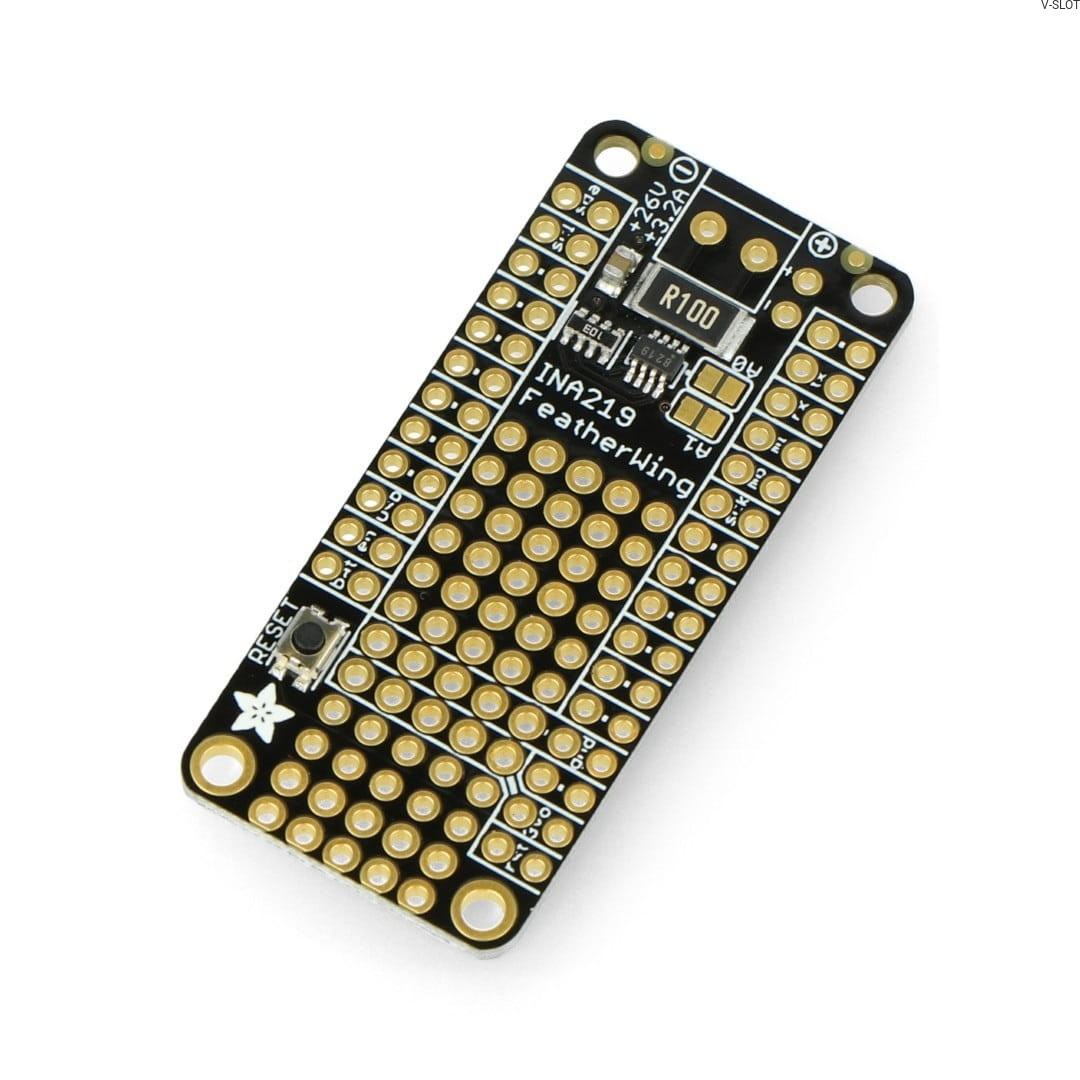

Měřič napětí | Adafruit 3650 | FeatherWing INA219

Deska je založena na čipu INA219A nebo INA219B (bez možnosti výběru) a umožňuje měření vysokého napětí a stejnosměrného proudu s přesností 1 %. Verze A nabízí ±1 % celkové maximální chyby měření proudu v celém rozsahu teplot (max. ±0,5 % při 25 °C) a verze B ±0,5 % celkové maximální chyby měření proudu v celém rozsahu teplot (max. ±0,3 % při 25 °C). Oba modely mají identickou funkčnost a fungují s jakoukoli deskou Feather. Zařízení je schopno zpracovávat proud až do 26 V DC při napětí 3,3 V a monitorovat životnost baterií nebo solárních panelů. Zesilovač měří napětí na rezistoru 0,1 Ω, 1 %. Maximální vstupní rozdíl je +/- 320 mV, což umožňuje měření proudu až do +/- 3,2 A, s 12bitovým ADC a rozlišením 0,8 A.

Technické specifikace - měřič napětí | Adafruit 3650 | FeatherWing INA219:

• ÄŚip: INA219A nebo INA219B
• Komunikace: I2C
• NapájecĂ­ napÄ›tĂ­: 3,3 V
• Measurement range:
• napÄ›tĂ­: do 26 V
• proud: aĹľ 3,2 A
• RozlišenĂ­: 0,8 mA
• PĹ™esnost měřenĂ­: do 1 %
• RozmÄ›ry: 51 x 22,8 x 3,6 mm
• Hmotnost: 3,4 g

Obsah sady:

• SoučástĂ­ balenĂ­: deska Feather Wing INA219.
• Konektory Goldpin pro samostatnĂ© pájenĂ­
• 2pinovĂ˝ šroubovacĂ­ konektor

Měřič napětí | Adafruit 3650 | FeatherWing INA219

Modul měřiče napětí FeatherWing INA219 Adafruit 3650 je ideálním řešením pro desky Feather založené na platformě Arduino. Díky sériovému rozhraní I2C model umožňuje přesné měření hodnot napětí a proudu s přesností až 1 %.

Sada obsahuje desku s modulem měřiče napětí FeatherWing INA219, sadu zlatých konektorů pro vlastní pájení a dvoukolíkový šroubovací konektor. Rozsah měření je až 26 V pro napětí a maximálně 3,2 A při měření proudových hodnot. To je ideální pro elektronické projekty založené na platformě Feather.

Měřič proudu FeatherWing kompatibilní s Arduinem

Pokud hledáte měřič proudu, který je kompatibilní s hlavními moduly Feather od společnosti Adafruit a některými originálními deskami Arduino, stojí za to se podívat na desku FeatherWing INA219. Podrobné informace o kompatibilitě s různými modely najdete na webových stránkách výrobce a na odkazech uvedených v části "Užitečné odkazy" v dolní části stránky.

Nabízíme také různé hlavní moduly Feather a kompatibilní desky Arduino, například Leonardo, UNO, Mega nebo Pro Mini. Kromě toho nabízíme širokou škálu příslušenství a rozšíření pro vývojové desky, které vám pomohou získat z nich maximum.
