Představený modul je stereofonní D/A převodník s integrovaným zesilovačem třídy D, který komunikuje prostřednictvím rozhraní I2S. Výhodou je, že modul převádí digitální signály z počítače nebo mikropočítače na analogové signály, které jsou následně zpracovány reproduktory.

Vestavěný zesilovač třídy D může dodávat až 3,2 W výkonu do reproduktorů nebo sluchátek s impedancí až 4 Ω, takže je ideální pro audio aplikace. Modul je kompatibilní se zařízeními, jako je Raspberry Pi a Arduino, což umožňuje širokou škálu aplikací.

Modul může být napájen napětím 2,5 V až 5,5 V a má maximální odběr proudu 1,5 A. Díky těmto parametrům lze modul snadno integrovat do různých projektů a systémů a zajistit vysokou kvalitu zvuku.

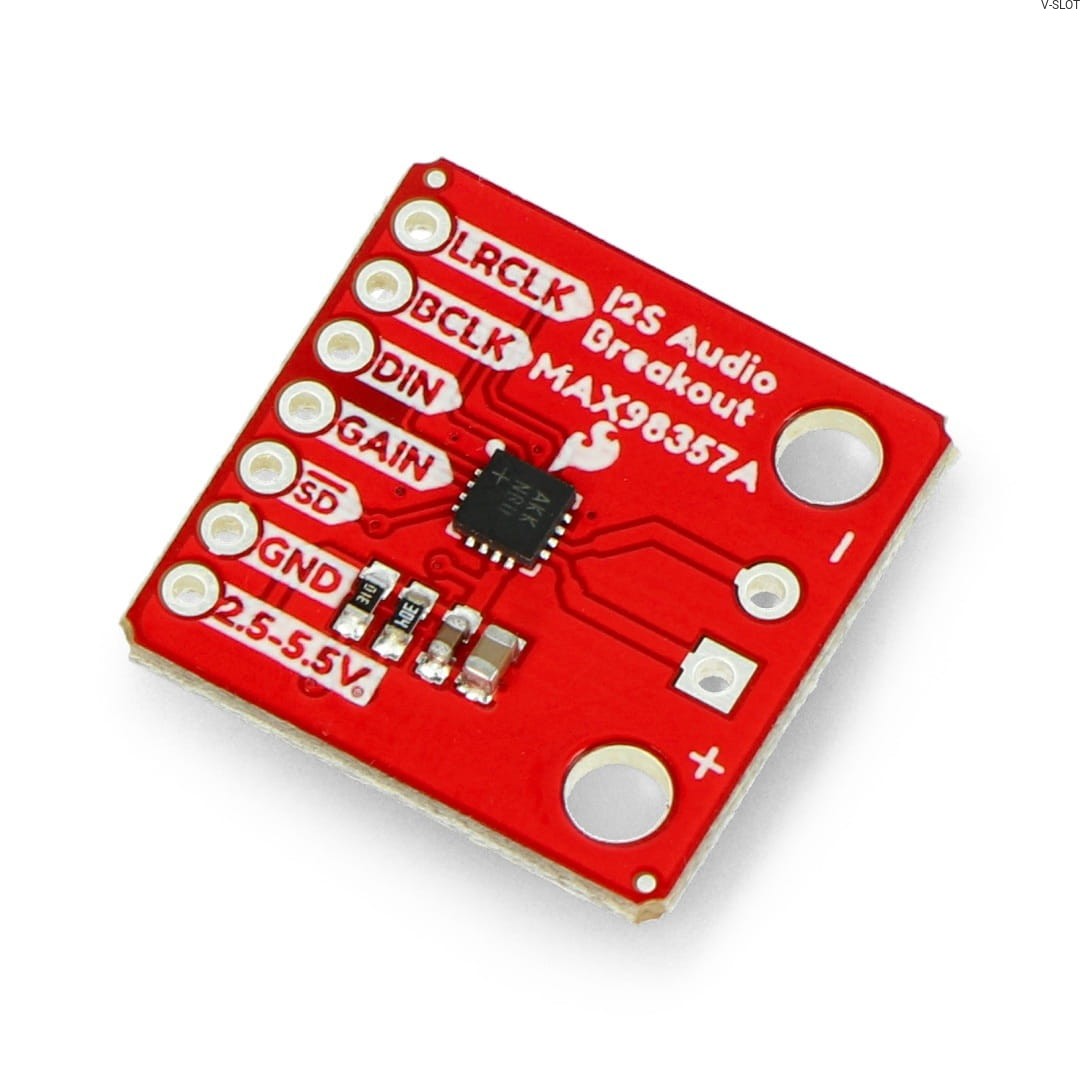

Vývody

PIN - POPIS

• LRCLK - Frame Clock - informuje zesilovaÄŤ o vstupnĂ­m kanálu (levĂ˝/pravĂ˝ nebo stereo).
• BCLK - Bit Clock - informuje zesilovaÄŤ, kdy má ÄŤĂ­st data z datovĂ©ho pinu.
• DIN - Data in - vstup dat.
• GAIN - nastavenĂ­ zisku +3/6/9/12/15 dB (vĂ˝chozĂ­ +9 dB).
• SD - VypnutĂ­ a volba kanálu
• GND - uzemnÄ›nĂ­ obvodu.
• 2,5 V - 5,5 V - NapájenĂ­ od 2,5 V do 5 V.

Technické specifikace modulu

• NapájecĂ­ napÄ›tĂ­: 2,5 V aĹľ 5,5 V
• VĂ˝stupnĂ­ vĂ˝kon: max. 3,2 W pĹ™i 4 Ω (pro 5 V)
• Volba vĂ˝stupnĂ­ho kanálu: levĂ˝, pravĂ˝ nebo stereo - levĂ˝ a pravĂ˝ (vĂ˝chozĂ­)
• VzorkovacĂ­ frekvence: 8 kHz aĹľ 96 kHz
• RozlišenĂ­ vzorkovánĂ­: 16/32 bitĹŻ
• SpotĹ™eba proudu v klidovĂ©m stavu: V klidu: 2,4 mA
• Other features:
• ZesilovaÄŤ třídy D
• NenĂ­ vyĹľadováno MCLK
• PotlaÄŤenĂ­ šumu pĹ™i zapĂ­nánĂ­ a vypĂ­nánĂ­

Ochrana proti zkratu a přehřátí

MAX98357A - I2S stereo DAC dekodér - SparkFun DEV-14809

Popisovaný zvukový modul od společnosti SparkFun je MAX98357A - I2S stereo DAC dekodér, který se vyznačuje vysokou impedancí. Tento modul je kompatibilní s většinou desek Raspberry Pi, Arduino a podobnými zařízeními.

Vestavěný zesilovač třídy D modulu je schopen dodávat až 3,2 W výkonu do externích zařízení, jako jsou reproduktory nebo sluchátka s impedancí až 4 Ω, což zajišťuje vynikající kvalitu zvuku. Modul lze napájet napětím od 2,5 V do 5 V, což umožňuje integraci do různých konstrukcí a systémů.

Za zmínku také stojí, že modul má nízkou spotřebu energie v klidovém stavu pouhých 2,4 mA. To umožňuje použití modulu v aplikacích, kde je důležitá úspora energie.

Doporučený stereofonní dekodér

Zde popsaný zvukový modul nevyžaduje signál MCLK, což usnadňuje jeho integraci do různých zařízení. Kromě toho je modul vybaven řadou bezpečnostních prvků, které zajišťují bezpečné používání. Modul je chráněn proti přehřátí, což zabraňuje poškození obvodu. Kromě toho je modul vybaven ochranou proti zkratu, která zabraňuje přepětí a poškození reproduktorů nebo jiných připojených zařízení.

Modul byl také zvukově izolován, takže při zapínání a vypínání zařízení nedochází k praskání. To je důležité zejména pro zařízení, která pracují v tichých místnostech, jako je nahrávací studio nebo domácí kino.
