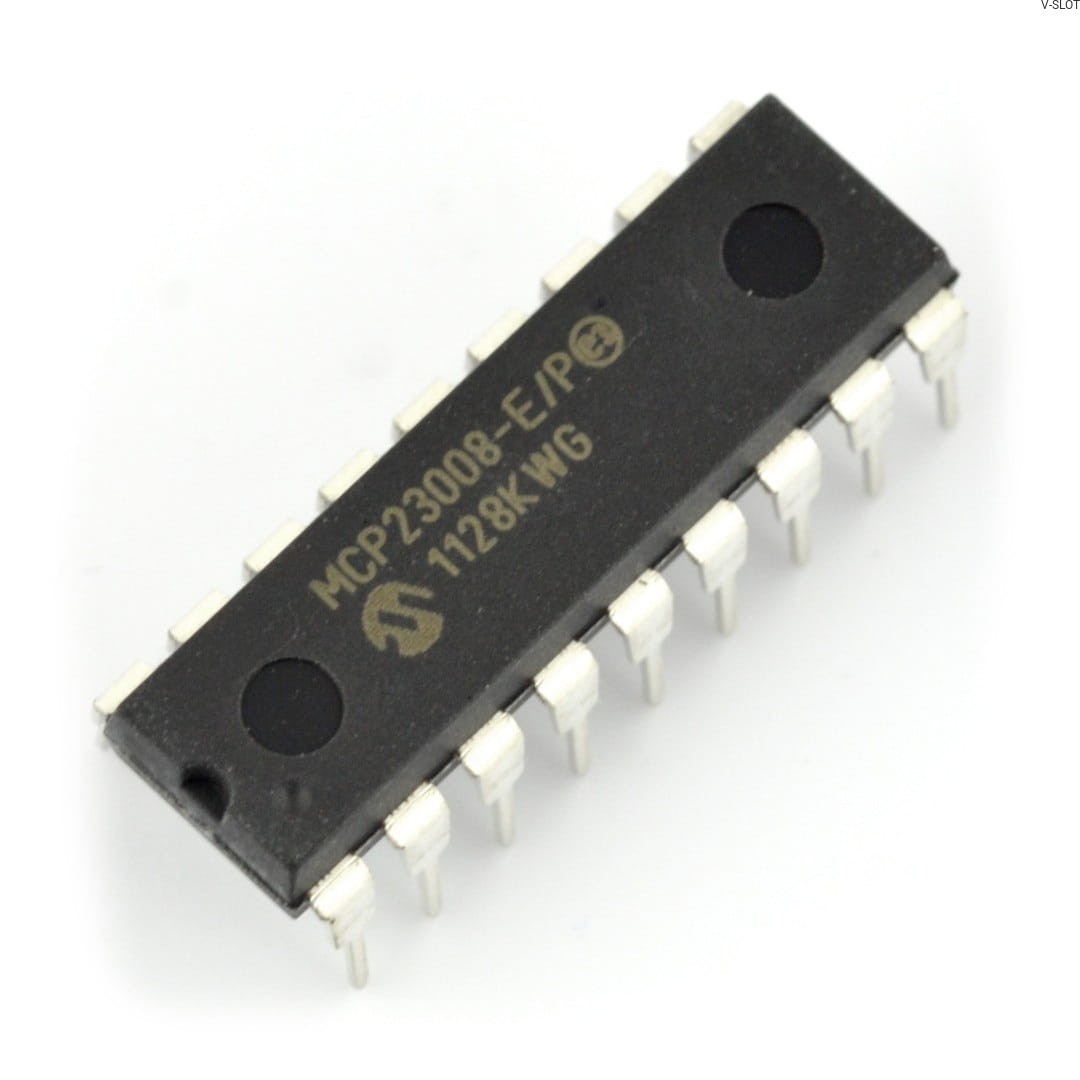

Čip umožňuje zvýšit počet portů mikrokontroléru (včetně minipočítače Raspberry Pi). S procesorem komunikuje prostřednictvím sběrnice I2C (TWI).

Technické specifikace

• NapájecĂ­ napÄ›tĂ­: 1,8 V aĹľ 5,5 V
• Komunikace: I2C
• PĹ™enosová rychlost: aĹľ 1,7 kb/s
• PoÄŤet kanálĹŻ: 1,5 Mb/s: 8
• KrytĂ­: DIP 18

Konfigurace vstupních/výstupních portů

Rozšiřovač pinů MCP23008 je zařízení, které umožňuje uživateli rozšířit počet vstupních a výstupních portů mikrokontroléru nebo jiného systému. Pomocí 8bitových konfiguračních registrů může uživatel vybrat, které porty budou použity jako vstupy nebo výstupy, a také polaritu signálu.

Stojí za zmínku, že expandér MCP23008 může být konfigurován centrálním systémem, který každému portu přiřadí příslušné konfigurační bity. Data z každého portu jsou uložena v samostatném vstupním nebo výstupním registru, takže je může číst správce systému.

Kromě toho lze polaritu registru vstupního portu změnit změnou nastavení registru pro změnu polarity. To umožňuje uživateli přizpůsobit provoz jednotlivých portů svým potřebám.

Rozšiřovač vedení MCP23008 lze použít v široké škále aplikací, například v řídicích systémech robotů, poplašných systémech nebo systémech průmyslové automatizace.

Postup přerušení expandéru vedení

Konfigurace výstupu přerušení může probíhat podle jedné ze dvou podmínek. První je, když se logický stav vstupu liší od logického stavu registru vstupního portu. V takové situaci centrální systém obdrží informaci o změně logického stavu vstupu. Druhá podmínka se aktivuje, když se stav vstupu liší od předem nastavené hodnoty uložené v registru DEFVAL. Registr zachycení přerušení pak zaznamenává logické stavy na portech v okamžiku přerušení, což umožňuje uložit logický stav, který způsobil přerušení.

Funkce POR (Power-on Reset) nastaví registry na výchozí hodnoty a automaticky inicializuje stav zařízení. K určení adresy zařízení se používají hardwarové adresní vývody. Obchod nabízí osmikanálový rozšiřovač pinů I2C MCP23008-E/P, který spolupracuje s počítačem Raspberry Pi. Doporučujeme vám podívat se také na další expandéry vývodů, které jsou v naší nabídce.
