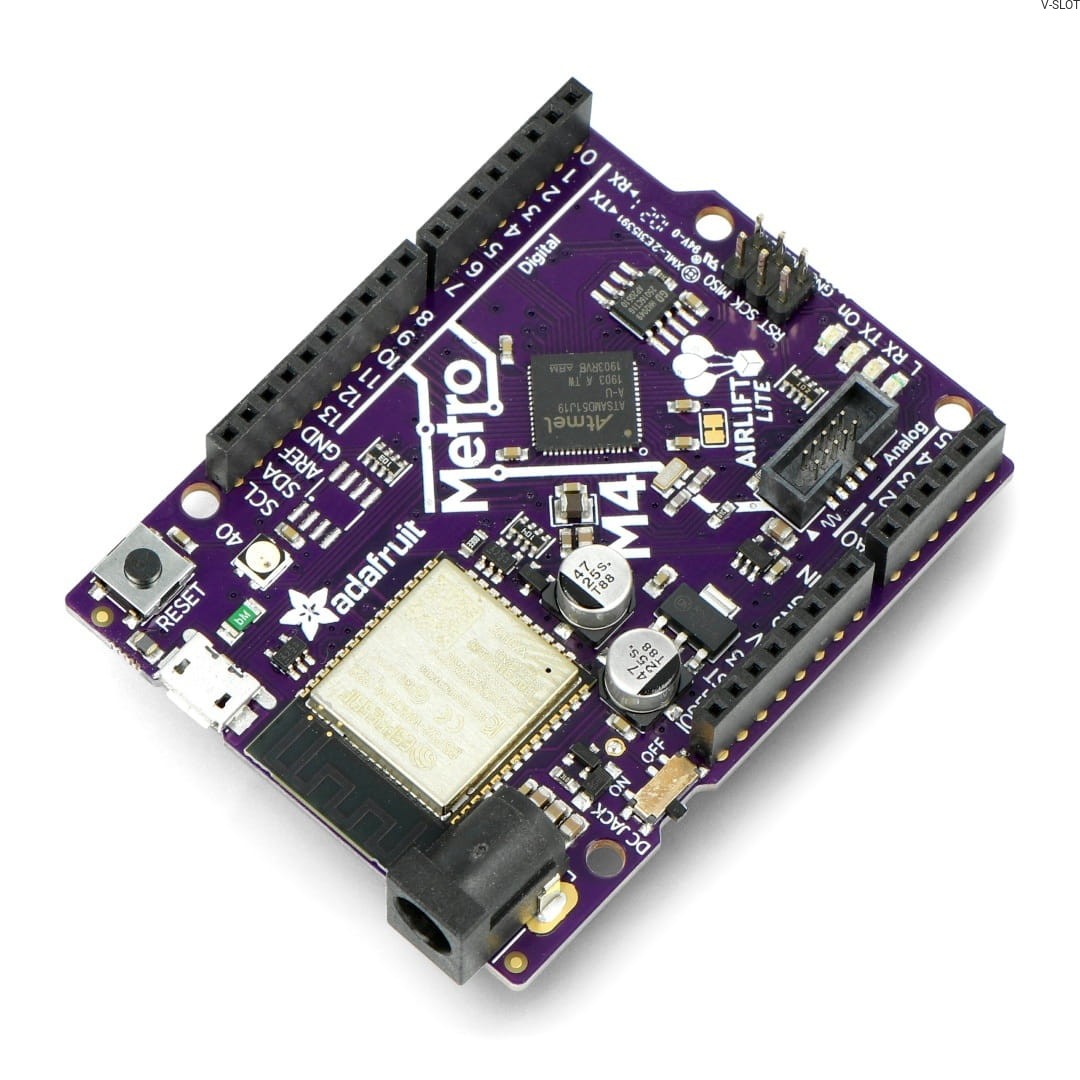

Metro M4 Express AirLift (WiFi) | Adafruit 4000 | kompatibilnĂ­ s CircuitPython a Arduino

Deska Metro M4 od společnosti Adafruit je plně kompatibilní s oblíbeným modulem Arduino Uno, takže ji lze programovat prostřednictvím prostředí Arduino IDE s využitím dostupných knihoven. Kromě toho s touto deskou fungují překryvné moduly, tzv. štíty Arduino Shield. Na rozdíl od standardní desky Adafruit Metro M4 byl tento model rozšířen o modul WiFi.

Napájení

Modul Adafruit Metro M4 lze napájet pomocí kabelu microUSB nebo jiných externích zdrojů, jako je síťový adaptér, baterie nebo akumulátor. Mezi zdroji napájení se automaticky přepíná. Napájecí adaptér se zapojuje do standardní stejnosměrné zásuvky a vedle něj je další přepínač. Baterie nebo jiný zdroj napájení musí být připojen ke kolíkům konektoru POWER.

Programování

Bezplatné programovací prostředí poskytované výrobcem umožňuje vytvoření a instalaci softwaru pro modul. Použitý zavaděč umožňuje přímé nahrání softwaru prostřednictvím kabelu microUSB. Modul je také vybaven konektorem ISCP, který dává možnost připojit externí programátor AVR.

Specifikace modulu Adafruit Metro M4 Express AirLift

• NapájecĂ­ napÄ›tĂ­: 7 V aĹľ 9 V
• ProgramovatelnĂ˝ pĹ™es USB
• V celĂ©m zařízenĂ­ je pouĹľita technologie SMD
• VestavÄ›nĂ˝ regulátor napÄ›tĂ­ 3,3 V s moĹľnostĂ­ proudu aĹľ 500 mA a 5 V s moĹľnostĂ­ proudu aĹľ 800 mA
• VestavÄ›nĂ˝ oscilátor 32,768 kHz
• NainstalovanĂ˝ zavaděč Arduino
• Pracuje s upravenou verzĂ­ Arduino IDE
• MikrokontrolĂ©r: ATSAMD51J19
• MaximálnĂ­ hodinová frekvence: MaximálnĂ­ frekvence: 120 MHz
• Paměť RAM: 192 kB
• Flash paměť: 512 kB
• Paměť QSPI Flash: 2 MB
• VestavÄ›nĂ˝ modul WiFi s podporou TLS/SSL
• I/O porty: 25
• PWM vĂ˝stupy: 16
• PoÄŤet analogovĂ˝ch vstupĹŻ: 1: PoÄŤet analogovĂ˝ch vstupĹŻ: 8 (kanály A/D pĹ™evodnĂ­ku)
• PoÄŤet analogovĂ˝ch vĂ˝stupĹŻ: 1: 2
• QFN: 64
• RozhranĂ­: UART, SPI, I2C
• VestavÄ›nĂ˝ NeoPixel na pinu ÄŤ. 40
• 10bitovĂ˝ paralelnĂ­ Ĺ™adiÄŤ pro pĹ™ipojenĂ­ kamery
• ExternĂ­ pĹ™erušenĂ­
• Konektor: konektor microUSB (kabel je tĹ™eba dokoupit zvlášť)
• PájenĂ˝ konektor ISP
• RozmÄ›ry: 72 x 54 mm
• Hmotnost: pĹ™ibliĹľnÄ› 20 g
• SoučástĂ­ dodávky jsou 4 samolepicĂ­ noĹľiÄŤky

Metro M4 Express AirLift (WiFi) - Adafruit 4000 - kompatibilnĂ­ s CircuitPython a Arduino

Deska Metro M4 Express AirLift (WiFi) je výkonnější verze oblíbeného minipočítače M4 s přídavným komunikačním modulem WiFi. Čip je založen na čipové sadě ATSAMD51 Cortex M4 taktované na 120 MHz, která poskytuje ještě vyšší výkon než její předchůdce.

Modul WiFi použitý v AirLiftu byl profesionálně navržen a certifikován. Kombinace této funkce s velkým množstvím paměti Flash a RAM umožňuje snadné a příjemné programování a vývoj kódu.

Verze určená pro programování s komunikačním modulem WiFi

Metro M4 Express AirLift (WiFi) je verze oblíbené desky Metro M4 s integrovaným modulem WiFi, která umožňuje programování pomocí různých nástrojů, jako jsou CircuitPython a Arduino. Deska je vybavena rozhraními SPI, UART, I2C a microUSB a má 16 kanálů PWN, 20 digitálních pinů a 8 analogových vstupů. Přes konektor ISCP je také možné připojit externí programátor AVR.

Výrobce dodává upravené vývojové prostředí Arduino IDE se zavaděčem Arduino umožňujícím přenos programů přes kabel microUSB. Pokud hledáte výkonný a univerzální modul pro tvorbu projektů s WiFi modulem, bude Metro M4 Express AirLift (WiFi) ideální volbou. Podívejte se také na další moduly dostupné v obchodě, například na desky Arduino Pro Mini a Arduino Leonardo.
