Metro 328 je plně kompatibilní s oblíbeným modulem Arduino Mini, což znamená, že jej lze programovat pomocí prostředí Arduino IDE a knihoven, které jsou v tomto prostředí k dispozici. To lze provést prostřednictvím kabelu microUSB. Modul je vybaven mikrokontrolérem ATmega328 známým z verze Uno, který pracuje na frekvenci 16 MHz.

Napájení

Modul lze napájet dvěma způsoby. Prvním z nich je napájení pomocí kabelu microUSB napětím 5 V. Druhým je napájení z externího zařízení, například ze síťového adaptéru, připojeného k vývodu VIN. Napětí přivedené na pin VIN by mělo být v rozmezí 6 až 16 V, výrobce doporučuje 9 V.

Programování modulu

Bezplatné prostředí poskytované výrobcem umožňuje vývoj a instalaci softwaru. Modul je vybaven zavaděčem, který umožňuje přímý přenos programu pomocí kabelu microUSB.

Technické specifikace Metro Mini 328 5V/16MHz Adafruit 2590

• NapájecĂ­ napÄ›tĂ­: 6 V aĹľ 16 V (doporuÄŤeno 9 V)
• ProvoznĂ­ napÄ›tĂ­ vodiÄŤĹŻ 5 V (lze zmÄ›nit na 3,3 V vyříznutĂ­m propojky na zadnĂ­ stranÄ› desky)
• ProgramovatelnĂ© pĹ™es USB
• Vše vyrobeno technologiĂ­ SMD
• MikrokontrolĂ©r: ATmega328
• MaximálnĂ­ taktovacĂ­ frekvence: 16 MHz MaximálnĂ­ rychlost: 16 MHz
• SRAM: 2 kB
• Flash paměť: 1 kB: Paměť: 32 kB (0,5 kB vyhrazeno pro zavaděč)
• EEPROM: 1 kB
• I/O porty: 20 (2 vyhrazeny pro programovánĂ­)
• PWM vĂ˝stupy: 6
• PoÄŤet analogovĂ˝ch vstupĹŻ: 6: PoÄŤet analogovĂ˝ch kanálĹŻ: 6 (kanály A/D pĹ™evodnĂ­ku)
• SĂ©riová rozhranĂ­: 1: UART, SPI, I2C
• ExternĂ­ pĹ™erušenĂ­
• ÄŚtyĹ™i LED diody
• VestavÄ›nĂ˝ regulátor 5 V s kapacitou 150 mA
• VestavÄ›nĂ˝ regulátor 3,3 V s kapacitou 50 mA
• Konektor: konektor microUSB (kabel je tĹ™eba zakoupit zvlášť)
• RozmÄ›ry: 44 x 18 x 4 mm
• Hmotnost: pĹ™ibliĹľnÄ› 3 g

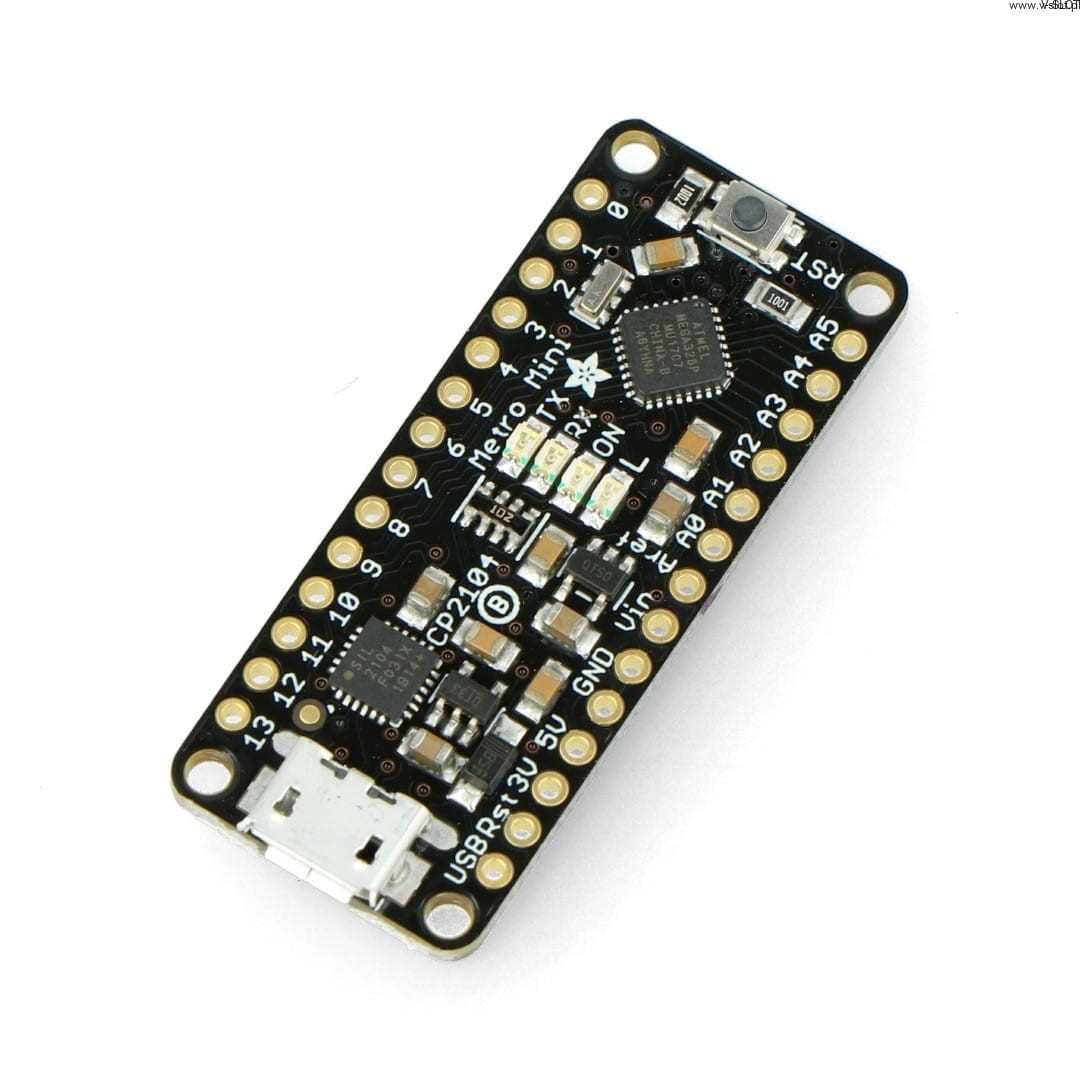

Metro Mini 328 5V/16MHz Adafruit 2590

Díky svým malým rozměrům a nízké hmotnosti může být zde představený modul vynikající pro mobilní projekty, které vyžadují mikrokontrolér s intuitivním ovládáním.

Metro Mini 328 5V/16MHz je plně kompatibilní s oblíbeným minipočítačem Arduino IDE R3 a díky vestavěným komunikačním rozhraním má velmi všestranné použití.

Čím Metro Mini 328 5V/16MHz vyniká?

Snadno programovatelné moduly, jako je ten, který představujeme, umožňují práci v oblíbeném prostředí Arduino IDE, a to jak online, tak offline.

Vývody modulu jsou podrobně popsány, takže nehrozí, že je zapojíte špatně. V našem obchodě je k dispozici také další příslušenství, které může rozšířit funkčnost tohoto miniregulátoru a dalších modulů o výkonné obvody. Tímto způsobem lze konstruovat pokročilé návrhy bez obav z technologických omezení.
