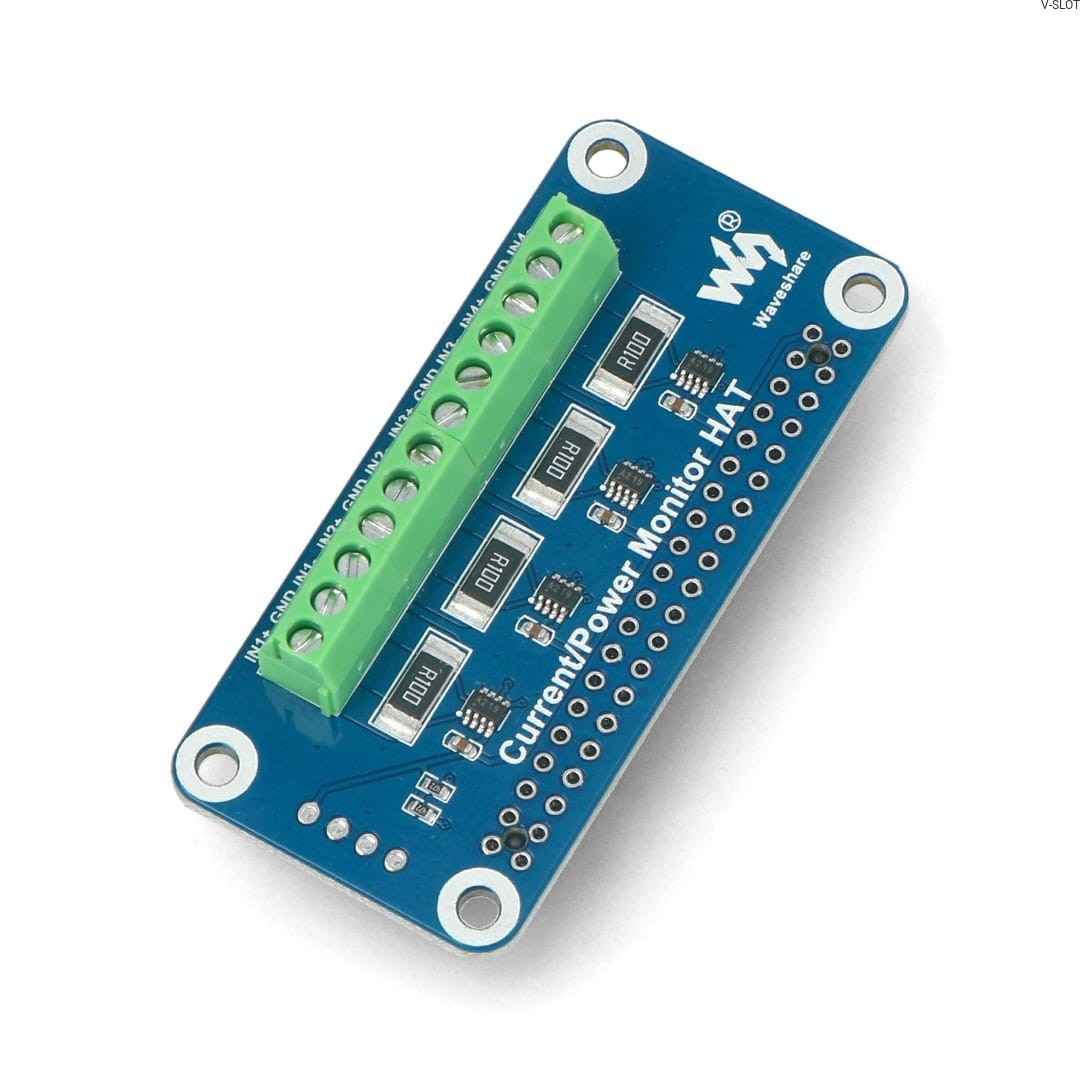

Tento překryvný modul pro minipočítač Raspberry Pi umožňuje sledování proudu, napětí a výkonu pro každý ze čtyř kanálů. Se zařízením komunikuje prostřednictvím rozhraní I2C nebo SMBus a může být napájen napětím 3,3 V nebo 5 V.

Klíčové vlastnosti překryvného zařízení:

• StandardnĂ­ 40pinovĂ˝ konektor, kompatibilnĂ­ s deskami Ĺ™ady Raspberry Pi.
• 4 kanály pro monitorovánĂ­ prostĹ™ednictvĂ­m rozhranĂ­ I2C nebo SMBus.
• VestavÄ›nĂ© rezistory 0,1Ω 1％, kterĂ© umožňujĂ­ měřit aĹľ 3,2 A na obou stranách.
• VestavÄ›nĂ˝ 12bitovĂ˝ ADC, podporuje nÄ›kolik po sobÄ› jdoucĂ­ch pĹ™evodĹŻ, rozsah měřenĂ­ napÄ›tĂ­ od 0 V do 26 V.
• VypoÄŤĂ­tává a vypisuje naměřenou hodnotu prostĹ™ednictvĂ­m přídavnĂ©ho vĂ­cenásobnĂ©ho registru.
• Konektor I2C pro pĹ™ipojenĂ­ k dalším deskám.

Technické specifikace:

• ProvoznĂ­ napÄ›tĂ­: 3,3 V nebo 5 V
• RozhranĂ­: I2C / SMBus
• VzorkovacĂ­ odpor: 0,1Ω 1％
• Rozsah měřenĂ­ napÄ›tĂ­: 0 V aĹľ 26 V
• Rozsah měřenĂ­ proudu: aĹľ 3,2 A
• RozlišenĂ­: 0,8 mA (v rozsahu do 3,2 A) nebo 0,1 mA (v rozsahu do 400 mA)
• MontážnĂ­ otvory: VnitĹ™nĂ­ rozteÄŤ: 3 mm
• RozmÄ›ry: 65 x 30 mm

Obsah sady:

• PĹ™ekrytĂ­ pro sledovánĂ­ spotĹ™eby proudu
• Samice na samec 2x20 pinĹŻ
• MontážnĂ­ komponenty - šrouby a distanÄŤnĂ­ podloĹľky

Doporučený překryvný modul pro monitorování proudu pro minipočítač Raspberry Pi umožňuje přesně určit aktuální spotřebu energie, napětí a úroveň napájení. Stojí za zmínku, že tento modul poskytuje informace pro každý jednotlivý kanál.

Překryvný modul pro monitorování proudu pro minipočítač Raspberry Pi má čtyři hlavní měřicí kanály. Výrobce, společnost Waveshare, zajišťuje komunikaci s překryvným modulem prostřednictvím rozhraní I2C nebo SMBus. Kromě toho může být překryvný modul napájen buď napětím 3,3 V, nebo 5 V, což umožňuje větší flexibilitu návrhu.

Pečlivě zkontrolujte hodnoty napájení:

Překryvné zařízení Waveshare 17539 pro monitorování napájení má standardní 40pinový konektor, takže je kompatibilní s jakýmkoli modelem minipočítače Raspberry Pi.

Jedná se o velmi praktické a univerzální řešení, které se vyplatí použít zejména u složitějších systémů sestávajících z více mikrokontrolérů. Překrytí umožňuje sledovat proudovou spotřebu čtyř kanálů, což poskytuje přesné informace o výkonu a spotřebě energie. Ke komunikaci s minikontrolérem používá rozhraní I2C nebo SMBus a k napájení vyžaduje napětí 3,3 V nebo 5 V.
