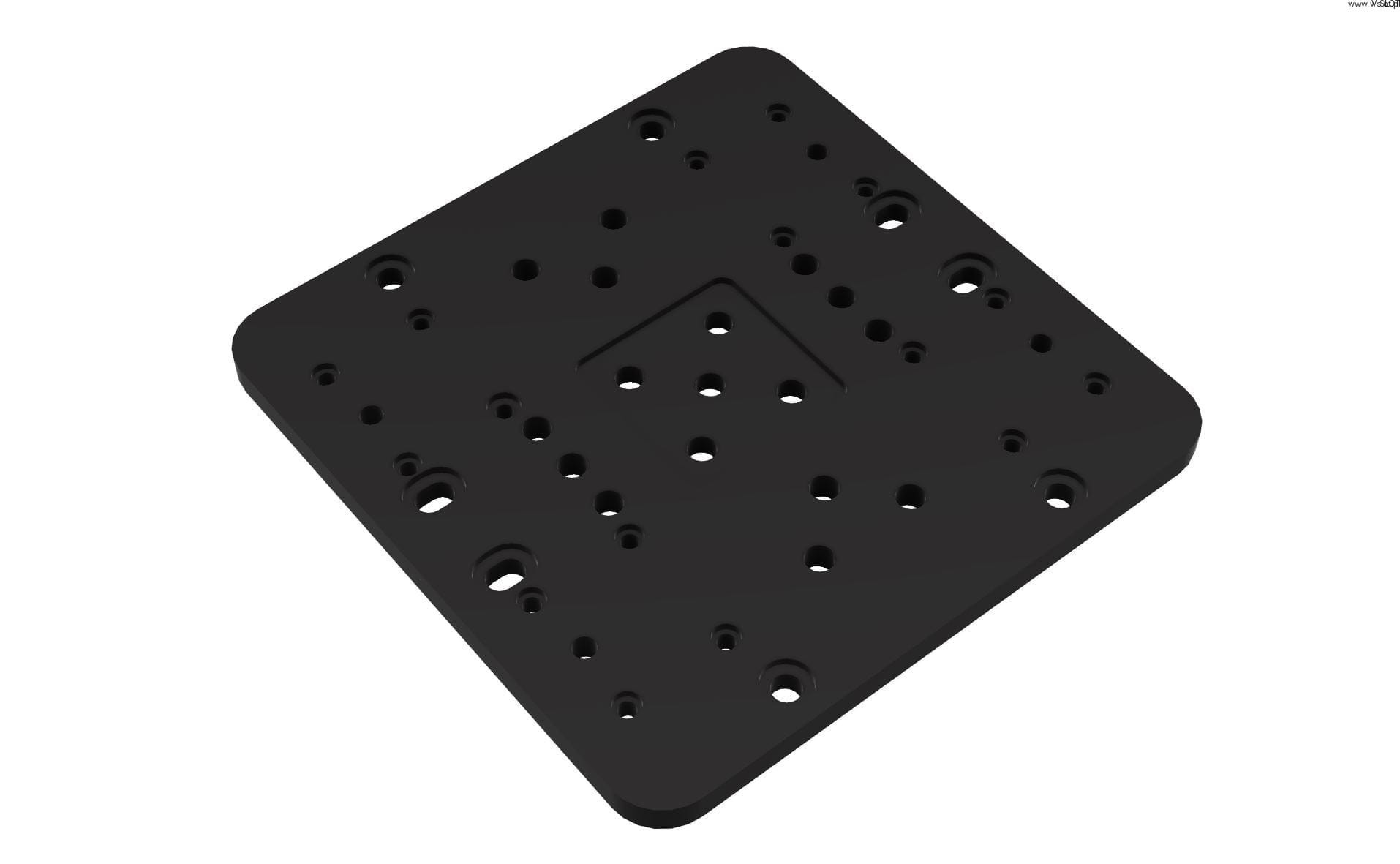

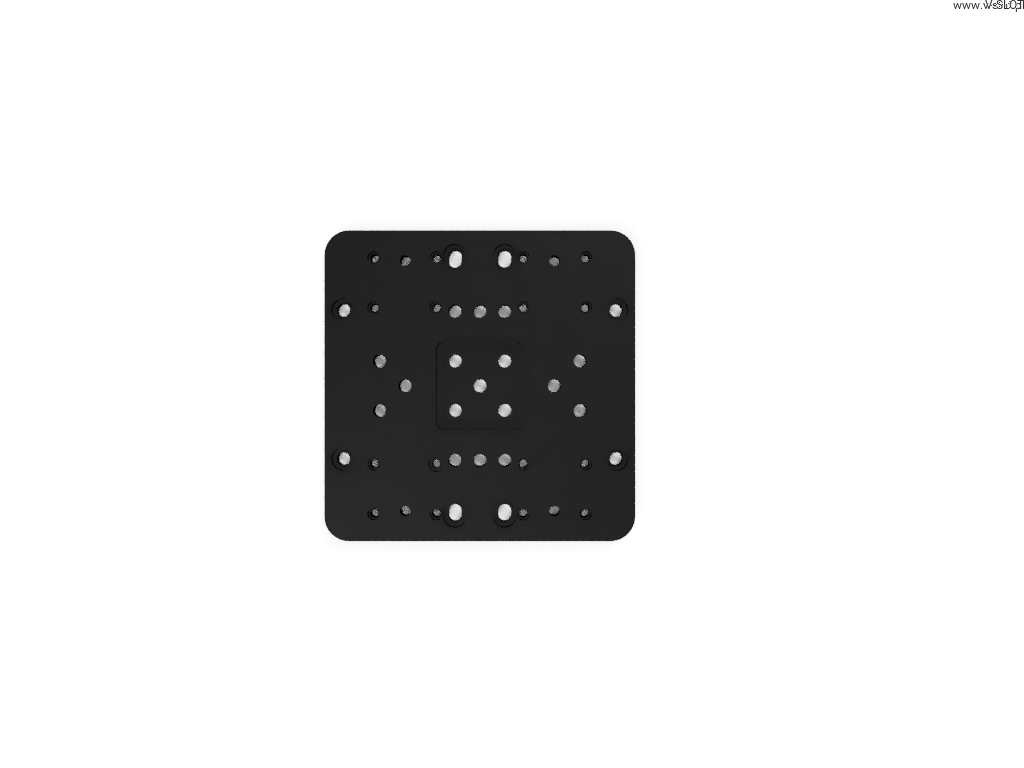

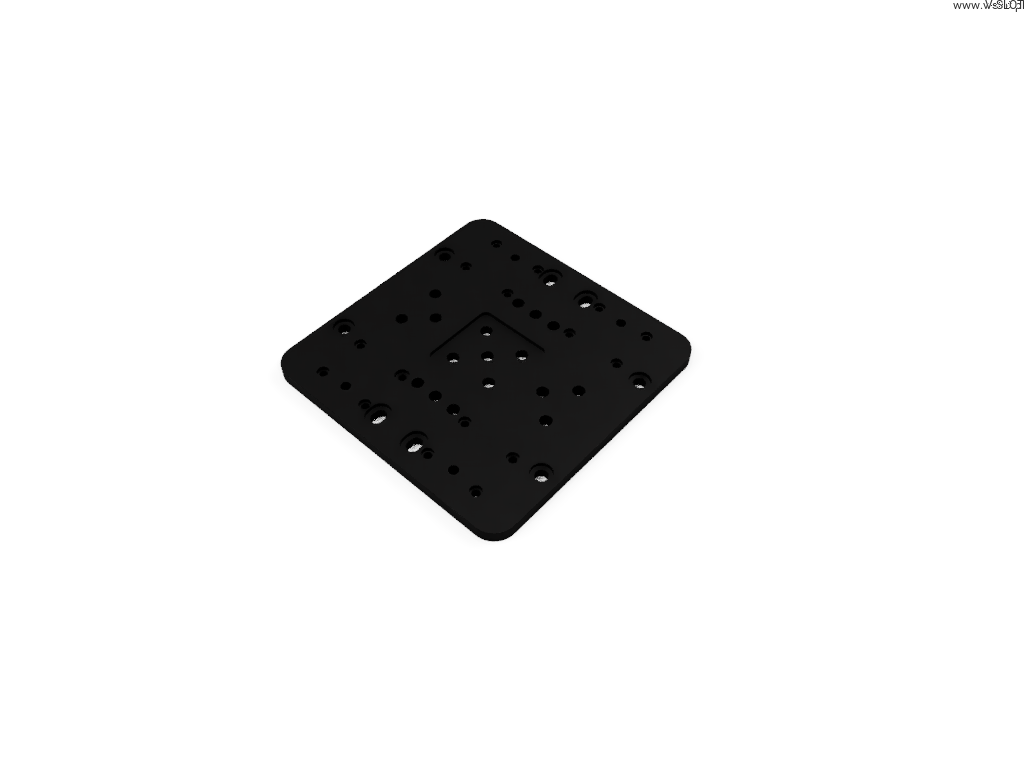

Montážní deska C-BEAM XLarge MGN15

Deska navržená společností V-SLOT Polska pro montáž s lineárními vozíky MGN15.
Konstrukce vychází z univerzální desky C-BEAM XLarge, která je jednou z klíčových součástí konstrukce CNC strojů , plotrů a mnoha dalších konstrukcí založených na systému V-SLOT.

Technické údaje: Varianta je vyrobena z materiálu L-SLOT:
Množství: 1 kus
Materiál: Hliník 6060 T5
Tloušťka: 6 mm
Povlak: Černá anoda
Kompatibilní s profily: V-SLOT, C-BEAM
Vhodné pro kluzáky : TYP MGN15 , vozík MGN15C(https://www.v-slot.pl/MGN-prowadnice-MGN-wozki)

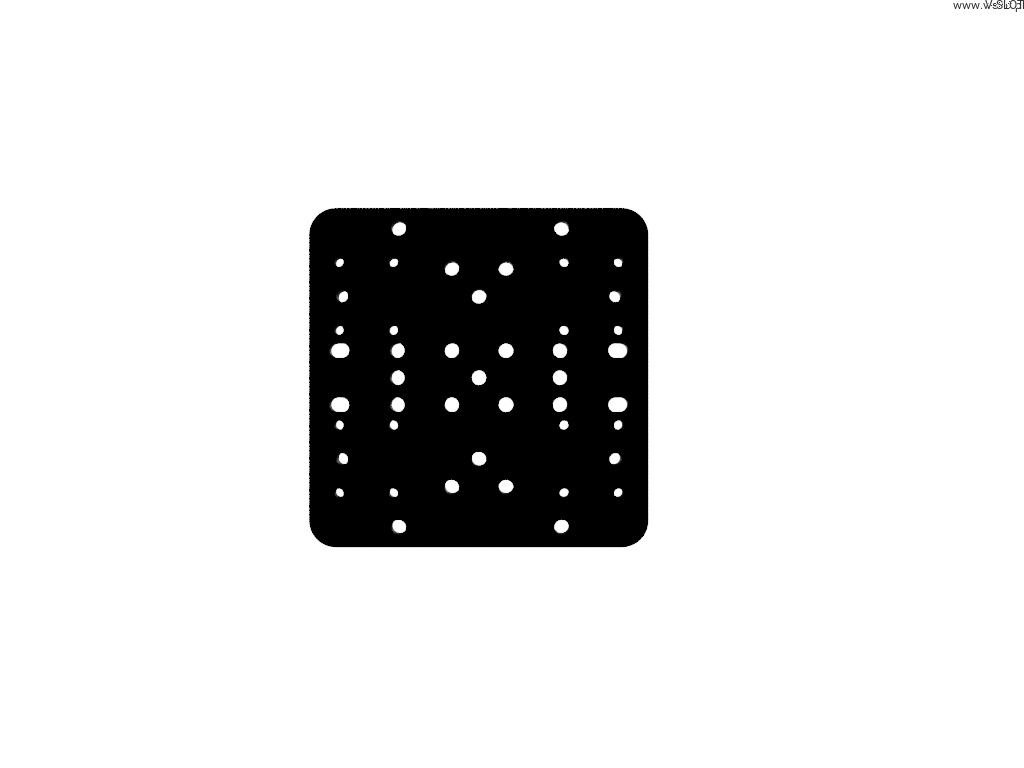

VYSVĚTLUJÍCÍ NÁČRTEK:

Konstrukce vedení na základě montážní desky C-BEAM XLarge MGN15.

Některé projekty založené na hliníkových profilech V-SLOT vyžadují jiný typ vedení vozíku, např.
Tam, kde je důležitá velmi vysoká přesnost a tuhost, lze použít lineární vedení MGN.
Abychom neomezovali konstrukci, vytvořili jsme desku po vzoru klasické desky C-BEAM XLarge, která umožňuje kombinovat hliníkové profily V-SLOT, vedení typu MGN a další komponenty systému OpenBuilds.

Aby bylo možné sestavit kompletní lineární vedení na základě desky C-BEAM XLarge MGN15 a profilu C-BEAM a zajistit tak pevnou konstrukci, je třeba navíc zakoupit následující prvky:

• 1 x montážní deska C-BEAM XLarge MGN15
• 1 x balení šroubů M3x10 mm(https://www.v-slot.pl/pl/p/Sruby-imbusowe-M3x10mm-z-lbem-kulistym-25-szt/81)
• 4 x vozík MGN15C(https://www.v-slot.pl/pl/p/Wozek-MGN15C/1869)
• 2 x kolejnice MGN15(https://www.v-slot.pl/MGN-prowadnice-MGN-wozki)
• 1 x T-NUT OpenBuils M3 (25 ks)(https://www.v-slot.pl/pl/p/T-Nut-Openbuilds-M3-25-szt/293)
• 1 x profil C-BEAM příslušné délky ( https://www.v-slot.pl/profile-aluminiowe-openbuilds-c-beam )

Pro vytvoření šroubem a krokovým motorem poháněného vedení můžete navíc zakoupit:

• 2 x koncovou montážní desku C-BEAM(https://www.v-slot.pl/pl/p/Plytka-koncowa-C-Beam-End-Mount/179).
• 1 x balení šroubů s plochou hlavou M5x25 mm(https://www.v-slot.pl/pl/p/Sruby-M5-25-mm-z-plaskim-lbem-25szt/812).
• 1 x hnací šroub ACME 8 mm (délka podle konstrukce)(https://www.v-slot.pl/openbuilds-kola-zebate-i-paski-napedy)
• • 1 x blok proti uvolnění pro šroub ACME
    nebo
  • 2 ks Upevňovací blok pro trapézové šrouby
• 4 nebo 8 distančních podložek 9 mm(https://www.v-slot.pl/pl/p/Dystans-aluminiowy-9mm/251)
• 1 balení šroubů M5x30 mm(https://www.v-slot.pl/pl/p/Sruby-M5-35-mm-z-plaskim-lbem-25szt/815)
• 2 x distanční podložka 40 mm(https://www.v-slot.pl/pl/p/Dystans-aluminiowy-40mm/249)
• 1 x pružná spojka (https://www.v-slot.pl/komponenty-openbuilds/2)
• 2 x pojistná objímka 8 mm (https://www.v-slot.pl/pl/p/Kolnierz-blokujacy-8mm/331)
• 2 x ložisko 688Z(https://www.v-slot.pl/pl/p/Lozysko-kulowe-688Z-8x16x5/303)
• 2 x podložka 12x8x1mm(https://www.v-slot.pl/pl/p/Podkladka-12-x-8-x-1mm/283)
• Motor NEMA 23(https://www.v-slot.pl/pl/c/Silniki-NEMA-23/288)

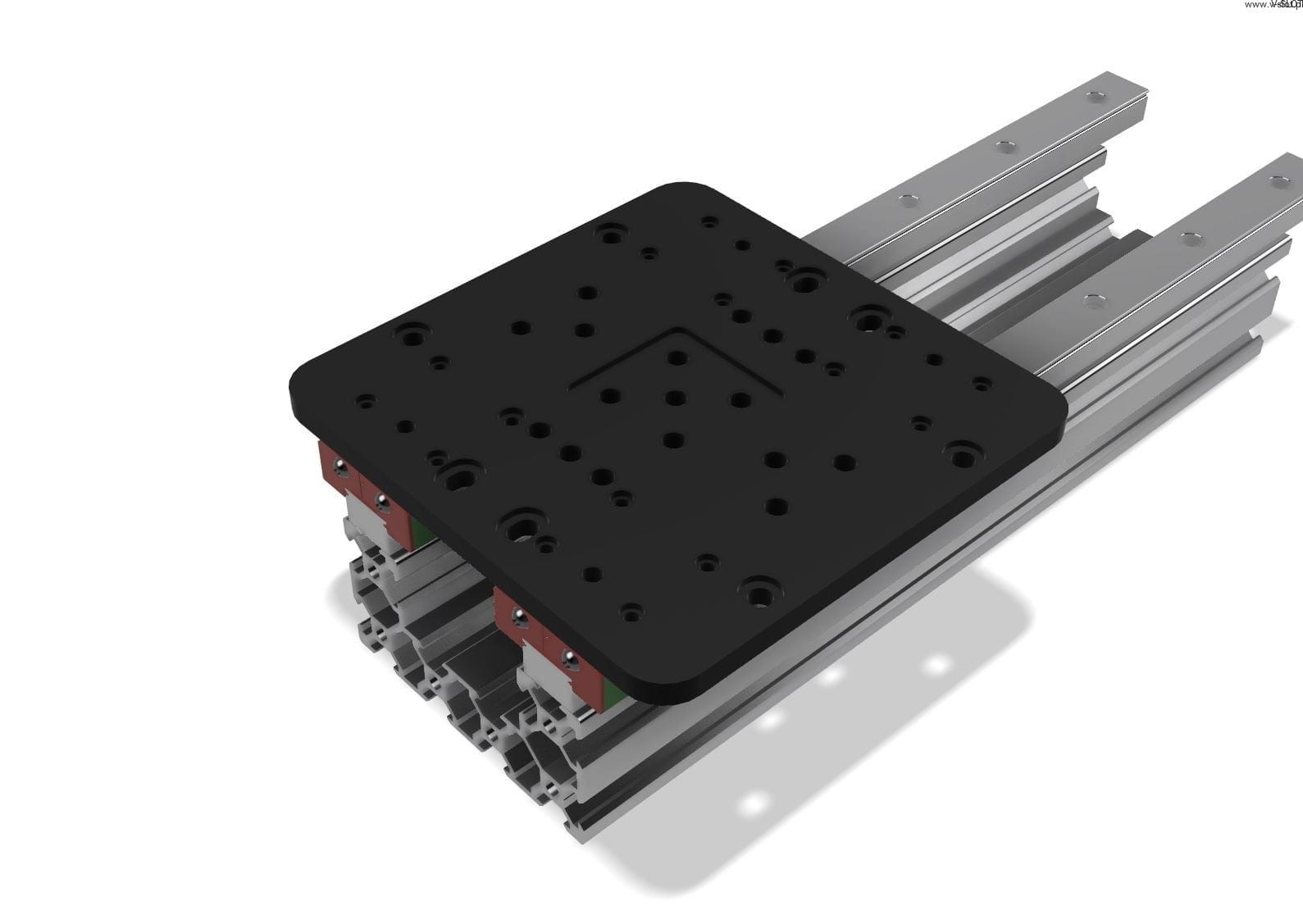

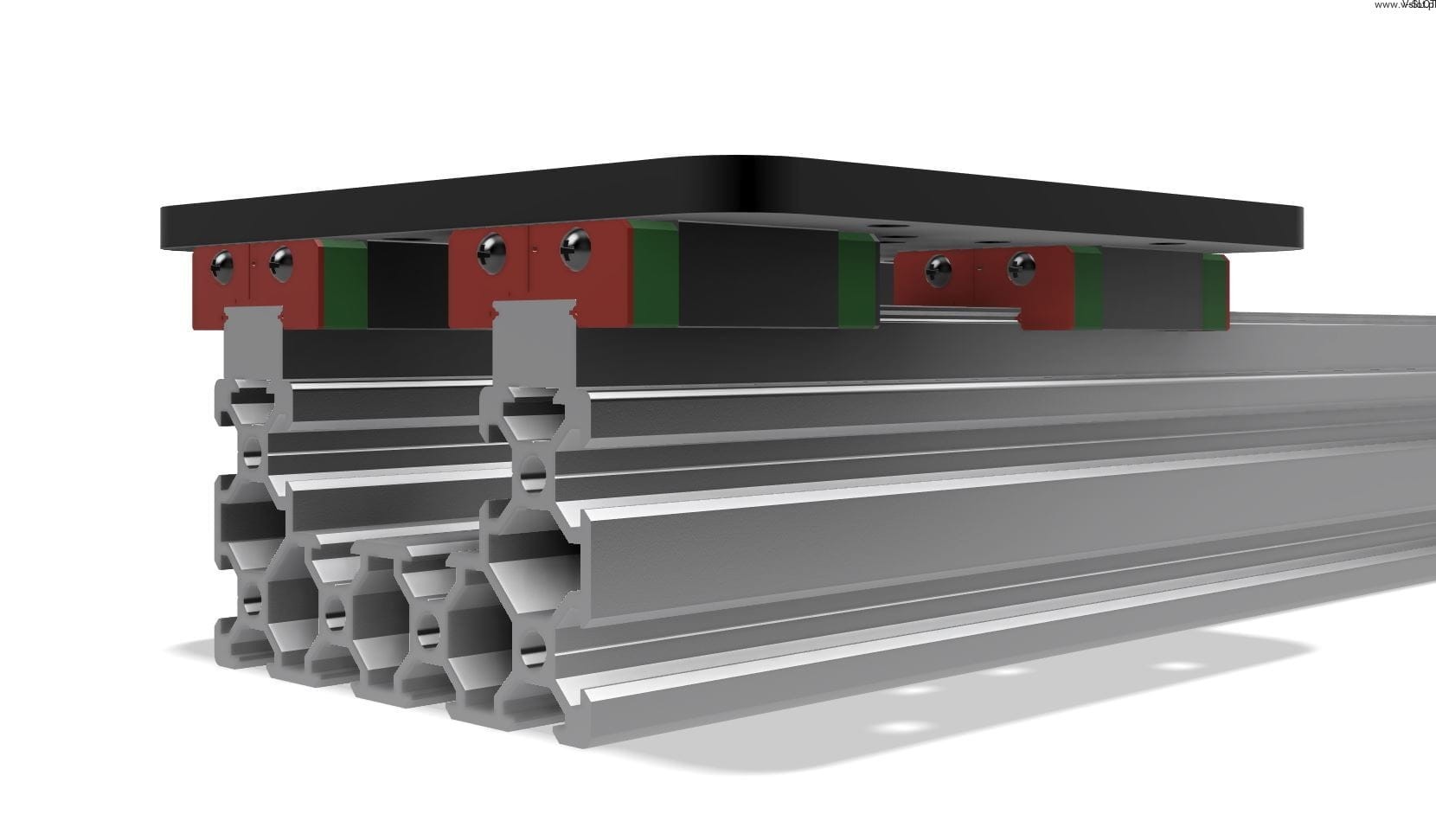

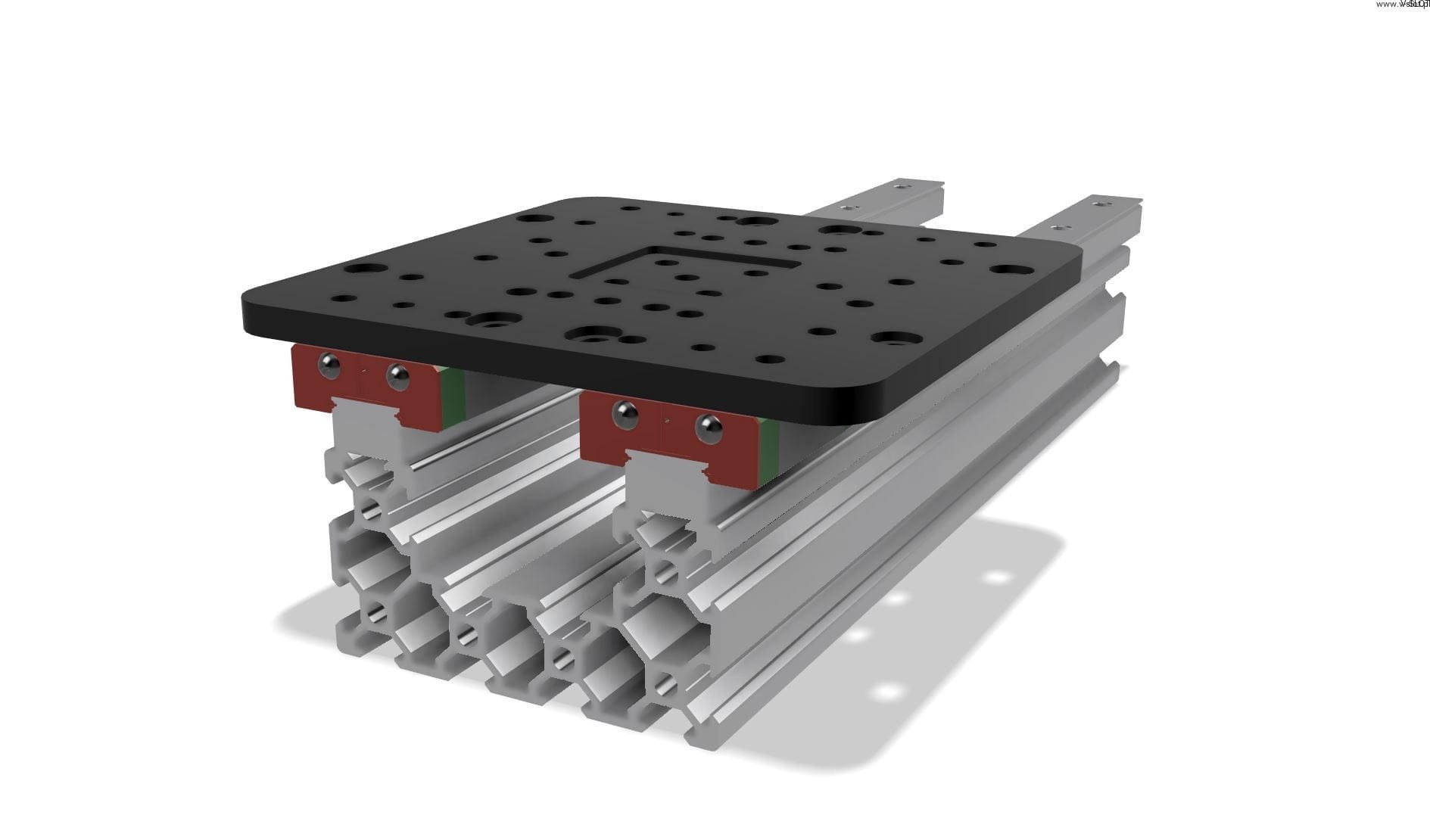

Příklad kombinace vozíku C-BEAM XLarge MGN15 se suportem C-BEAM a vozíky MGN je zobrazen na grafech a fotografiích níže.
