Montážní deska XL: Portálová deska C-Beam™ - XLarge
Montážní deska XL: Portálová deska C-Beam™ - XLarge
3.83333
product unavailable
Popis

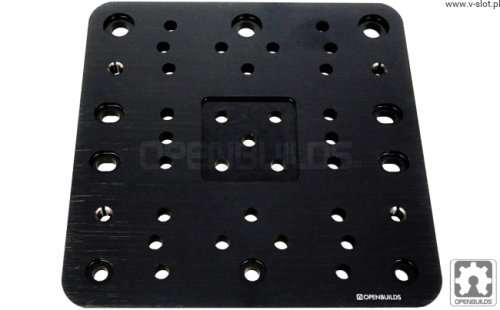

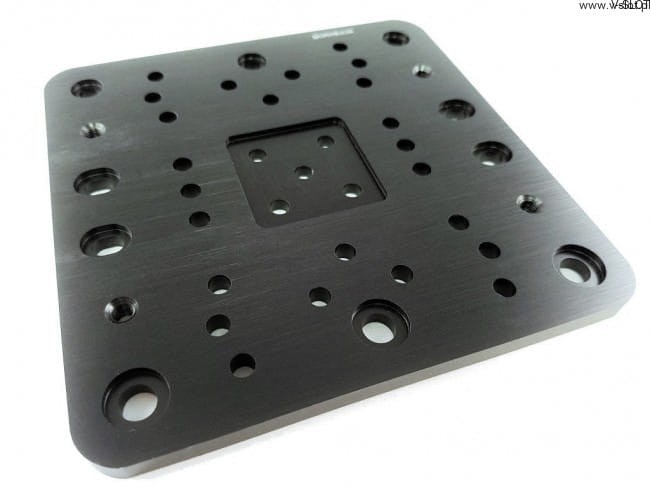

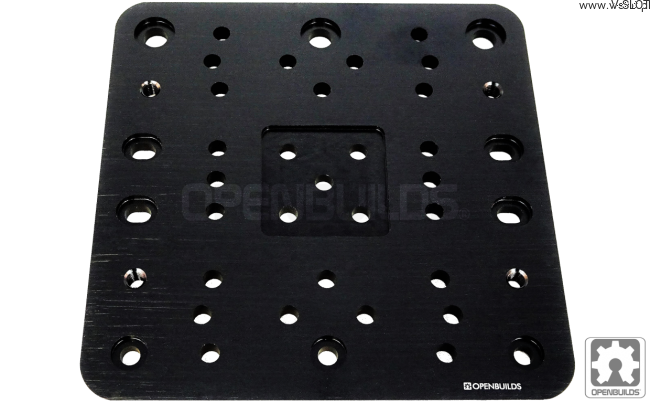

Montážní deska XL: Portálová deska C-Beam™ - XLarge
Deska navržená jako univerzální řešení speciálně pro portály s osou Z, která poskytuje mimořádnou pevnost.
Technické údaje:
Materiál: Hliník 6060 - T5 Deska
Tloušťka: 6 mm.
- Závitové montážní otvory
- Nastavitelné koncové otvory pro vysoce přesný a spolehlivý systém.
- Možnost instalace více válečků pro bezpečný a přesný pohyb.
- Černý lesklý eloxovaný hliník
- Černá barva

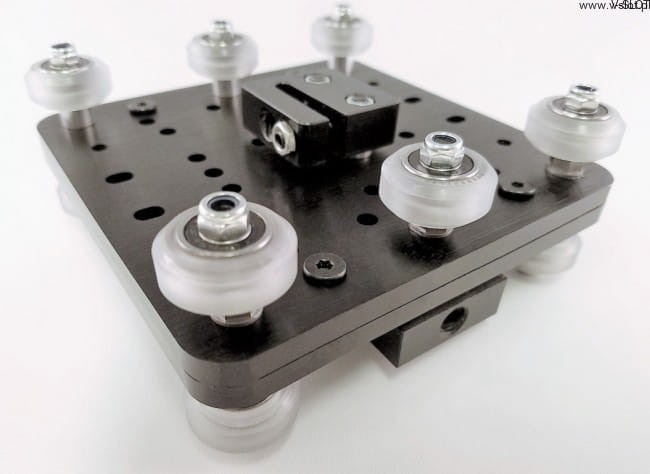

Konstrukce základního vozíku C-BEAM XLarge
Vozík lze sestavit se 4 nebo 6 kolečky Solid Wheel nebo Xtreme Solid Wheel.
K zajištění pohybu lze použít šroubový pohon pomocí jednoho ze 2 typů hnacích bloků.
Doba sestavení vozíku je asi 20 minut , k sestavení vozíku stačí imbusový klíč a klíč na 8 matic.
Jak sestavit lineární vozík ?
K sestavení vozíku z portálové desky C-BEAM XLarge potřebujete:
- Montážní desku XLarge
- 4 nebo 6 kusů šrouby s nízkým profilem M5x30 mm
- 2 nebo 3 ks Hliníkové distanční podložky 6 mm
- 2 nebo 3 ks Excentrická pouzdra 6 mm
- 4 nebo 6 ks Podložka 10x5x1 mm
- 4 nebo 6 ks Sada Xtreme Solid Wheel roller
K přenosu pohonu lze použít následující:
Video návod naleznete ve videu níže:
