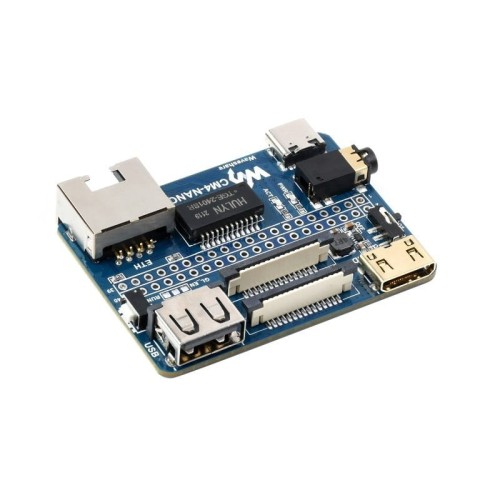

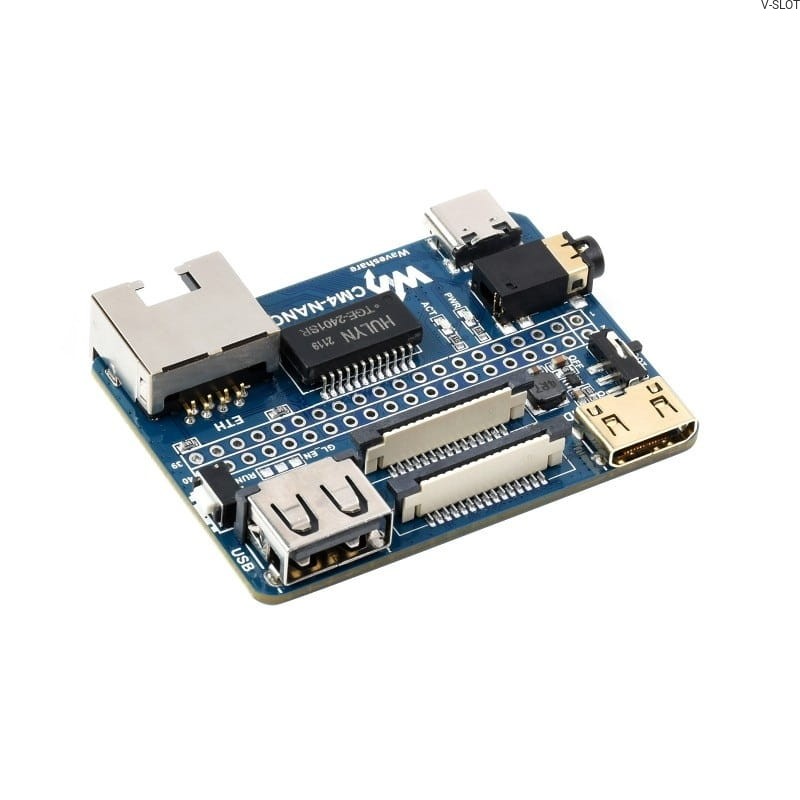

Tento překryvný modul je rozšiřovač pinů určený pro Raspberry Pi Compute Module 4 Lite / eMMC. Díky speciálním konektorům rozšiřuje možnosti modulu o 40 pinů GPIO, konektor pro gigabitový Ethernet, USB2.0, DSI, CSI, 3,5mm audio jack a konektor miniHDMI. Kromě toho je na desce umístěn slot pro kartu microSD. Napájení překryvné desky probíhá prostřednictvím konektoru USB typu C a její rozměry jsou 56 x 41 mm.

Uspořádání komponent na desce:

1. Patice CM4 vhodná pro všechny varianty Raspberry Pi Compute Module 4.
2. Slot pro kartu microSD pro připojení paměťové karty microSD
3. 40pinový konektor GPIO pro připojení překryvných modulů
4. GigabitovĂ˝ ethernetovĂ˝ konektor RJ45
5. Konektor USB pro napájení 5 V / programování
6. 3,5mm audio zásuvka
7. Uživatelské tlačítko
8. KonektorUSB2.0 pro připojení různých zařízení USB
9. Konektor CSI - rozhranĂ­ kamery MIPI CSI
10. KonektorDSI - rozhranĂ­ displeje MIPI DSI
11. MP1658
12. KonektorMiniHDMI podporuje výstup 4K 30 fps
13. Přepínač
    ON: Přepnutí rozhraní USB na typ C, po zapnutí přejde do režimu stahování (nakonfigurováno jako velkokapacitní disk)
    OFF: Přepnutí rozhraní USB na typ A, po zapnutí nepřepne do režimu stahování (spuštěno z eMMC nebo karty microSD)

Technické specifikace:

• KompatibilnĂ­ s Raspberry Pi Compute Module 4
• Vybaven gigabitovĂ˝m ethernetovĂ˝m konektorem RJ45
• VĂ˝vody GPIO: 40
• RozhranĂ­ USB: 1x konektor USB 2.0 typu A
• RozhranĂ­ displeje: Display: 1x port MIPI DSI (15pinovĂ˝ konektor FPC s rastrem 1,0 mm)
• RozhranĂ­ kamery: 1x port MIPI CSI-2 (15pinovĂ˝ konektor FPC s rastrem 1,0 mm)
• RozhranĂ­ pro video: 1x port Mini HDMI (podporuje vĂ˝stup 4K 30 fps)
• Zvuk: 3,5mm jack
• Paměť: slot na kartu microSD pro Compute Module 4 Lite (bez eMMC)
• NapájecĂ­ napÄ›tĂ­: 5 V
• RozmÄ›ry desky: 56 x 41 mm

Obsah sady:

• ZákladnĂ­ deska Nano Base Board (B) - rozšířenĂ­ pinĹŻ pro Raspberry Pi Compute Module 4.
• 2x20pinová lišta s rovnĂ˝mi piny - rastr 2,54 mm
