Překrytí UPS pro minipočítač Raspberry Pi Zero umožňuje nepřetržité napájení zařízení z baterie Li-Pol. Když dojde ke ztrátě napájení z napájecího zdroje počítače Raspberry Pi Zero, překryvná vrstva zálohuje napájení pomocí baterie, což umožňuje nepřerušovaný provoz zařízení. Překrytí poskytuje výstupní napětí 5 V a Raspberry Pi Zero je napájeno přes pogo piny na překrytí. Kromě toho HAT umožňuje nabíjení připojené baterie prostřednictvím konektoru microUSB. Pro komunikaci používá rozhraní I2C, které uživateli umožňuje číst parametry baterie, jako je napětí, spotřeba proudu a procento nabití. Uživatel tak může snadno sledovat stav nabití baterie.

Součásti na desce:

1. ETA6003 - obvod řízení napájení
2. TPS61088 - zesilovač napětí
3. INA219 - obvod pro sledování napětí/proudu
4. S8261 - ochrannĂ˝ obvod Li-Pol
5. FS8205 - MOS ÄŤip ochrany Li-Pol
6. Pogo piny - pro připojení překryvného zařízení k Raspberry Pi Zero
7. Port MicroUSB - 5V vstup pro nabĂ­jenĂ­ Li-Pol
8. Konektor baterie - pro připojení akumulátoru Li-Pol 803040
9. Indikátor napájení
10. Indikátor nabíjení

Překryvné piny:

UPS HAT je vybavena pogo kolíky pro připojení k Raspberry Pi Zero. Pro komunikaci používá rozhraní I2C. Jeho vývody jsou následující:

• 3V3 - vstupnĂ­ napÄ›tĂ­ 3,3 V
• 5V - vĂ˝stupnĂ­ napÄ›tĂ­ 5 V
• GND - zem ÄŤipu
• SDA - datová linka sbÄ›rnice I2C
• SCL - hodinová linka sbÄ›rnice I2C

Technické specifikace:

• VĂ˝stupnĂ­ napÄ›tĂ­: 5 V
• Komunikace I2C
• MontážnĂ­ otvory: Hloubka: 3 mm
• NabĂ­jecĂ­ napÄ›tĂ­: 5 V pĹ™es microUSB
• Baterie: Li-Pol 803040 3,7 V 1000 mAh
• RozmÄ›ry: 65 x 30 mm

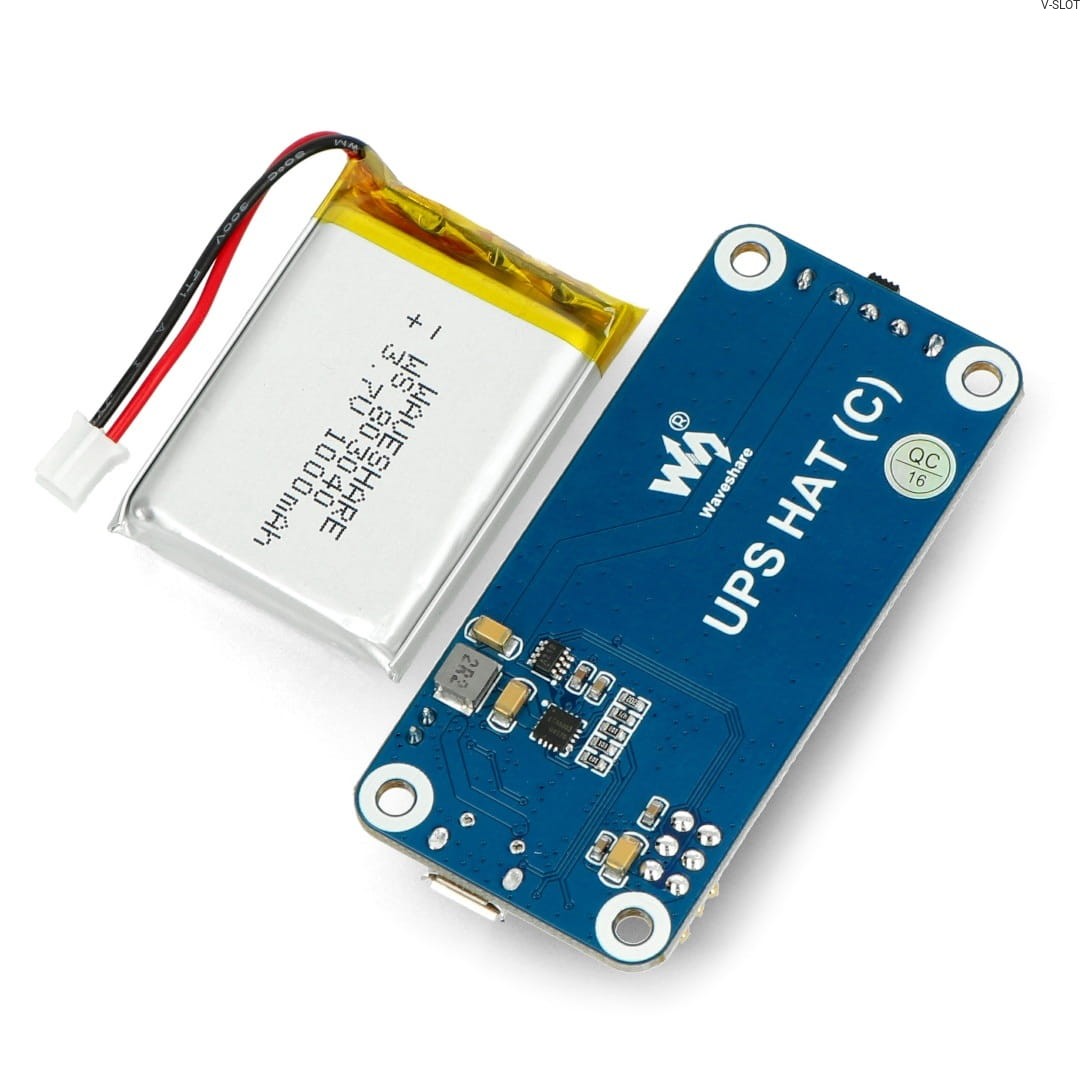

Obsah sady:

• KLOBOUK UPS
• NabĂ­jecĂ­ baterie 3,7 V 1000 mAh
• Sada šroubĹŻ a distanÄŤnĂ­ch podloĹľek
