Popis
Nema 23 bipolární 0,9° 1,26 Nm (178,4oz.in) 2,8 A 2,5 V 57 x 57 x 56 mm 4 vodiče

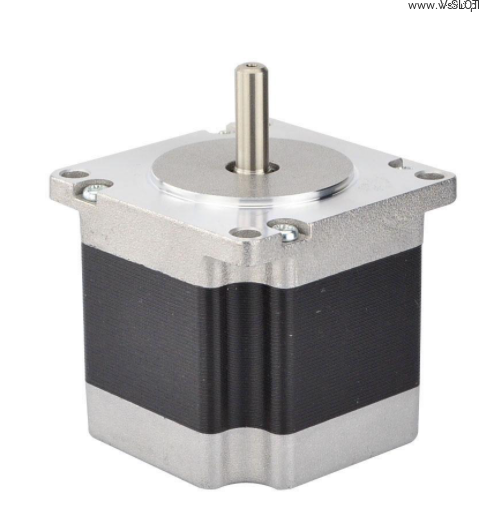

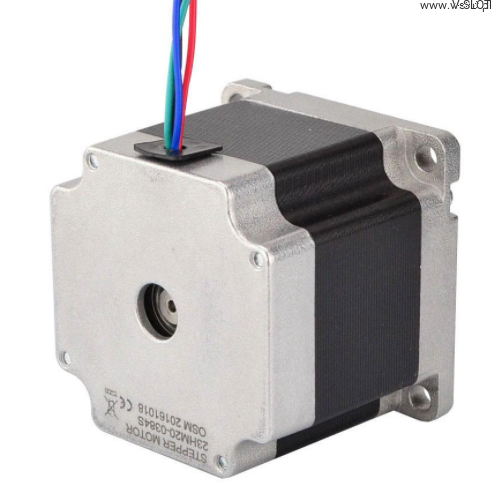

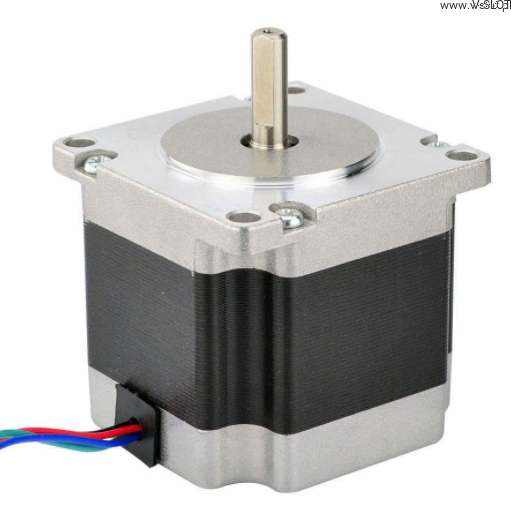

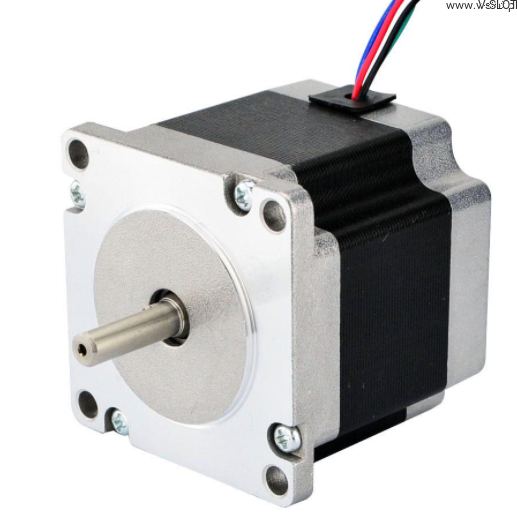

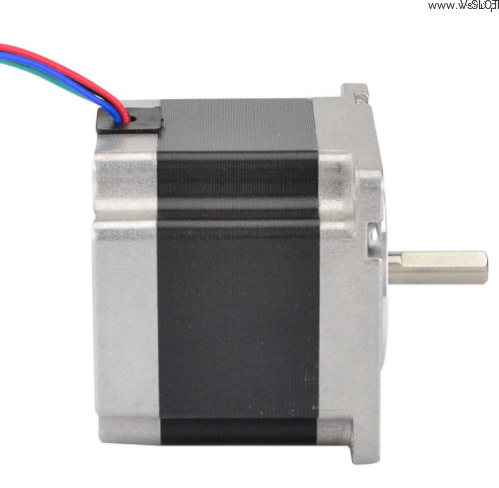

Bipolární krokový motor Nema 23 má úhel kroku 0,9° a rozměry 57 x 57 x 56 mm.
Má 4 vodiče, každá fáze odebírá 2,8 A, s přídržným momentem 1,26 Nm (178,4oz.in).
Elektrické specifikace:
Číslo dílu výrobce: 23HM22-2804S
Typ motoru: bipolární krokový motor
Úhel kroku: 0,9 st.
Udržovací moment: 1,5 m: 1,26 Nm (178,4 oz.in)
Jmenovitý proud/fáze: 2,8 A.
Napětí: 2,5 A (2,5 A): 2,5 V.
Fázový odpor: 0,9 ohmů
Indukčnost: 4,5 mH ± 20 % (1 KHz)
Fyzikální specifikace:
Velikost rámečku: 1,5 mm: 57 x 57 mm
Délka těla: 57 mm: 56 mm: délka 57 mm
Průměr hřídele: Φ6,35 mm
Délka hřídele: 21 mm
Délka řezu ve tvaru D: 15 mm
Počet vývodů: 4
Délka kabelu: 500 mm
Hmotnost: 700 g
Připojení:
