Popis
Nema 23 bipolární 1,8° 1,16 Nm (164,3 oz.in) 1,5 A 5,4 V 57 x 57 x 56 mm 4 vodiče

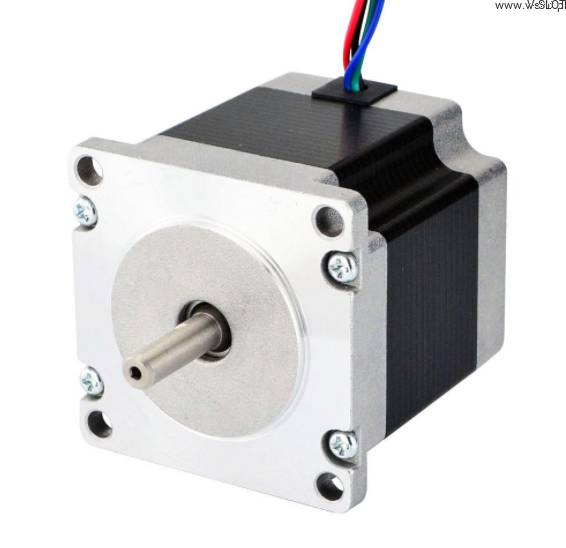

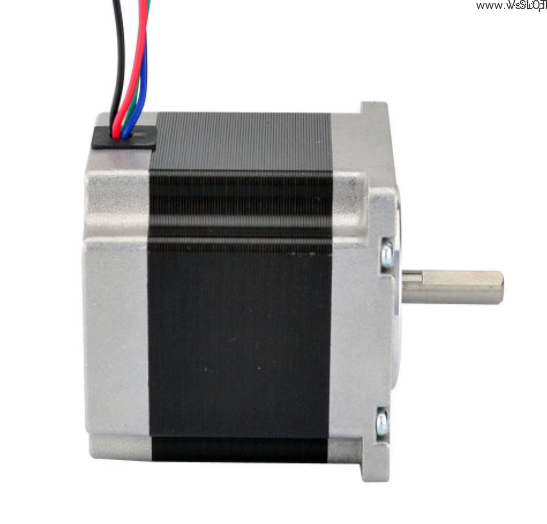

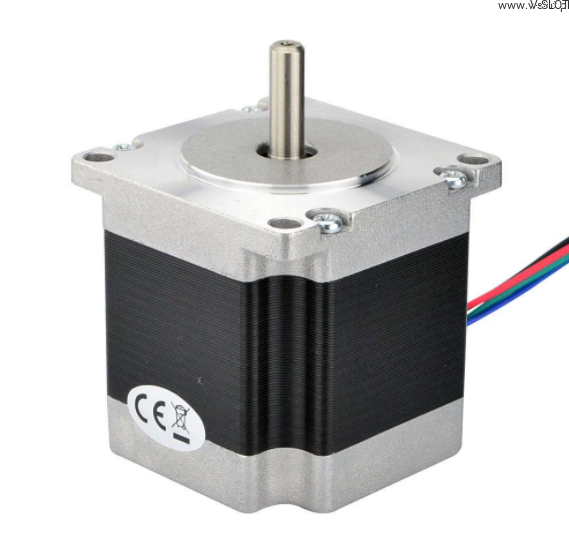

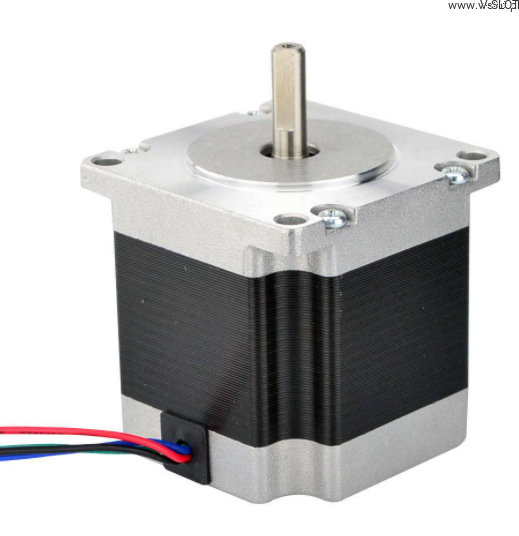

Bipolární krokový motor Nema 23 má úhel kroku 1,8° a rozměry 57 x 57 x 56 mm.
Má 4 vodiče, každá fáze odebírá 1,5 A, s přídržným momentem 1,16 Nm (164,3 oz.in).
Elektrické specifikace:

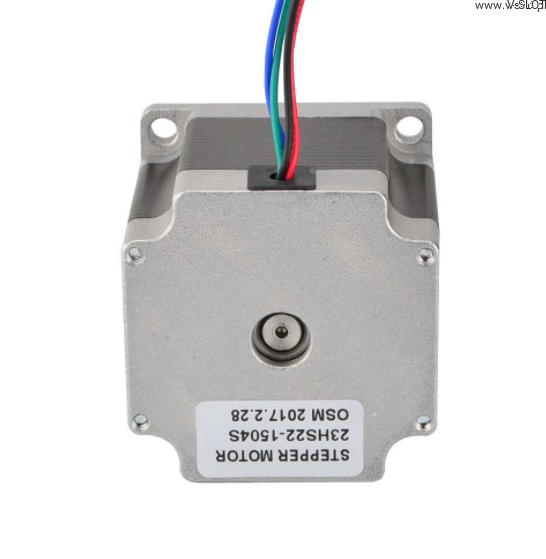

Číslo dílu výrobce: 23HS22-1504S
Typ motoru: bipolární krokový motor
Úhel kroku: Stupeň: 1,8 st.
Udržovací moment: 1,16 Nm (164,3 oz.in)
Jmenovitý proud/fáze: 1,5 A.
Napětí: 5,4 V.
Fázový odpor: Fázový odpor: 3,6 ohmů
Indukčnost: 13 mH ± 20 % (1 KHz).
Fyzikální specifikace:
Velikost rámečku: Velikost: 57 x 57 mm
Délka těla: délka: 56 mm
Průměr hřídele: Φ6,35 mm
Délka hřídele: 21 mm
Délka řezu ve tvaru D: 15 mm
Počet vývodů: 4
Délka kabelu: 500 mm
Hmotnost: 0,7 kg
Připojení:
