Nema 23 bipolární 1,8 ° 1,9 Nm (269oz.in) 3A 3,36 V 57 x 57 x 76 mm 4 vodiče
Nema 23 bipolární 1,8 ° 1,9 Nm (269oz.in) 3A 3,36 V 57 x 57 x 76 mm 4 vodiče
0
product unavailable
Popis

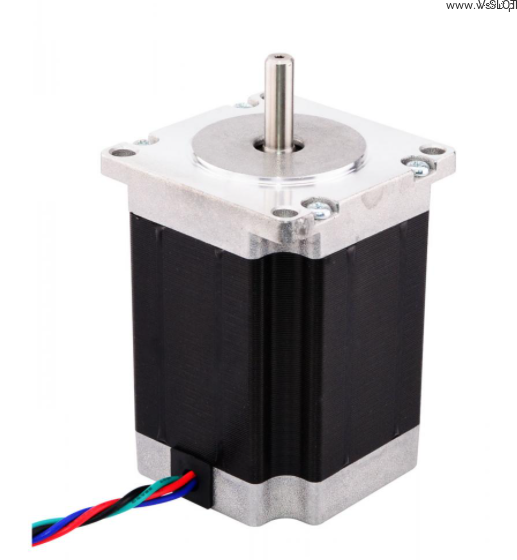

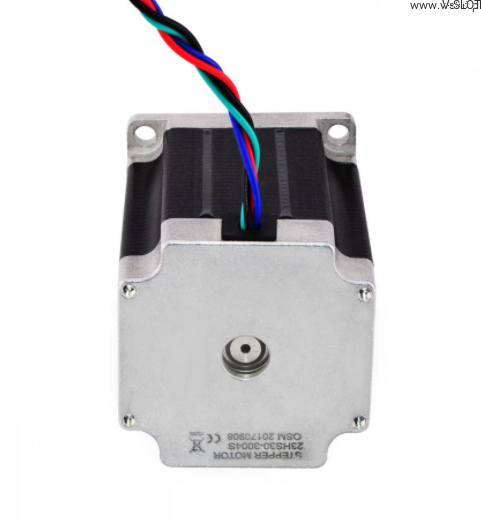

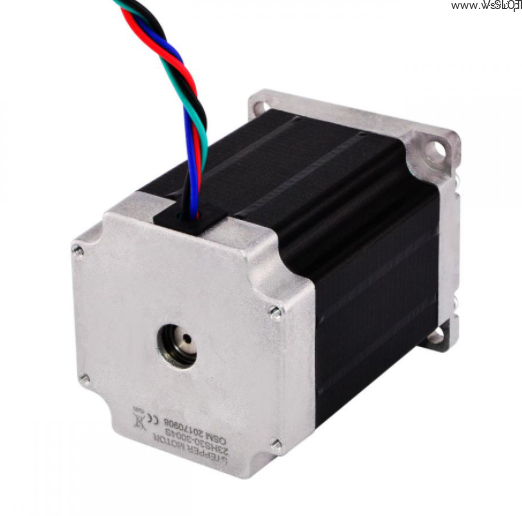

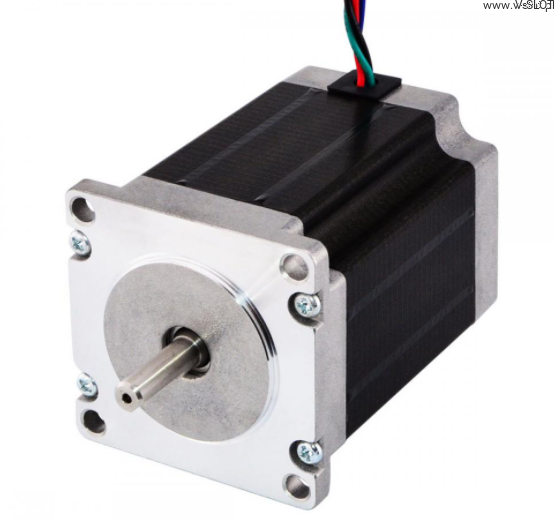

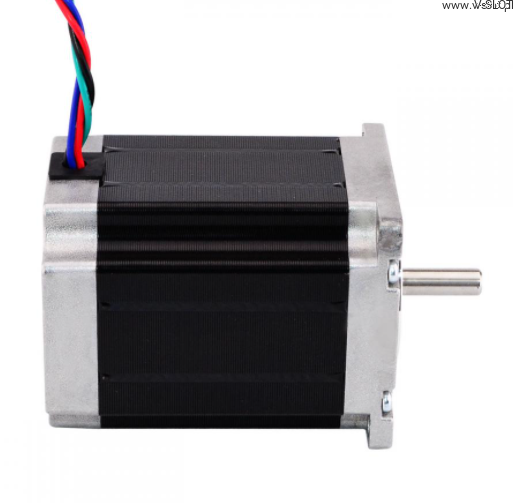

Nema 23 bipolární 1,8° 1,9 Nm (269oz.in) 3A 3,36V 57 x 57 x 76mm 4 vodiče
Jedná se o jeden z nejoblíbenějších krokových motorů Nema 23 s úhlem kroku 1,8° a rozměry 57x57x76mm.
Má 4 vodiče, každá fáze odebírá 3A, s přídržným momentem 1,9 Nm (269oz.in).
Elektrické specifikace:
Číslo dílu výrobce: 23HS30-3004S
Typ motoru: bipolární krokový motor
Úhel kroku: Stupeň: 1,8 st.
Udržovací moment: 1,9 Nm (269 oz.in)
Jmenovitý proud/fáze: 3A
Napětí: 2,5 V: 3,36 V.
Fázový odpor: 1,12 ohmů
Indukčnost: 4,8 mH ± 20 % (1 KHz)
Fyzikální specifikace:
Velikost rámečku: 1,5 mm: 57 x 57 mm
Délka těla: 57 mm: 76 mm: délka 57 mm
Průměr hřídele: Φ6,35 mm
Délka hřídele: 21 mm
Délka řezu ve tvaru D: 15 mm
Počet vývodů: 4
Délka kabelu: 500 mm
Hmotnost: 1,2 kg
Připojení:
