Nema 23 bipolární 1,9 Nm (269oz.in) 2,8 A 3,2 V 57 x 57 x 76 mm 4 vodiče
Nema 23 bipolární 1,9 Nm (269oz.in) 2,8 A 3,2 V 57 x 57 x 76 mm 4 vodiče
0
product unavailable
Popis

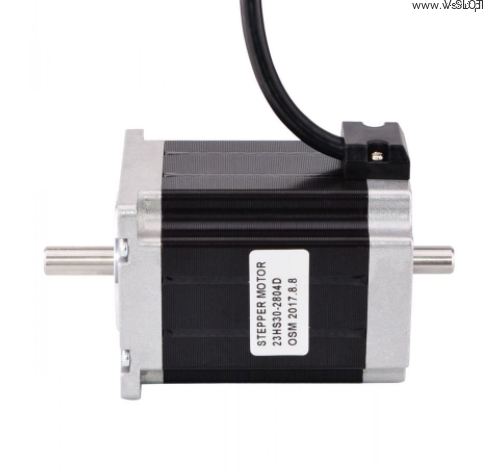

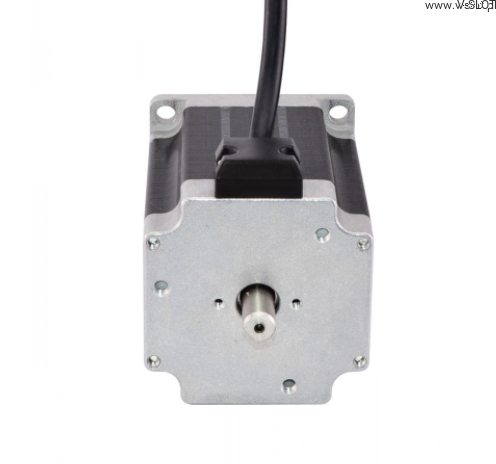

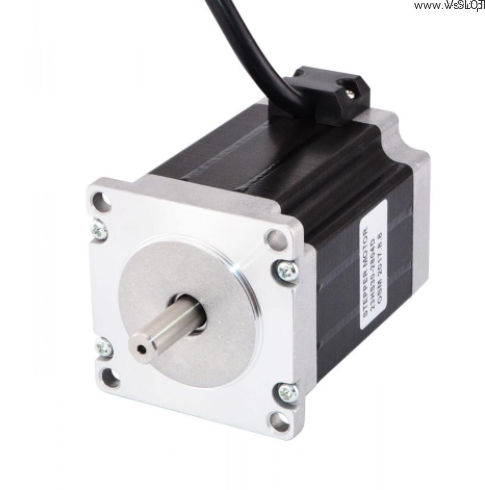

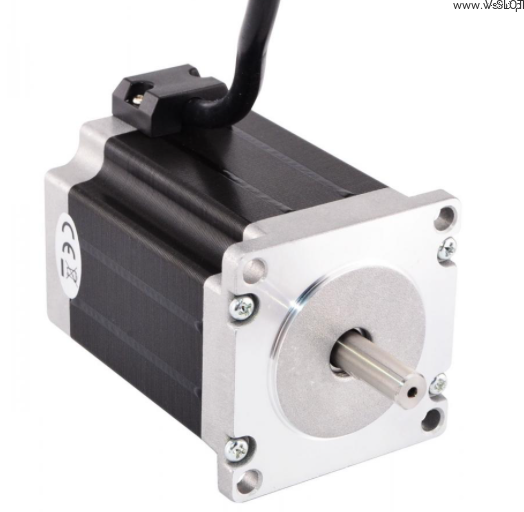

Nema 23 dvouhřídelový 1,9 Nm (269oz.in) 2,8 A 3,2 V 57 x 57 x 76 mm 4 vodiče
Jedná se o dvouhřídelový motor s délkou zadní hřídele 13,5 mm a průměrem hřídele 8 mm. V zadním víku jsou závitové otvory, které lze použít pro brzdy, snímač a ruční kolečka.
Elektrické specifikace:
Číslo dílu výrobce: 23HS30-2804D
Typ motoru: bipolární krokový motor
Úhel kroku: Stupeň: 1,8 st.
Udržovací moment: 1,5 mm: 1,89 Nm (267,6 oz.in)
Jmenovitý proud/fáze: 2,8 A.
Napětí: 2,5 A (2,5 A): 3,2 V.
Fázový odpor: 1,13 ohmů
Indukčnost: 5,4 mH ± 20 % (1 KHz)
Fyzikální specifikace:
Velikost rámečku: 1,5 mm: 57 x 57 mm
Délka těla: 57 mm: Velikost: 76 mm
Průměr hřídele: Φ8mm
Délka hřídele: 21 mm
Délka řezu ve tvaru D: 15 mm
Délka zadní hřídele: 13,5 mm
Průměr zadní hřídele: Φ8mm
Počet vývodů: 4
Délka kabelu: 500 mm
Připojení:
