Překryvný modul pro Raspberry Pi napájený z baterie byl vybaven vestavěným čipem Arduino ATmega328P-AU a RTC pro řízení spotřeby energie a prodloužení životnosti baterie. Modul automaticky přechází do režimu nouzového napájení a opouští jej. Konektor PH 2.0 slouží k připojení baterií s napětím od 7 V do 28 V, zatímco konektor microUSB slouží ke komunikaci UART a napájení 5 V. Překrytí je kompatibilní s různými modely minipočítačů Raspberry Pi.

Klíčové vlastnosti překryvného modulu:

• StandardnĂ­ 40pinovĂ˝ pinovĂ˝ rozvod GPIO pro Raspberry Pi
• VestavÄ›nĂ˝ ÄŤip ATmega328P, podporuje programovánĂ­ Arduino
• VestavÄ›nĂ˝ ÄŤip PCF8523 RTC, poskytuje pĹ™esnĂ© ÄŤasovĂ© informace
• UĹľivatelsky definovatelná tlaÄŤĂ­tka, lze je použít ke spuštÄ›nĂ­, bezpeÄŤnĂ©mu vypnutĂ­ Raspberry Pi nebo k dalším vybranĂ˝m funkcĂ­m
• BezpeÄŤnostnĂ­ funkce, jako je ochrana proti zpÄ›tnĂ©mu pĹ™ipojenĂ­, nadproudová ochrana atd. zajišťujĂ­cĂ­ bezpeÄŤnĂ© a stabilnĂ­ napájenĂ­
• MonitorovánĂ­ napÄ›tĂ­/proudu v reálnĂ©m ÄŤase

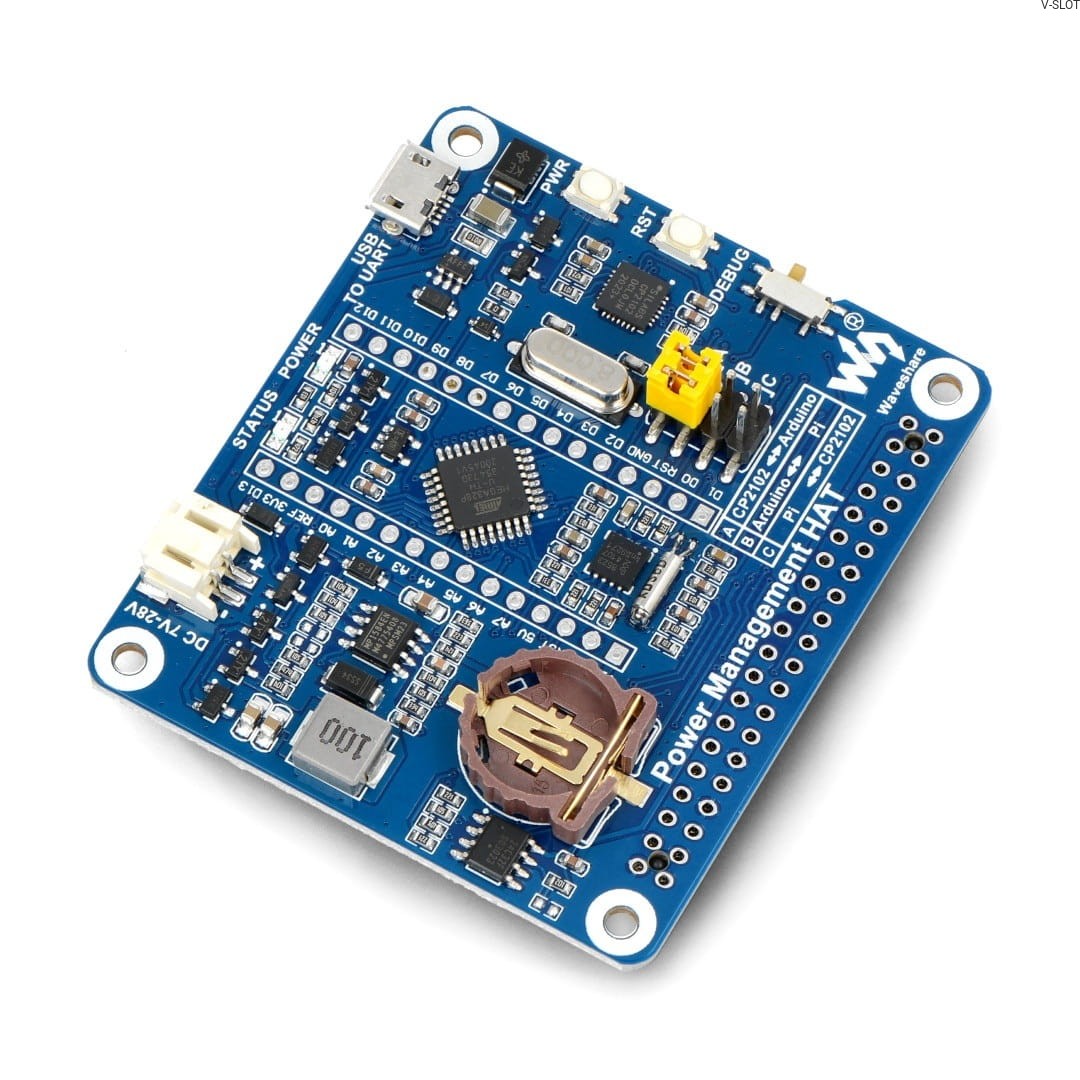

Uspořádání součástek na desce:

1. ÄŚip ATmega328P-AU
2. Obvod řízení napájení MP1584
3. ÄŚip RTC PCF8523
4. Převodník UART CP2102
5. ÄŚip CAT24C32 EEPROM
6. Raspberry Pi 40pin GPIO konektor
7. Konektor baterie PH2.0: 7 V aĹľ 28 V
8. USB konektor pro komunikaci UART
9. Přepínač ladění: přepnutý do polohy DEBUG - napájení obchází Arduino a jde přímo do Raspberry Pi
   přepnutý na druhou stranu - napájení řídí Arduino
10. Tlačítko PWR: slouží k zapnutí/vypnutí Raspberry Pi nebo může být definováno uživatelem
11. Tlačítko RST: pro resetování Arduina
12. Stavová LED dioda
13. LED dioda napájení
14. Slot pro baterii RTC CR1220
15. Volba UART:
    A: přístup k Arduinu přes USB - UART
    B: ovládání Raspberry Pi přes Arduino
    C: přístup k Raspberry Pi přes USB - UART

Technické specifikace překryvného modulu:

• ŘídicĂ­ ÄŤip: řídicĂ­ ÄŤip, řídicĂ­ ÄŤip, řídicĂ­ ÄŤip, řídicĂ­ ÄŤip, řídicĂ­ ÄŤip: ATmega328P-AU
• KomunikaÄŤnĂ­ rozhranĂ­: UART + GPIO
• NapájecĂ­ rozhranĂ­: USB nebo konektor PH2.0
• NapájecĂ­ napÄ›tĂ­ USB: 5 V
• NapájecĂ­ napÄ›tĂ­ PH2.0: 7 V aĹľ 28 V (nastavitelnĂ˝ napájecĂ­ zdroj nebo lithiová baterie)
• Ochrany: ochrana proti zpÄ›tnĂ©mu pĹ™ipojenĂ­, nadproudová ochrana, monitorovánĂ­ napÄ›tĂ­ a proudu
• MontážnĂ­ otvory: Pásky pro pĹ™ipojenĂ­: 3 mm
• RozmÄ›ry: 65 x 56,5 mm

Obsah sady:

• SoučástĂ­ dodávky: vĂ­ÄŤko
• Košík na 2x 18650 Li-Ion baterie (baterie je nutnĂ© zakoupit zvlášť)
• USB - microUSB kabel
• Konektor 2x20 pin
• Sada šroubĹŻ a distanÄŤnĂ­ch podloĹľek

Překrytí UPS Raspberry Pi Hat od společnosti Waveshare umožňuje, aby jednotka automaticky přešla do nouzového režimu napájení při výpadku síťového napájení a po jeho obnovení se vrátila k síťovému napájení. Modul je založen na čipu ATmega328P-AU a je vybaven hodinami RTC reálného času, které zajišťují kontrolu spotřeby energie. Napájecí překryv pracuje s napětím od 7 V do 28 V a k připojení nouzového zdroje slouží konektor PH 2.0. Modul lze napájet buď z regulovaného zdroje, nebo z lithiové baterie s odpovídajícími specifikacemi. Kromě toho je překryvný modul vybaven konektorem microUSB pro komunikaci UART a napájení 5 V.

Praktická sada:

Součástí překryvné sady pro nouzové napájení pro Raspberry Pi je od výrobce Waveshare klec na dvě baterie, kabel s konektory USB a microUSB, konektor 2x20 pinů a sada montážního příslušenství sestávající ze šroubů a distančních podložek. Výrobce na svých webových stránkách poskytuje také podrobné pokyny k instalaci.
