HOBLÍK NA DŘEVO S NASTAVENÍM VE 3 OSÁCH ( X/Y/Z ) MODEL BSV 2020

Nová generace hoblíků na dřevo vytvořená naší společností.

Hoblík BSV 2020 je konstrukce, do které jsme přidali možnost výškového nastavení osy Z, díky čemuž je přístroj univerzálnější. Tento typ konstrukce díky použití profilů V-SLOT a příslušenství OpenBuilds umožňuje dosáhnout lineárního pohybu a pracovat se stabilní konstrukcí, která je modifikovatelná a snadno se montuje/demontuje, a tedy i přepravuje.

Konstrukci si můžete nakonfigurovat v několika rozměrech od 1000x1000 mm až po 2000x2000 mm. Verze hoblovky XYZ 3030 má stejnou konstrukci, ale lze ji zakoupit ve velikosti až 2000x3000mm!

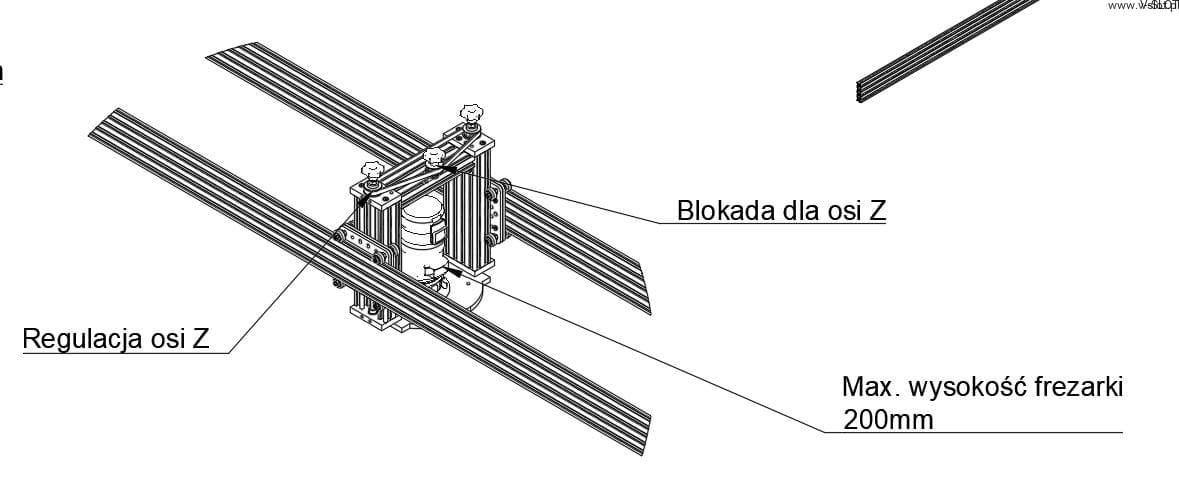

Nastavení osy Z a jeho funkce:

• Konstrukce umožňuje nastavení výšky nástroje v ose Z. Rozsah nastavení je 0 až 125 mm.
• Po nastavení správné výšky základny, na které jsou vřetena nainstalována, pomocí knoflíků v horní části osy stačí osu uzamknout jedinou páčkou!
• Osa Z je nastavitelná ručně, ale její pohyb zajišťují dva šrouby a ozubený řemen, díky nimž pravý a levý nosník osy Z vykonávají vždy stejný pohyb!
• Prostor stolu/zásobníku základny pod vřetenem umožňuje montáž nástroje o rozměrech: 180x200x(V)200 mm (maximální výška frézky je 200 mm).
• Základna je vyrobena z plastu (plexiskla) o tloušťce 10 mm. Základna má vyvrtaný pouze středový otvor a vyžaduje, aby si uživatel připravil otvory pro upevnění vřetena podle rozteče otvorů, kterou máte ve stroji.

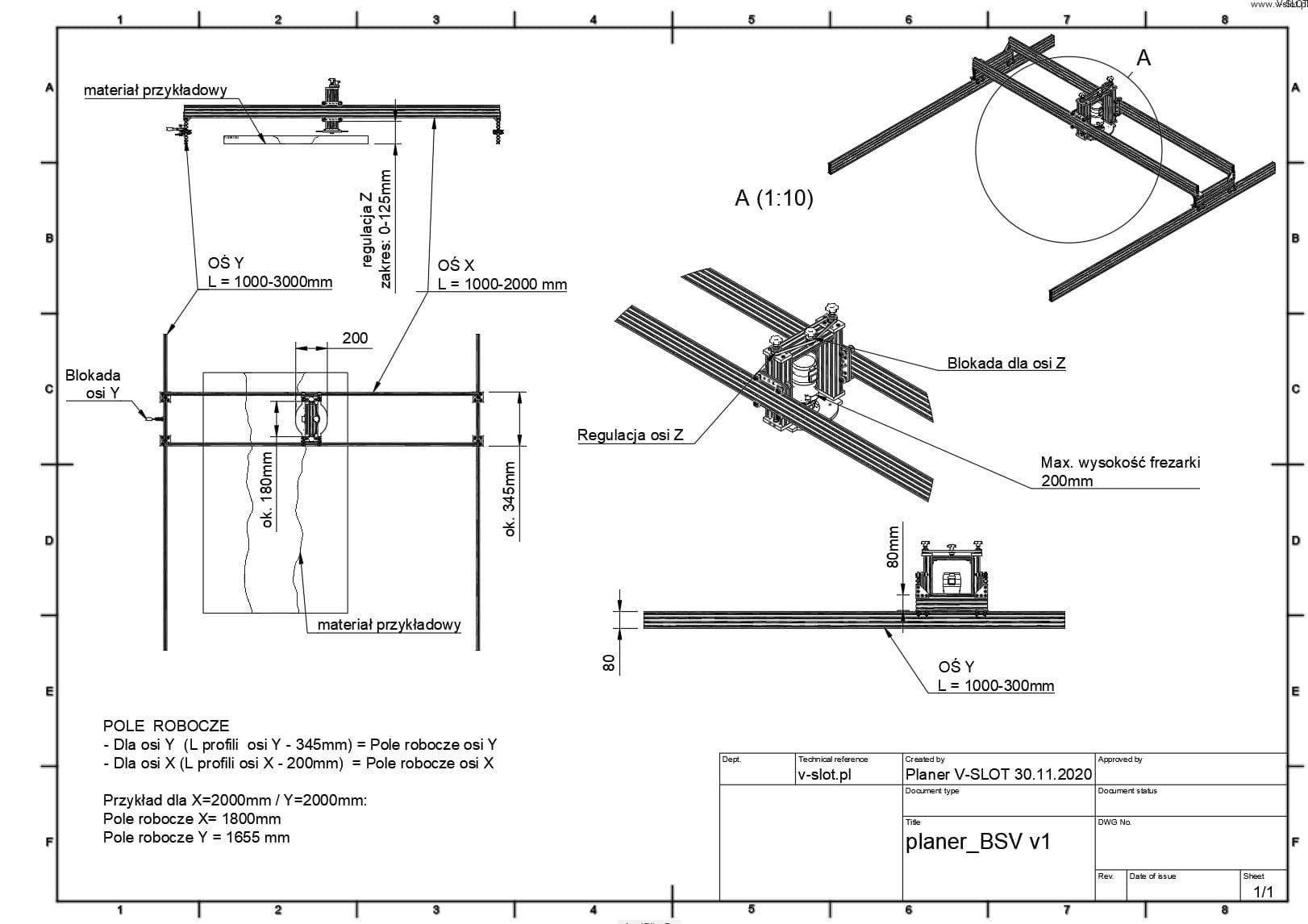

Pracovní plocha vs. rozměr jednotky:

Pracovní plocha je vždy o něco menší než vnější rozměr jednotky - proto vždy uveďte pracovní plochu, kterou potřebujete. Chcete-li vypočítat skutečnou pracovní plochu jednotky, jednoduše odečtěte příslušné hodnoty od celkového rozměru.

• V případě osy X snižte hodnotu přibližně o 200 mm.
• Pro osu Y snižte hodnotu o cca 345-350 mm.

Například plánovač BSV XYZ s rozměry X = 2000 mm / Y = 2000 mm nabízí pracovní plochu X = ok. 1800mm a Y cca 1655mm.

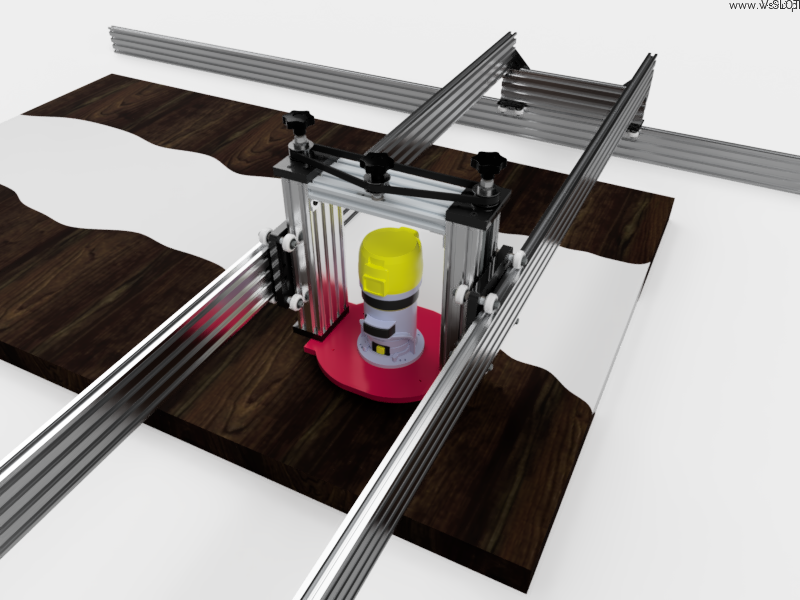

Hoblík na dřevo BSV XYZ

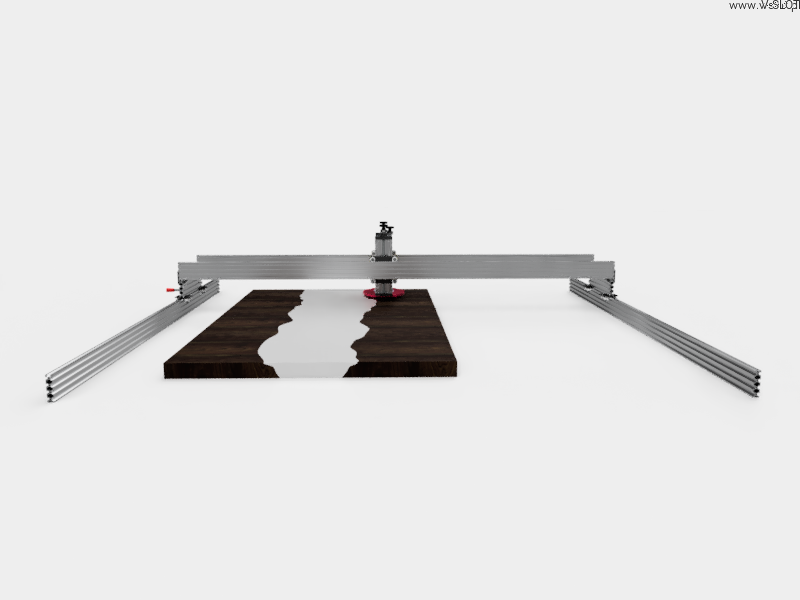

Plánovač dřeva je konstrukce, kterou lze snadno přestavět a rozšířit. Obdržíte hotovou sestavu, kterou postavíte na stabilní základnu a poté pomocí dodaných úhelníků přišroubujete hliníkové profily v ose Y k pracovnímu stolu. Poté si v desce z plastu (čiré plexisklo 10 mm) připravíte odpovídající rozteč otvorů pro frézku a přišroubujete k ní vřeteno. Profily osy Y lze snadno vyjmout nebo prodloužit o další 3 m zakoupením příslušného profilu (20x80 V-SLOT).
