3-OSÝ NASTAVITELNÝ HOBLÍK NA DŘEVO ( X/Y/Z ) MODEL BSV 2020

Nová generace hoblíků na dřevo vytvořená naší společností.

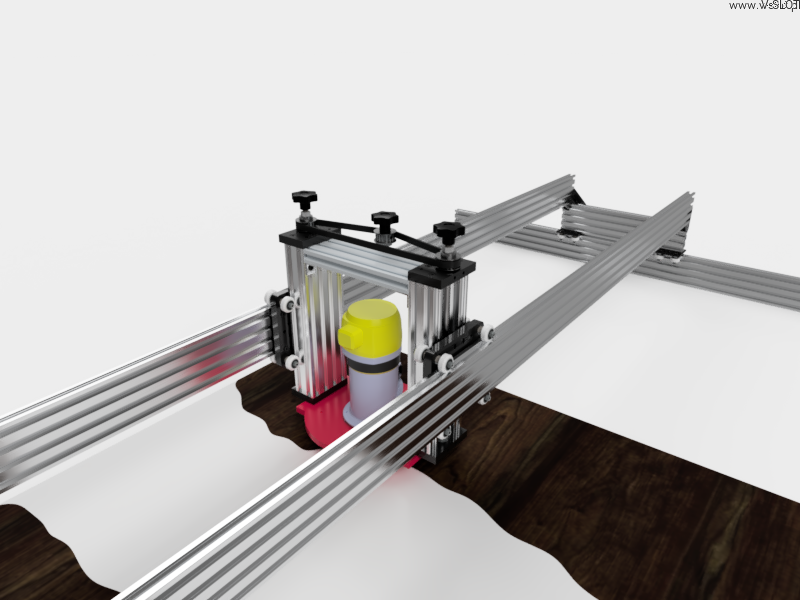

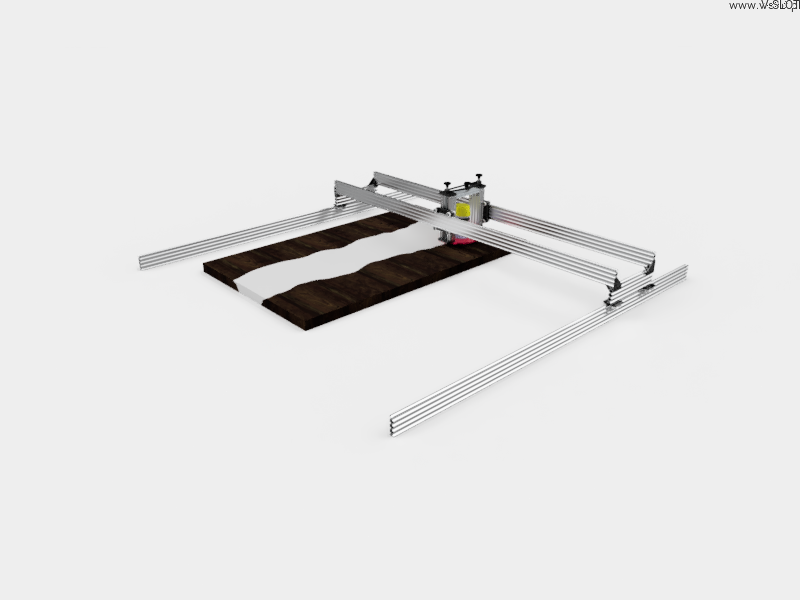

Hoblík BSV 2020 je konstrukce, do které jsme přidali možnost nastavení výšky osy Z, čímž se přístroj stal univerzálnějším.
Tento typ konstrukce díky použití profilů V-SLOT a příslušenství OpenBuilds umožňuje dosáhnout lineárního pohybu a pracovat se stabilní konstrukcí, která je modifikovatelná a snadno se montuje/demontuje, a tedy i přepravuje.

Konstrukci si můžete nakonfigurovat v několika rozměrech od 1000x1000 mm až po 2000x2000 mm.
Verze Planer XYZ 3030 je stejná konstrukce, ale s možností zakoupit ji ve velikosti až 2000x3000mm!

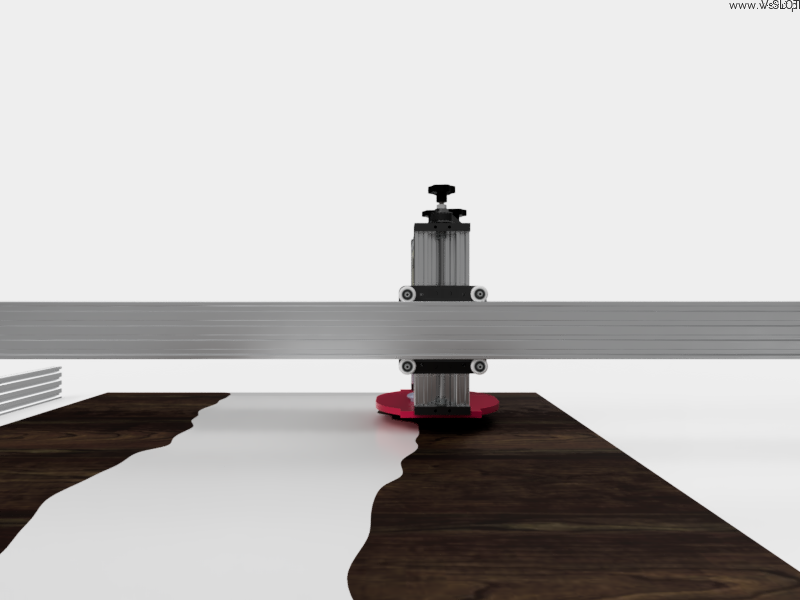

Nastavení osy Z a jeho funkce:

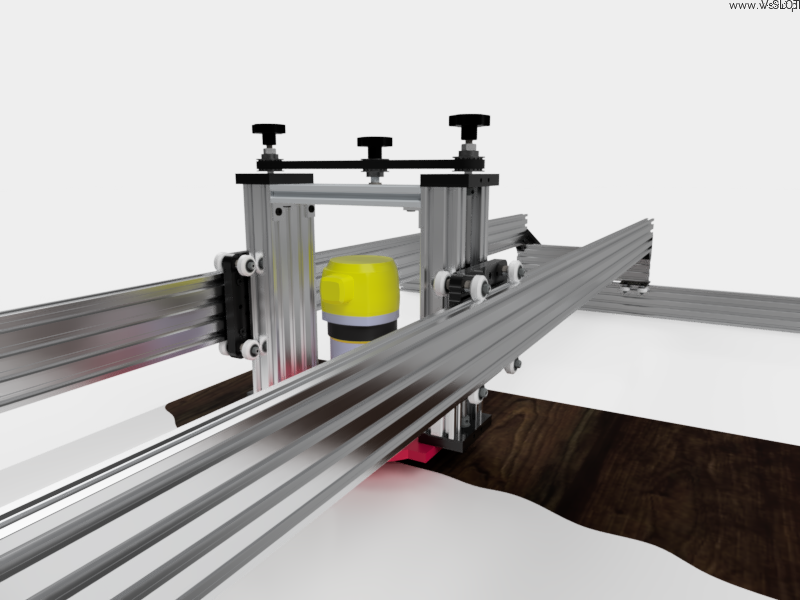

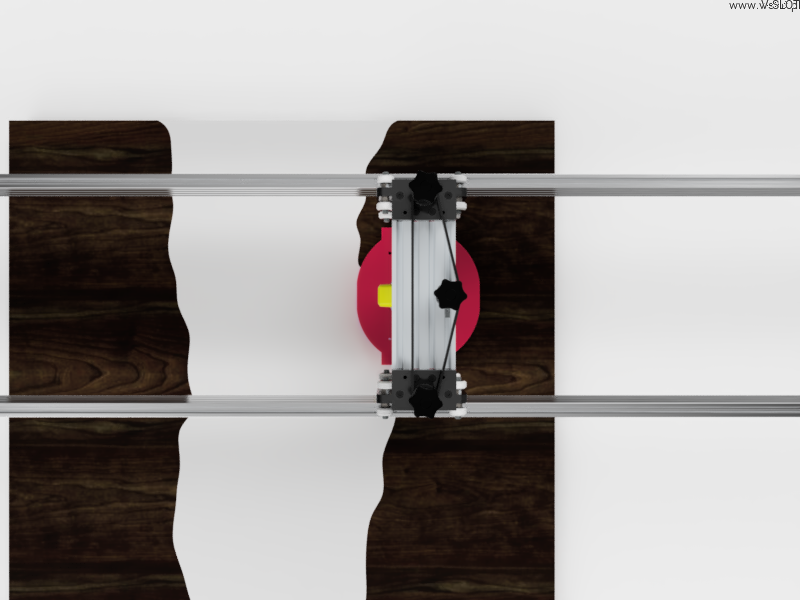

• Konstrukce umožňuje nastavení výšky nástroje v ose Z.
  Rozsah nastavení je od 0 do 125 mm.

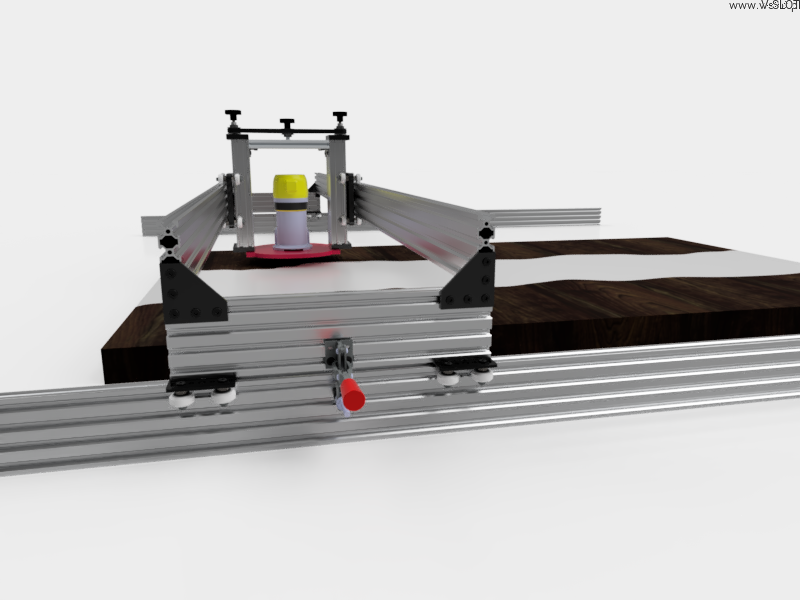

• Po nastavení správné výšky základny, na které jsou vřetena nainstalována, pomocí knoflíků v horní části osy stačí osu uzamknout jedinou páčkou!
• Osa Z je nastavitelná ručně, ale její pohyb je řízen 2 šrouby a ozubeným řemenem, díky čemuž mají pravá a levá tyč osy Z vždy stejný pohyb!
• Opěrná plocha stolu/vřetena umožňuje montáž nástrojů o rozměrech 180x200x(H)200 mm (maximální výška frézky je 200 mm).
• Podstavec pro montáž vřetena je dodáván se strojem. Podstavec je vyroben z 10 mm silného plastu (plexisklo). Základna má vyvrtaný pouze středový otvor a vyžaduje, aby si uživatel připravil otvory pro montáž vřetena podle rozteče otvorů, kterou máte v zařízení.

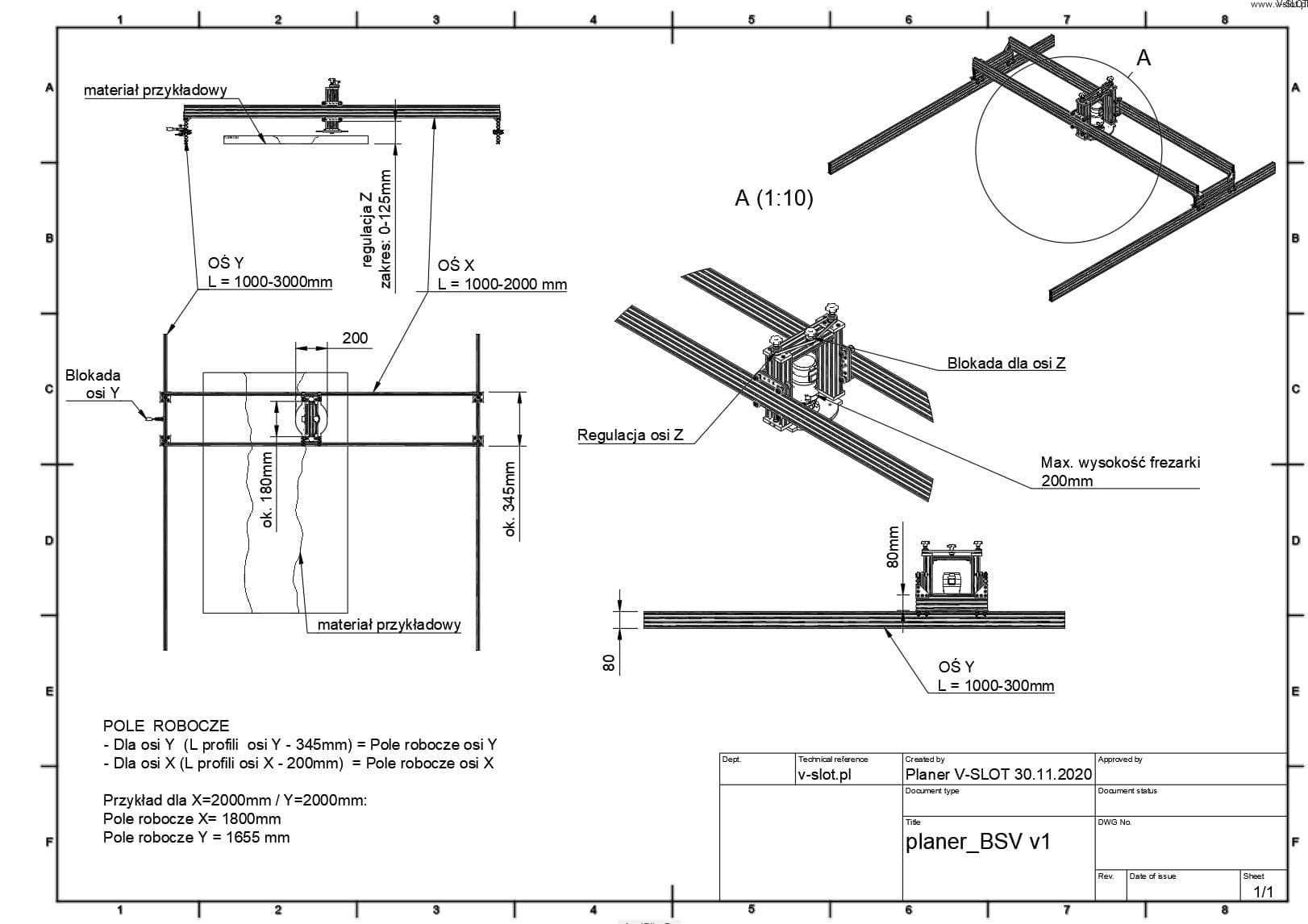

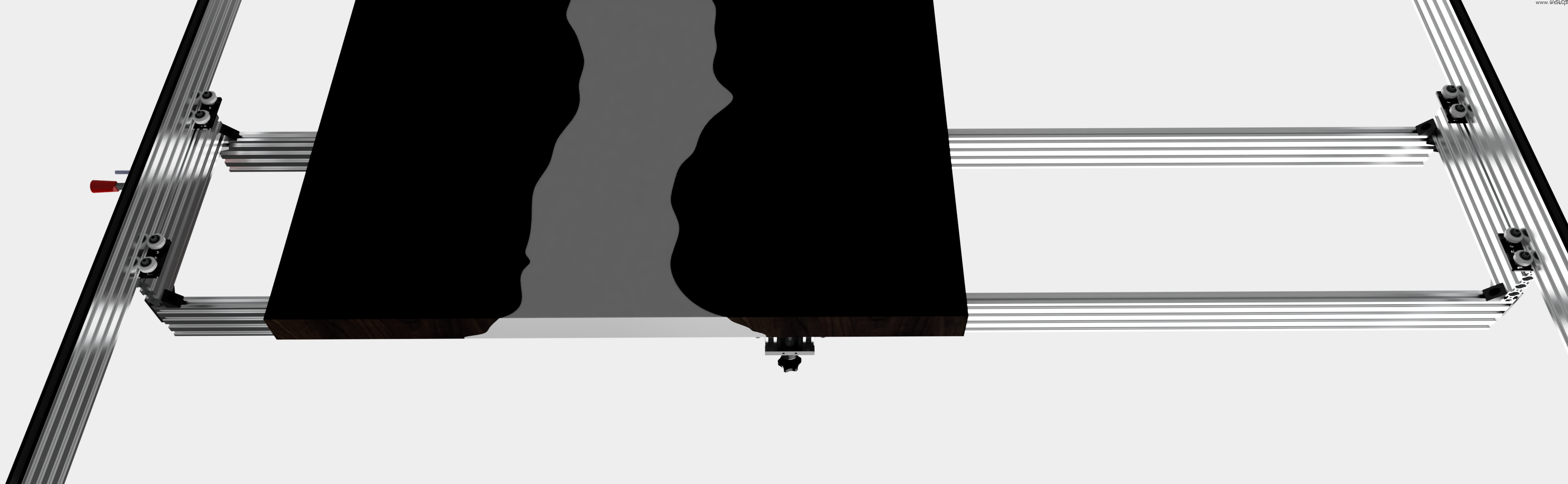

Pracovní plocha vs. rozměr stroje:

Pracovní plocha je vždy o něco menší než vnější rozměr přístroje - proto byste si měli vždy určit pracovní plochu, kterou budete potřebovat.
Chcete-li vypočítat skutečnou pracovní plochu jednotky, jednoduše odečtěte příslušné hodnoty od celkového rozměru.

• V případě osy X snižte hodnotu o přibližně 200 mm.
• Pro osu Y snižte hodnotu o cca 345-350 mm.

Například plánovač BSV XYZ s X = 2000 mm / Y = 2000 mm nabízí pracovní plochu X = cca. 2 000 mm. 1800mm a Y cca 1655mm.

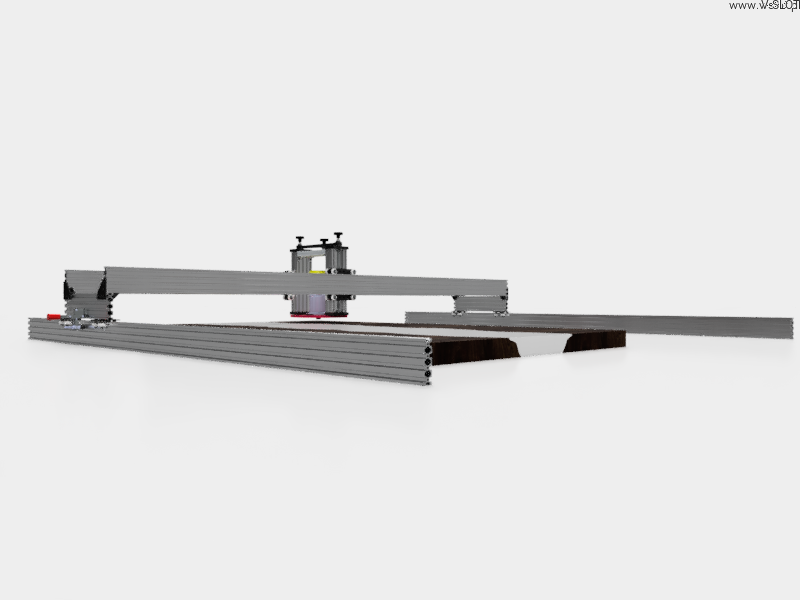

HOBLÍK NA DŘEVO BSV XYZ

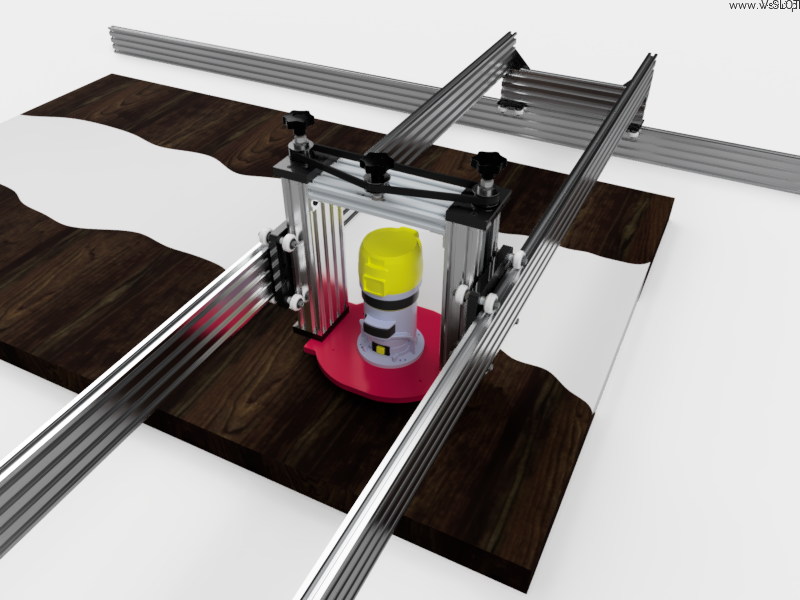

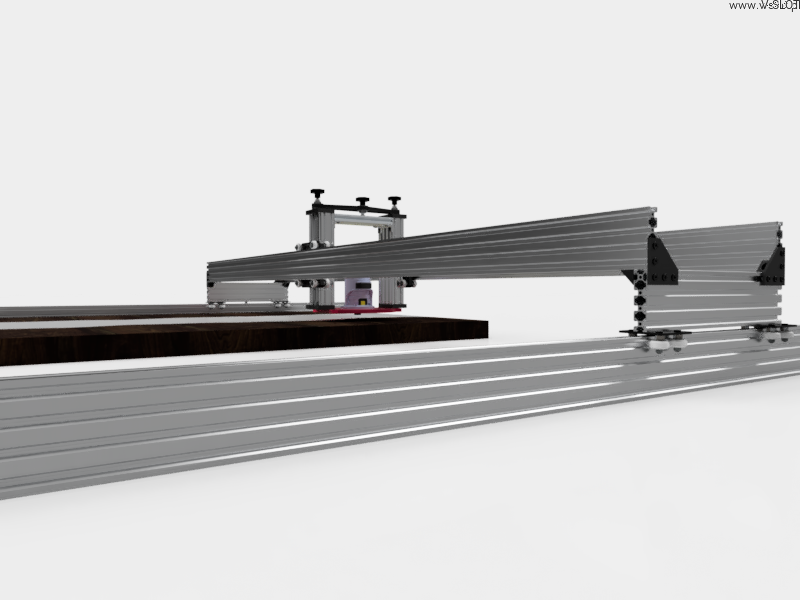

Hoblík na dřevo je snadno přestavitelná a rozšiřitelná konstrukce.

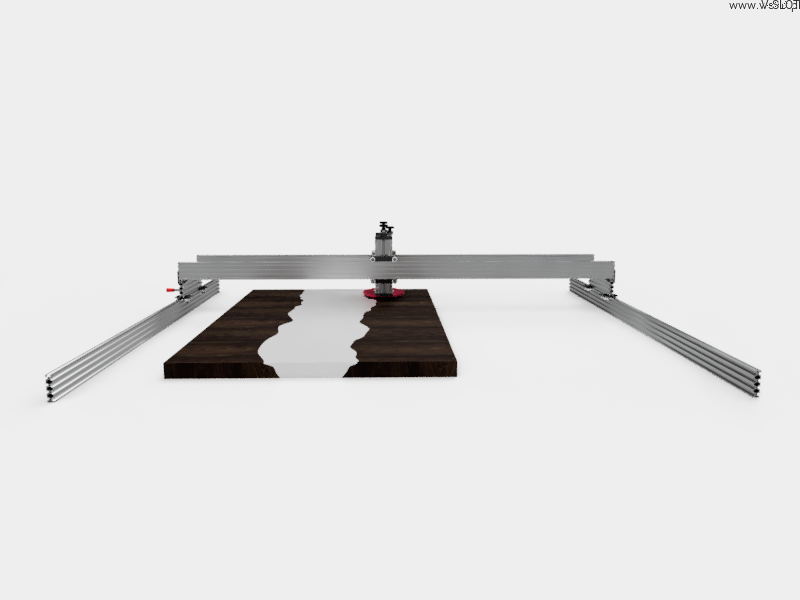

Obdržíte hotovou sestavu, kterou postavíte na stabilní základnu a poté pomocí dodaných úhelníků přišroubujete hliníkové profily osy Y k pracovnímu stolu.
Poté si v plastové desce (10mm čiré plexisklo) připravíte odpovídající rozteč otvorů pro frézku a přišroubujete k ní vřeteno.
Profily osy Y lze snadno demontovat nebo prodloužit o další 3 metry zakoupením příslušného profilu (20x80 V-SLOT).
