PLÁNOVAČ DŘEVA V-PLAN V2

Představujeme vám nejnovější verzi našeho návrhu - Wood Planner.
Nový přístroj jsme navrhli a vyrobili s využitím všech výhod verzí V1 a V1.1 a odstranili jsme některé nedostatky předchozích verzí.
Nový hoblík na dřevo V-PLAN od společnosti V-SLOT POLSKA byl oproti starší verzi výrazně posílen použitím masivních hliníkových profilů C-BEAM pro osy a vyhrazených desek.

Při plánování nové verze jsme se snažili zohlednit všechny návrhy a připomínky, které nám dali uživatelé verzí v1 a v1.1.

V-PLAN V2 je model, který nabízí mnoho řešení, z nichž budete moci těžit!

ZÁKLADNÍ TECHNICKÉ ÚDAJE:

• Model : V-PLAN v2
• Materiál: hliník
• Profily použité v konstrukci: C-BEAM a V-SLOT 2080
• Boční desky podvozku: 6 mm eloxovaný hliník
• Boční desky pro osu X: 10 mm eloxovaný hliník
• Válečky: Xtreme solid mini
• Vnitřní rozměr vozíku: 246 x 300 mm

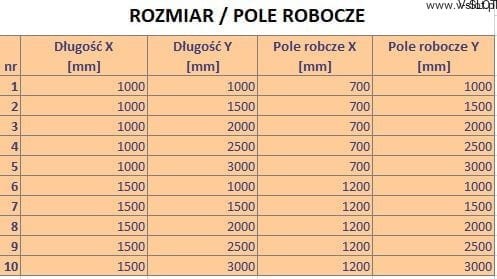

• Rozměr osy X: 246 mm: Volitelný rozsah: 1000 mm až 2000 mm
• Rozměr osy Y: Možnost volby od 1000 mm do 3000 mm
• Maximální výška obrobku: 70 mm
  (Existuje možnost zpracovávat silnější materiály)
• Celková hmotnost: Závisí na rozměru, například 1000x1000mm váží přibližně 10 kg.

VIDEO NÁVOD K INSTALACI:

DALŠÍ MOŽNOSTI :

Nová verze umožňuje zakoupit jednotku v mnoha různých konfiguracích.
Základní provedení bude možné rozšířit o další komponenty.
Nejdůležitější je, že při zakoupení základní jednotky se již nemusíte rozhodovat o konečné podobě! Komponenty pro rozšíření jednotky zakoupíte později a v případě potřeby jednotku rozšíříte.

Jako další možnosti si můžete vybrat:

• upínací desku vřetena z eloxovaného hliníku o tloušťce 6 mm (desku si budete muset sami vyvrtat pro vřeteno, které máte) (možnost výběru v ceně).
• Brzdy pro blokování os X a Z (volitelné při uvedení ceny).
• Základna pro hoblík: Hliníkové nosníky pro usnadnění držení materiálu a zvedání v ose Z(ODKAZ)
• Stůl z hliníkových profilů pro hoblovku (LINK)

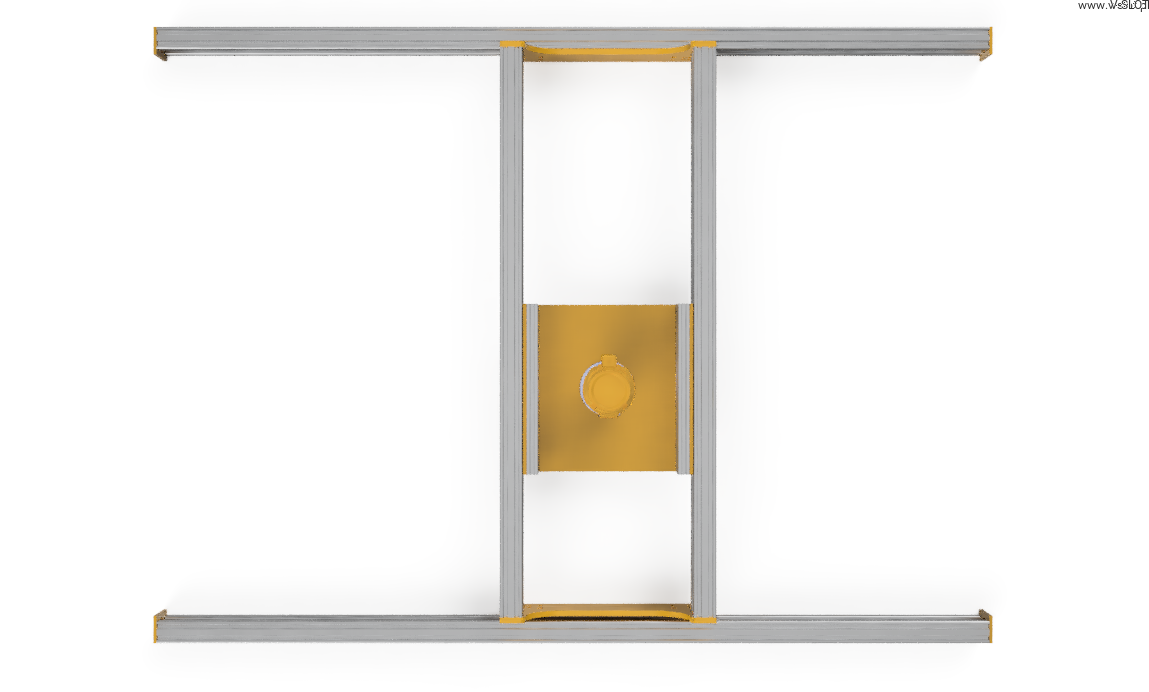

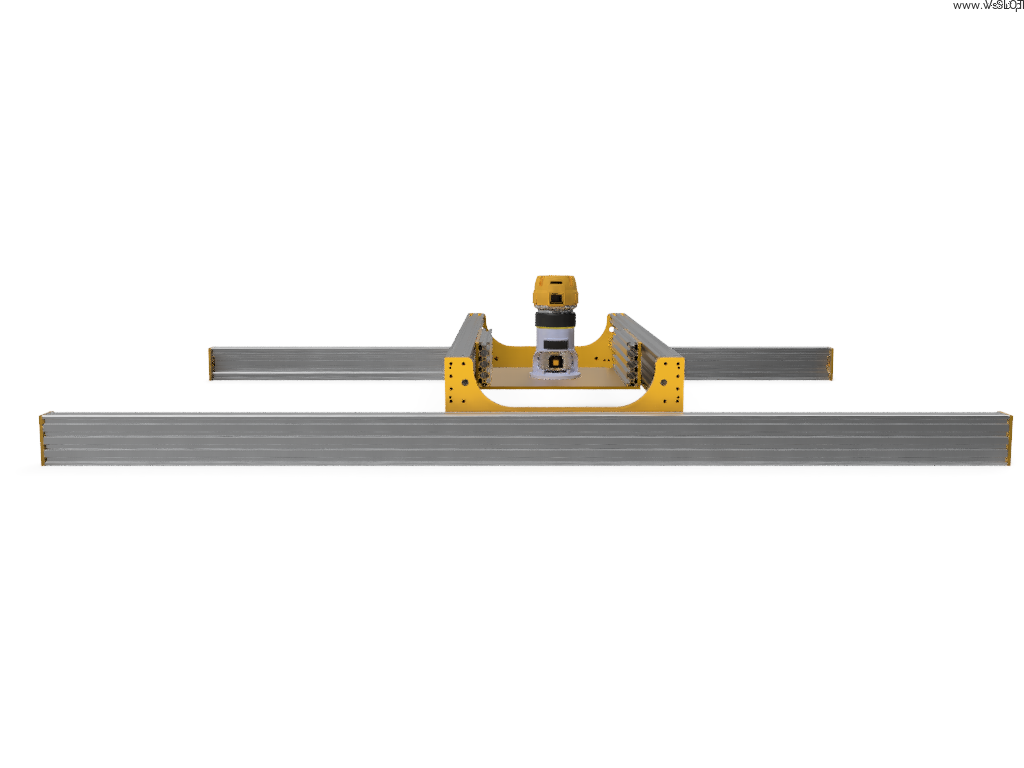

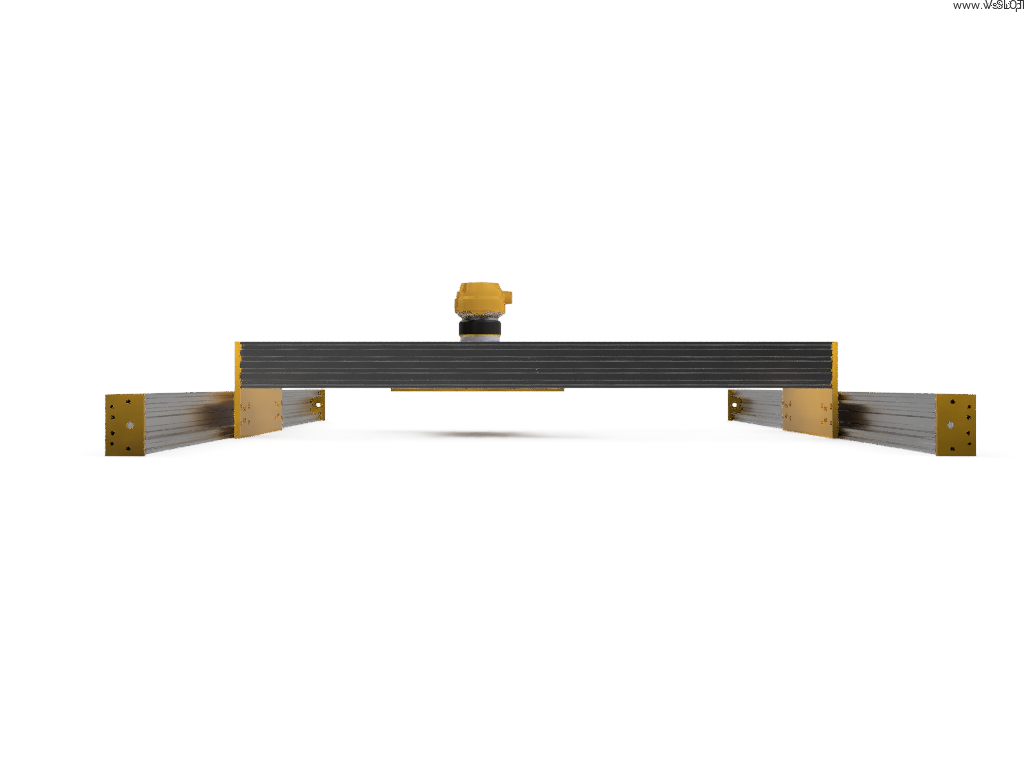

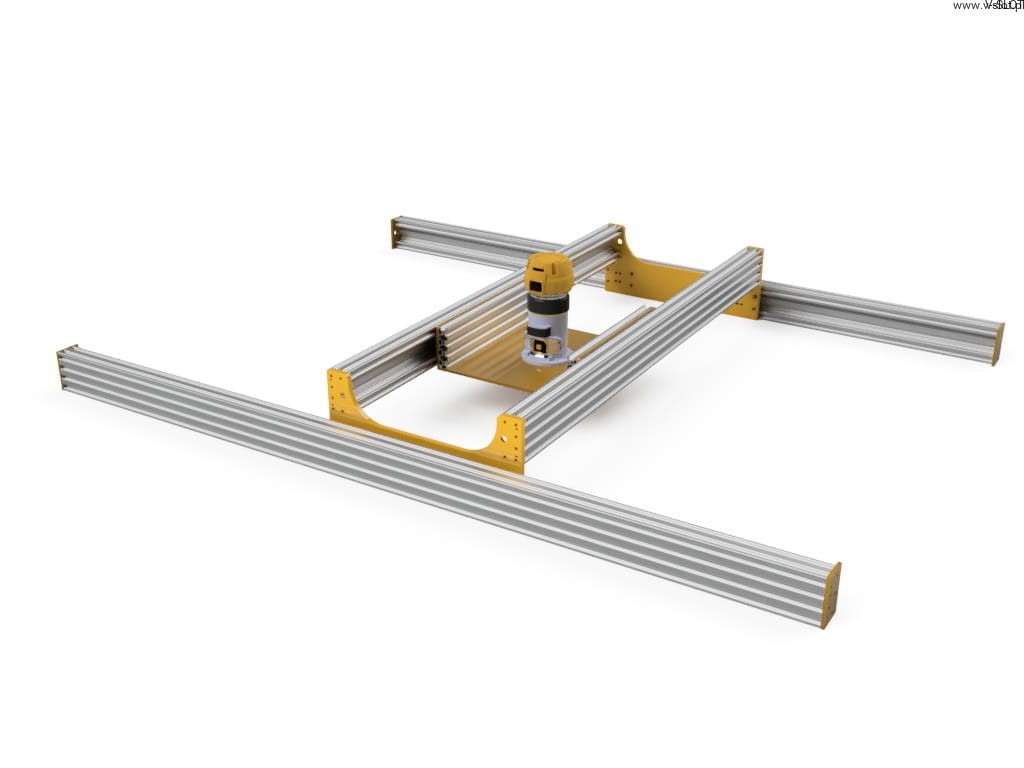

NA NÍŽE UVEDENÝCH OBRÁZCÍCH JE ZOBRAZEN PLÁNOVAČ S RŮZNÝM PŘÍSLUŠENSTVÍM

Další funkce budou brzy přidány. Předpokládáme mimo jiné

• překrytí pro kopírování vzorů a tvarů
• Možnost vybavení jednotky krokovými motory a řídicí jednotkou, která umožní automatický provoz plánovače V-PLAN.
• a mnoho dalších

PRO JAKÁ VŘETENA JE HOBLÍK V-PLAN V2 URČEN?

Hoblovky nabízené naší společností lze použít s různými typy vřeten.
Vozík, na který můžeme vřeteno instalovat, má pracovní plochu přibližně 246 x 300 mm . Pokud vaše vřeteno není větší než tato plocha, není technicky zásadních námitek proti jeho instalaci.
Maximální navrhovaná hmotnost vřetena je přibližně 5 kg.

JAK NAINSTALOVAT VŘETENO NA HOBLOVKU?

K instalaci vřetena slouží hliníková deska na vozíku.
Tato deska je připevněna ke konstrukci vozíku pomocí šroubů a my jsme připravili pouze středový otvor na povrchu desky.
Aby bylo možné vřeteno k desce přišroubovat, je třeba desku vyvrtat svépomocí.

JAKÁ JE MAXIMÁLNÍ VÝŠKA MATERIÁLU, KTERÝ LZE UMÍSTIT POD HOBLÍK?

V základní verzi je výška materiálu, který lze zpracovávat, 73 mm. Jedná se o plochu mezi spodní částí vozíku a základnou, na které je umístěn hoblík i opracovávaný materiál.

JE MOŽNÉ TUTO VÝŠKU ZVĚTŠIT, ABY BYLO MOŽNÉ PRACOVAT S VYŠŠÍMI/TLUSTŠÍMI MATERIÁLY ?

Ano, je to možné.
Jednou z možností je zakoupení PODKLADOVÉHO HOBLOVAČE, který má mnoho dalších možností. Základna je vyrobena z hliníkových profilů 20x40 a má také mnoho možností konfigurace.
Středové nosníky v základně hoblíku lze instalovat vodorovně, což umožňuje dodatečných 20 mm v ose Z, takže po instalaci hoblíku V-SLOT na základnu lze obrábět obrobek o maximální tloušťce 93 mm.
Dalších 20 mm lze získat odstraněním středových nosníků v základně hoblovky, takže lze obrábět materiál o tloušťce přibližně 110 mm.
V obou případech je však třeba mít na paměti, že materiál nesmí být větší než vnitřní plocha základny.
Základnu hoblíku naleznete v našem obchodě: https: //www.v-slot.pl/podstawa-do-planerow.

Další možností je nastavit hoblík (nosníky osy Y) na nějakou elevaci tak, aby byl zvednutý nad stolem, na kterém je obrobek upevněn.

KONSTRUKČNÍ KONCEPCE:
Hoblovka se dodává v částečně smontovaných dílech. Hoblík si po obdržení sestavte sami - doba sestavení cca 15 minut. Není zapotřebí žádné speciální nářadí.

V případě dalších dotazů jsme vám k dispozici na telefonu a e-mailu(shop@v-slot.pl).

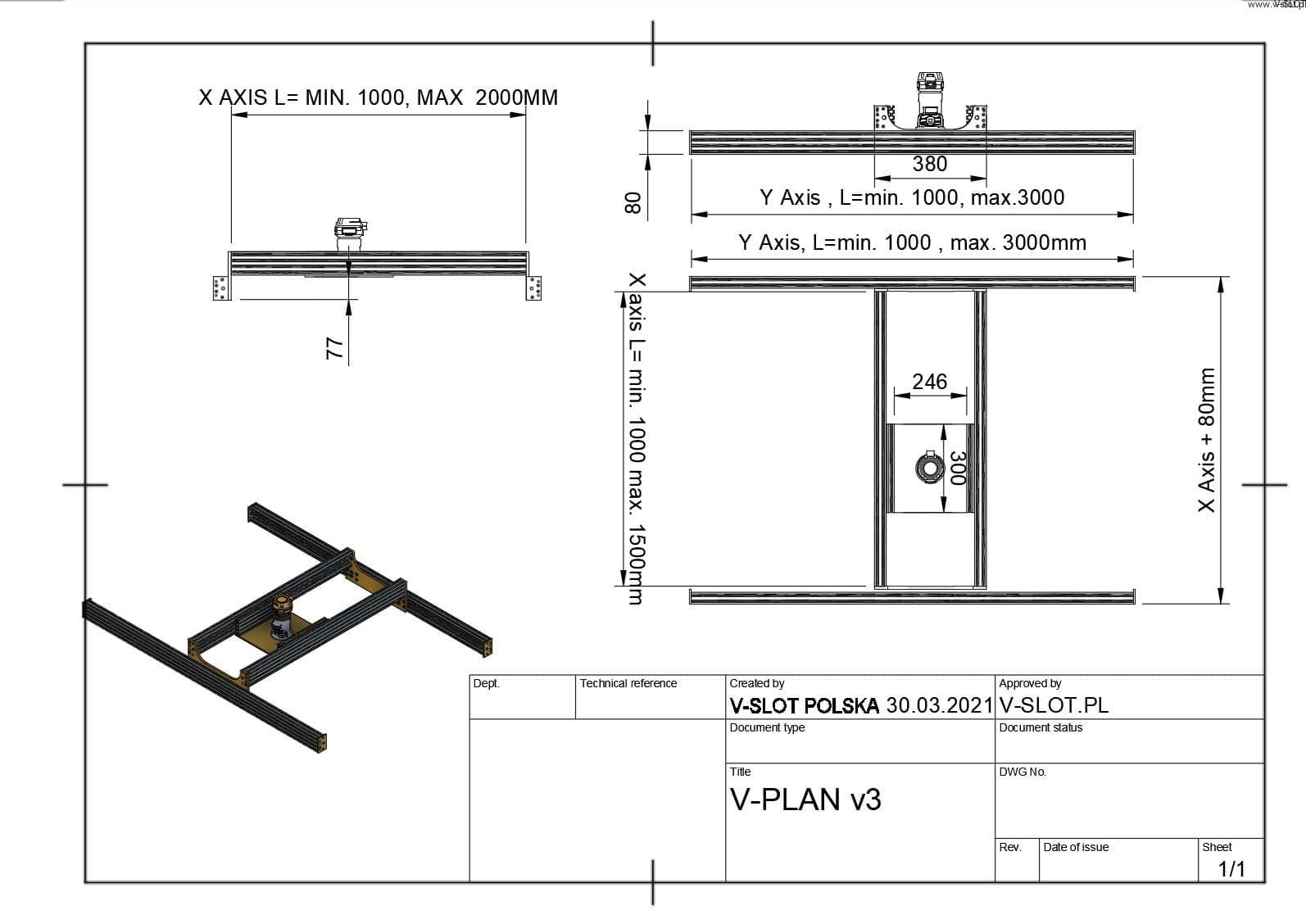

TECHNICKÉ VÝKRESY:
