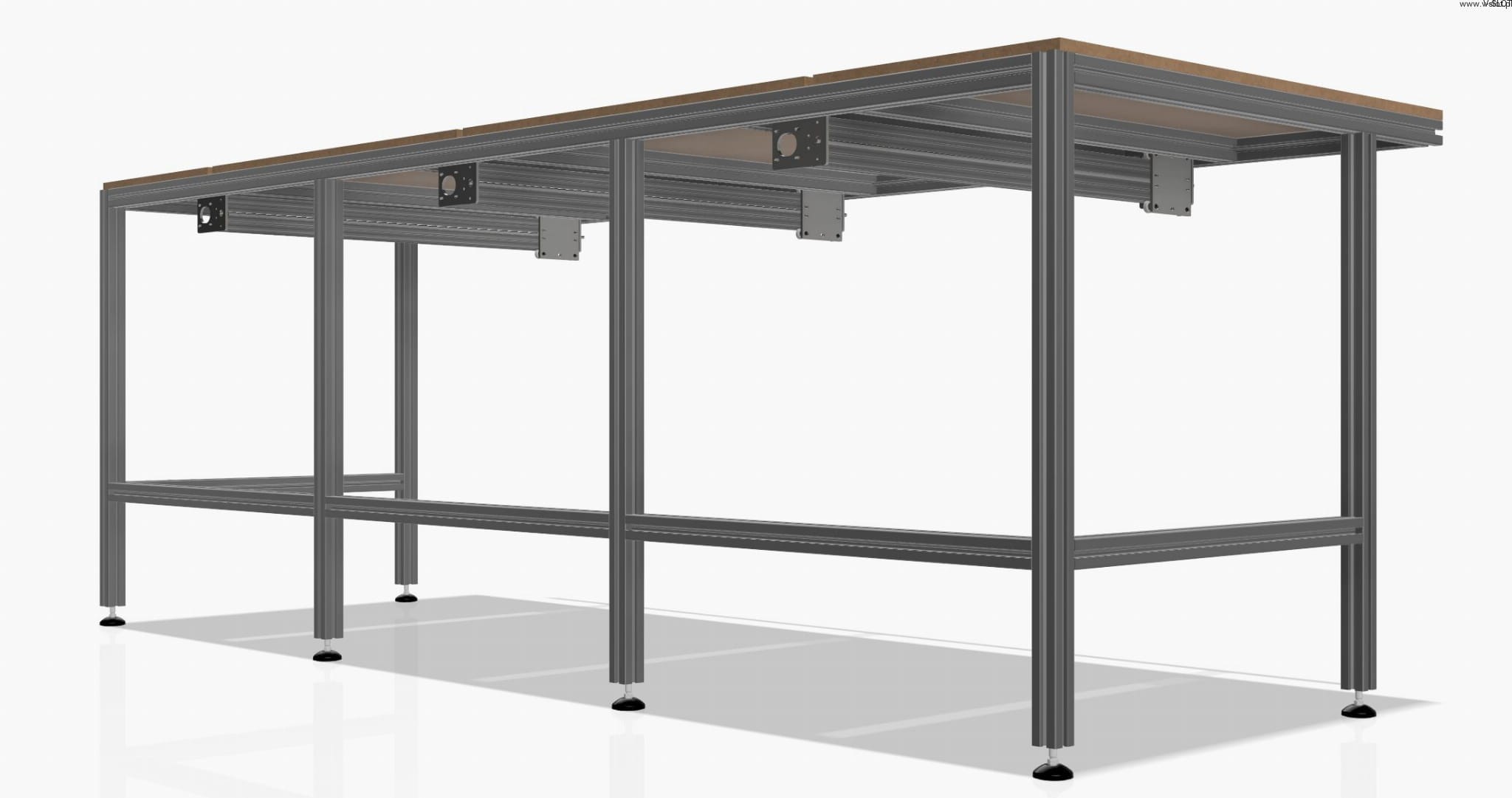

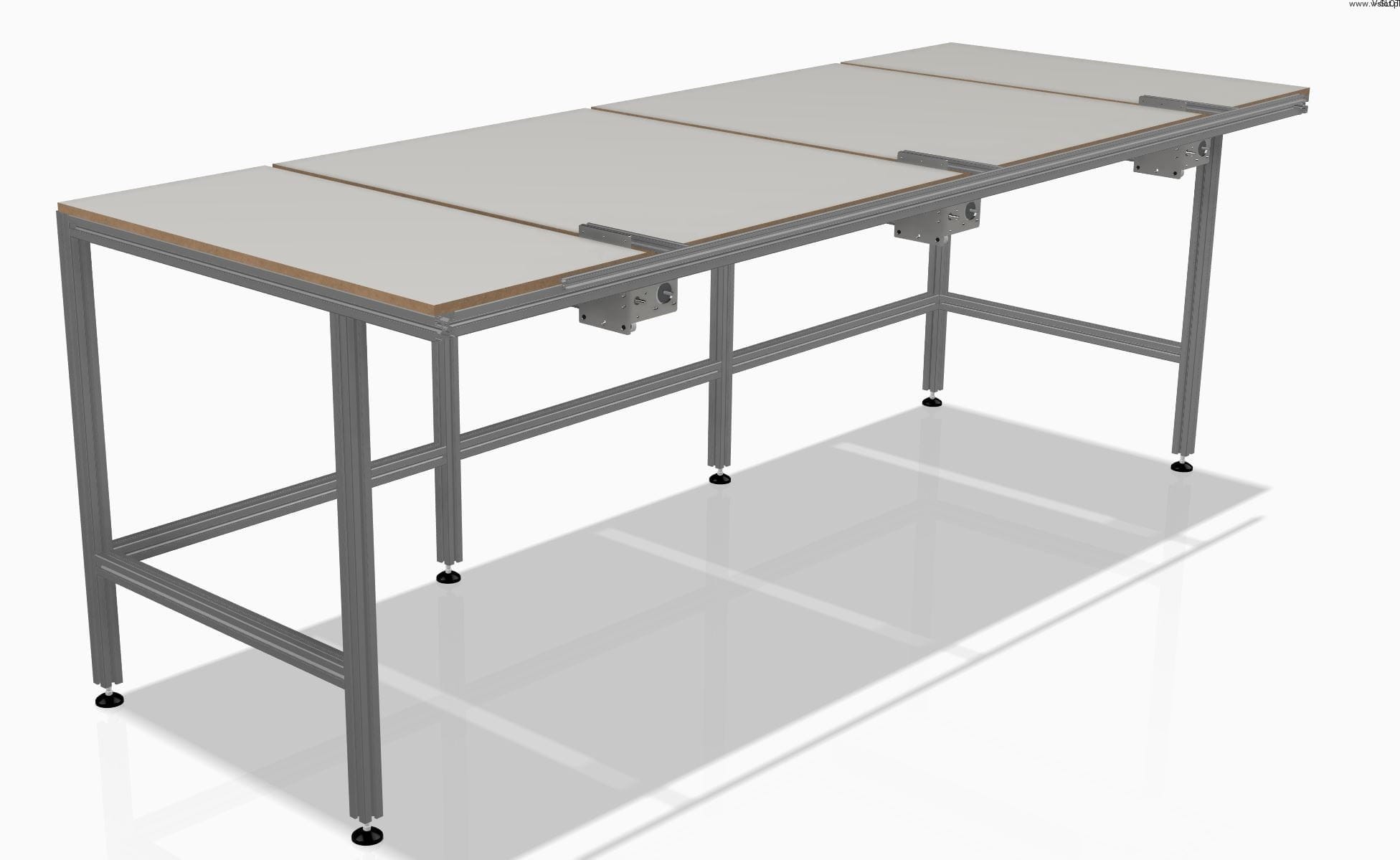

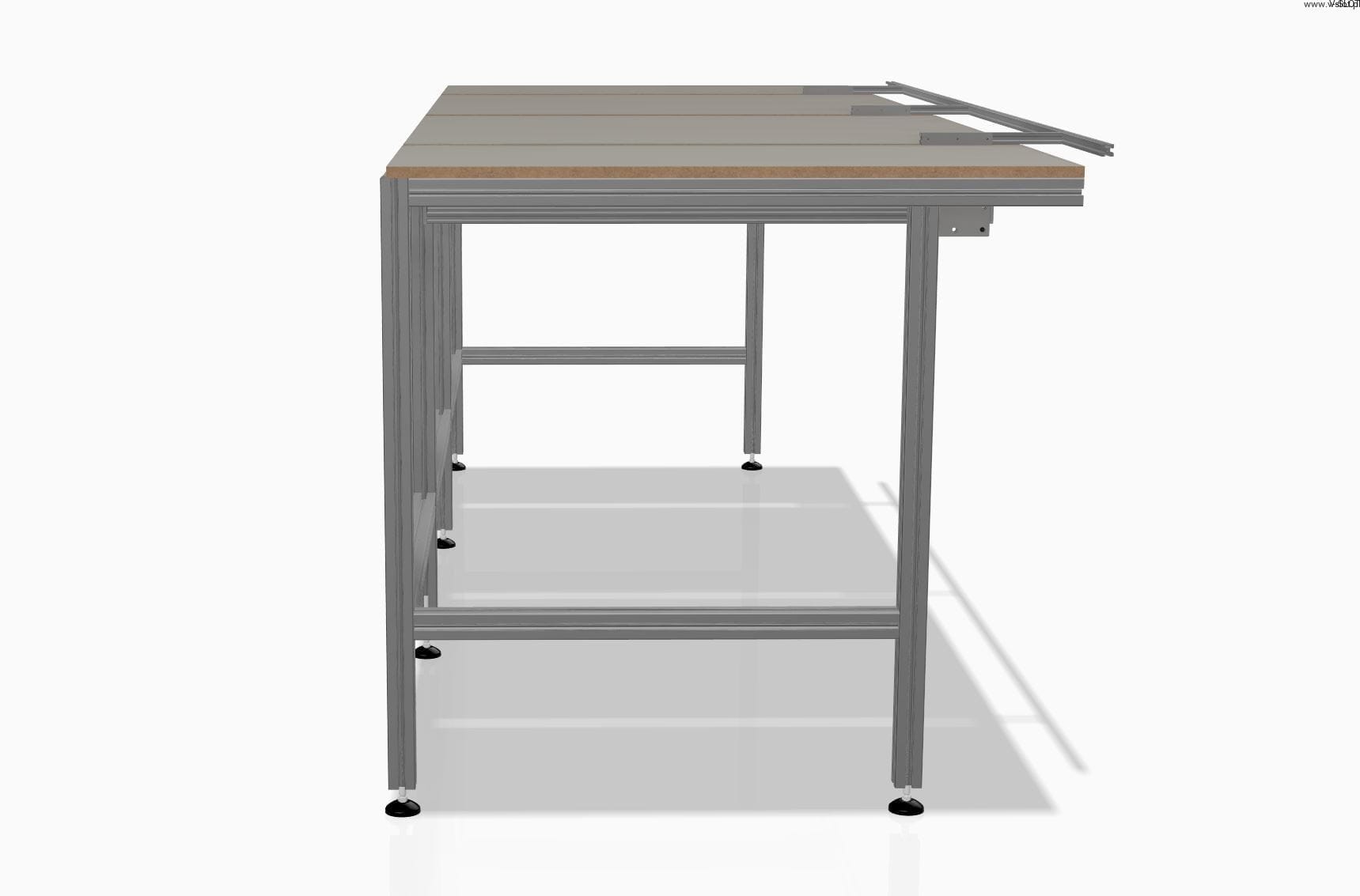

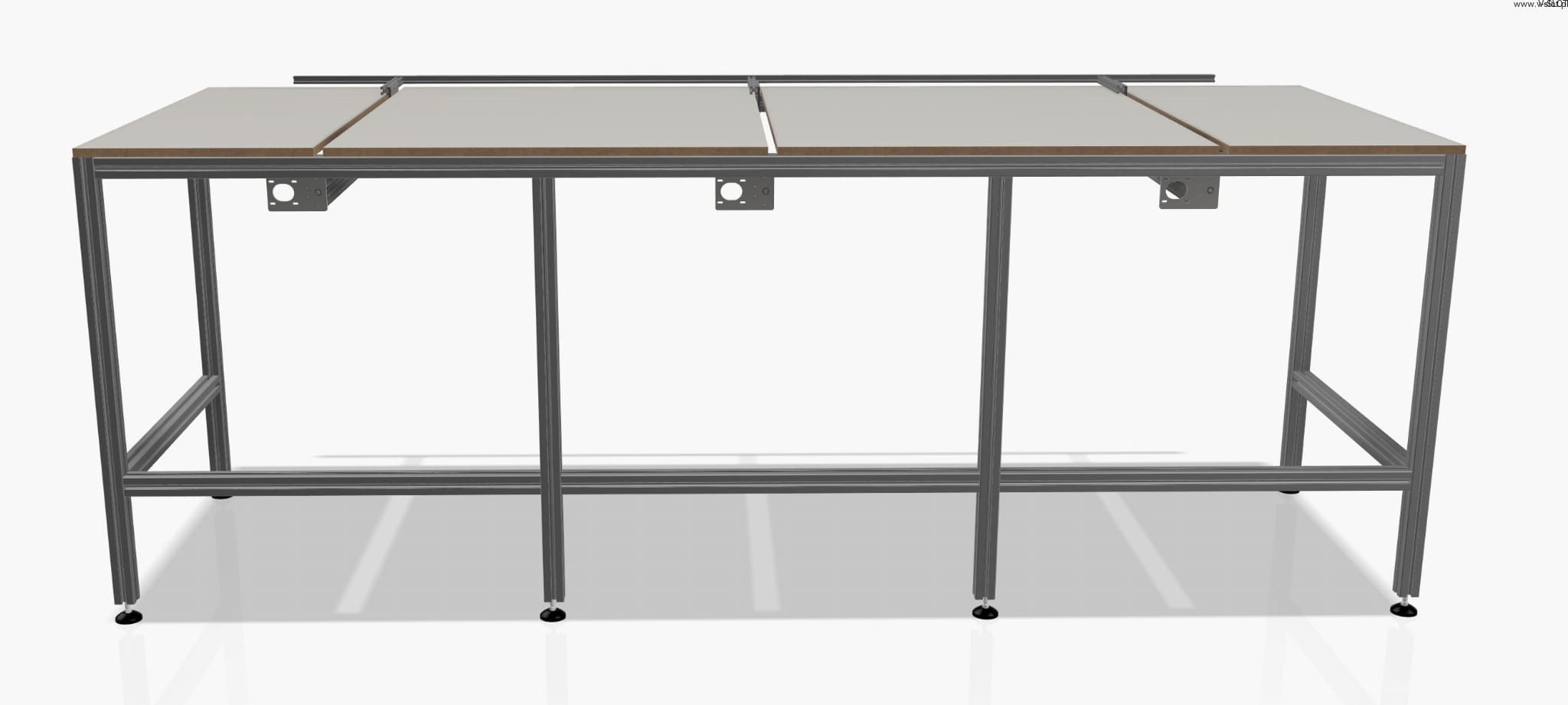

poloautomatický stůl pro ohraňovací lis 2,92 X 1,1 m

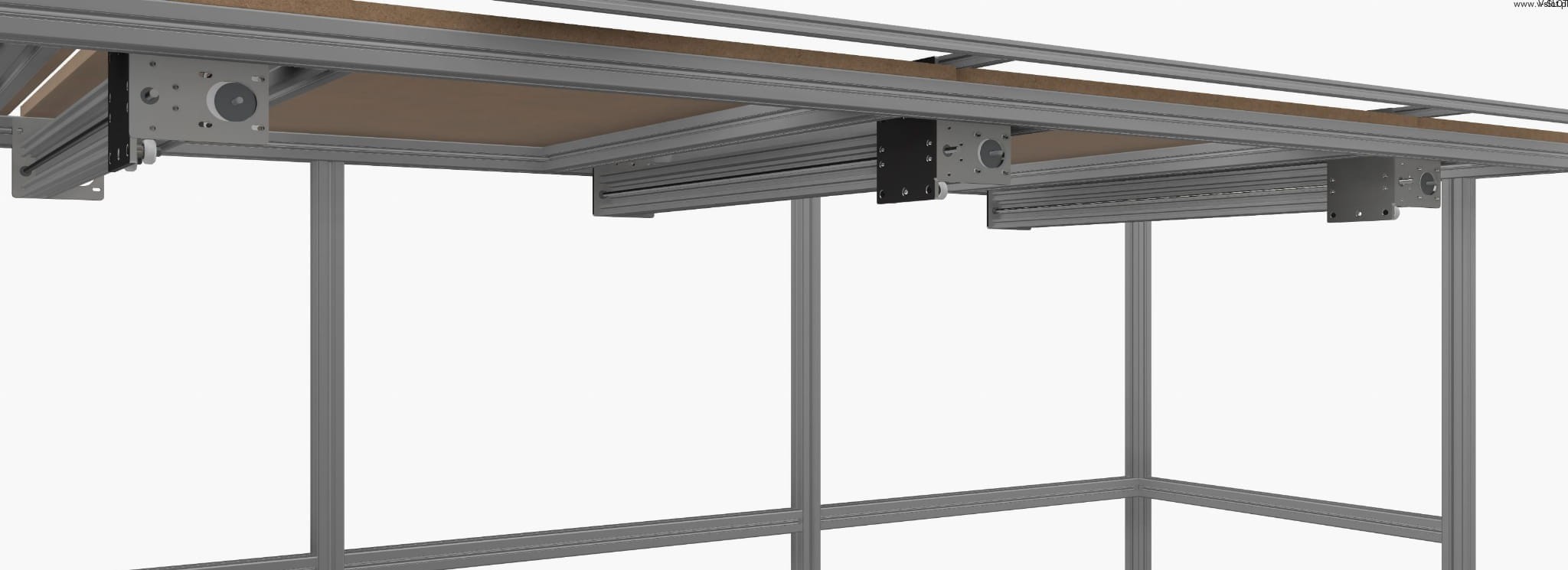

Stůl zkonstruovaný na bázi stabilních konstrukčních hliníkových profilů 40x40 a příslušenství založeného na systému V-SLOT je zajímavým příslušenstvím pro ohýbačky a ohraňovací lisy. Pohyblivý nárazník, vedený lineárními vedeními poháněnými šrouby C-BEAM, umožňuje přesné dimenzování a posun surového materiálu o definovanou vzdálenost.

Technické údaje:

• Rozměry: 2920 mm x 1100 mm

• Výška: 750 mm (+/- 20 mm)
• Hlavní materiál: hliník (profily 40x40)
• Horní deska: 18 mm silná laminovaná MDF deska
• Počet hnacích kolejnic: Počet kolejnic: 3 ks
• Rozsah pohybu nárazníku: 1: 850 mm
• Maximální rychlost pohybu nárazníku: 850 mm 3000 mm/min
• Motory: 3 ks NEMA 23 (300 oz-in)
• Koncové spínače: ANO, 2 ks , mechanické, 5V

V kombinaci se speciálním ovládáním od společnosti V-SLOT , může stůl pracovat poloautomaticky. Obsluha může zadat parametr posunu vyrovnávací paměti vzhledem k nulovému bodu (např. vzhledem k poloze koncového spínače) nebo jakýkoli jiný zadaný obsluhou.
Je také možné naprogramovat řídicí jednotku tak, aby vyrovnávací paměť prováděla posloupnost posunů podle zadání obsluhy! Tato možnost je obzvláště užitečná, pokud během procesu dochází k několika ohybům materiálu každé zadané délky.

VOLITELNÁ KONTROLNÍ STANICE (volitelná v ceně)

Aby stůl plnil svůj účel, je nutné mít řídicí jednotku.
Jako volitelné příslušenství vám nabízíme ovládací stanici pro maximální využití všech funkcí stolu.

Co je řídicí stanice:
Řídicí stanice pro ohýbačku je mobilní stůl z hliníkových profilů, ve kterém je zabudována řídicí elektronika kompatibilní se stolem.

Stanice se skládá z:

• mobilního stolu/skříňky z profilů 40x40.
• dotykového displeje 15,6"
• Počítač s operačním systémem Windows a nainstalovaným řídicím softwarem (OpenBuilds Control)
• Klávesnice a myš
• rameno obrazovky
• Napájení 24V/350W
• Řídicí jednotka
• Ovladače pro motory Nema 23
• Napájecí lišta
• Zapojení
• Pojistky


UPOZORNĚNÍ: Zájemci, kteří si zakoupí stůl bez řídicí stanice, by si jej měli sami vybavit řídicí elektronikou a softwarem.

Stůl lze vybavit dalším příslušenstvím a upravit podle vlastních potřeb. Za tímto účelem nás prosím kontaktujte telefonicky nebo e-mailem.
