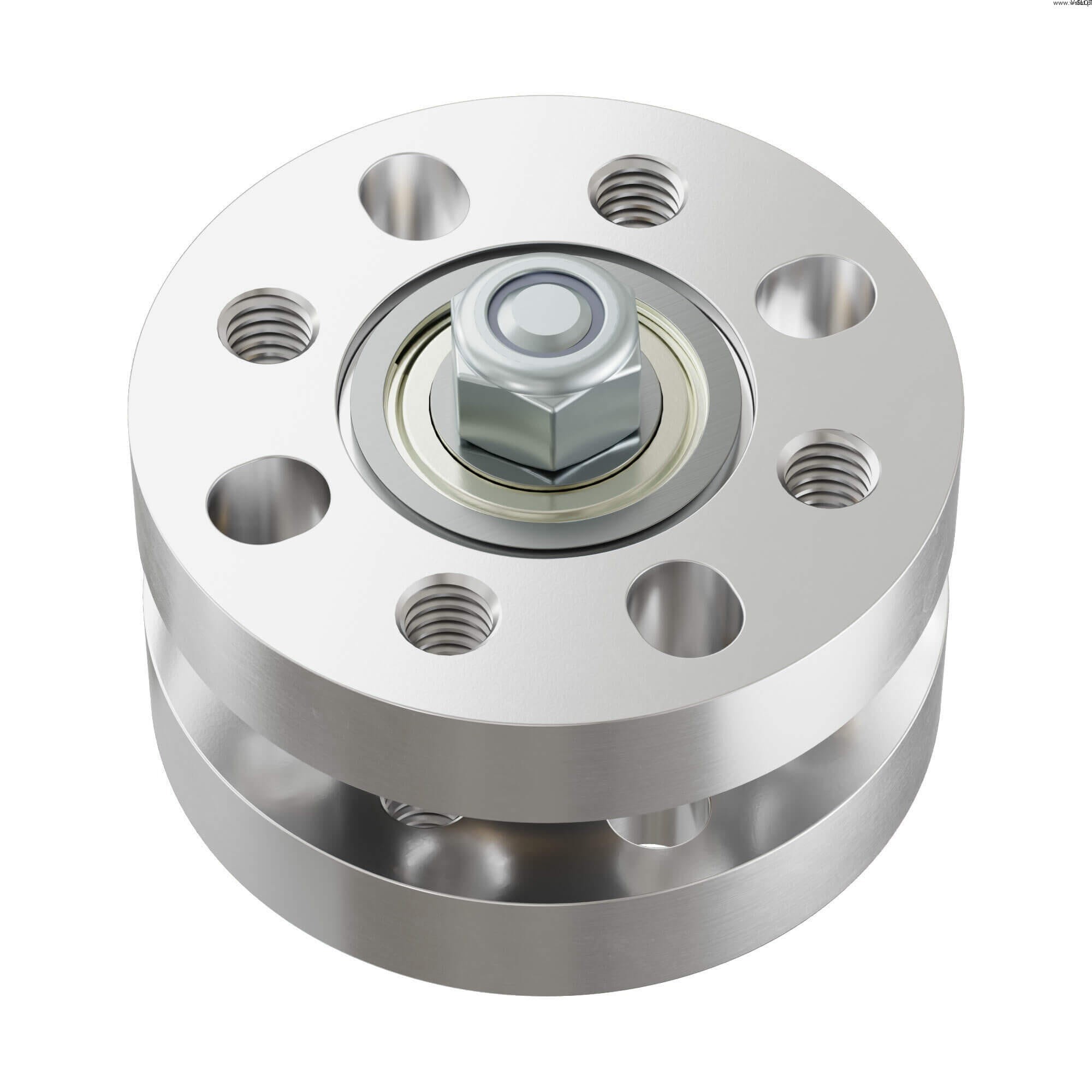

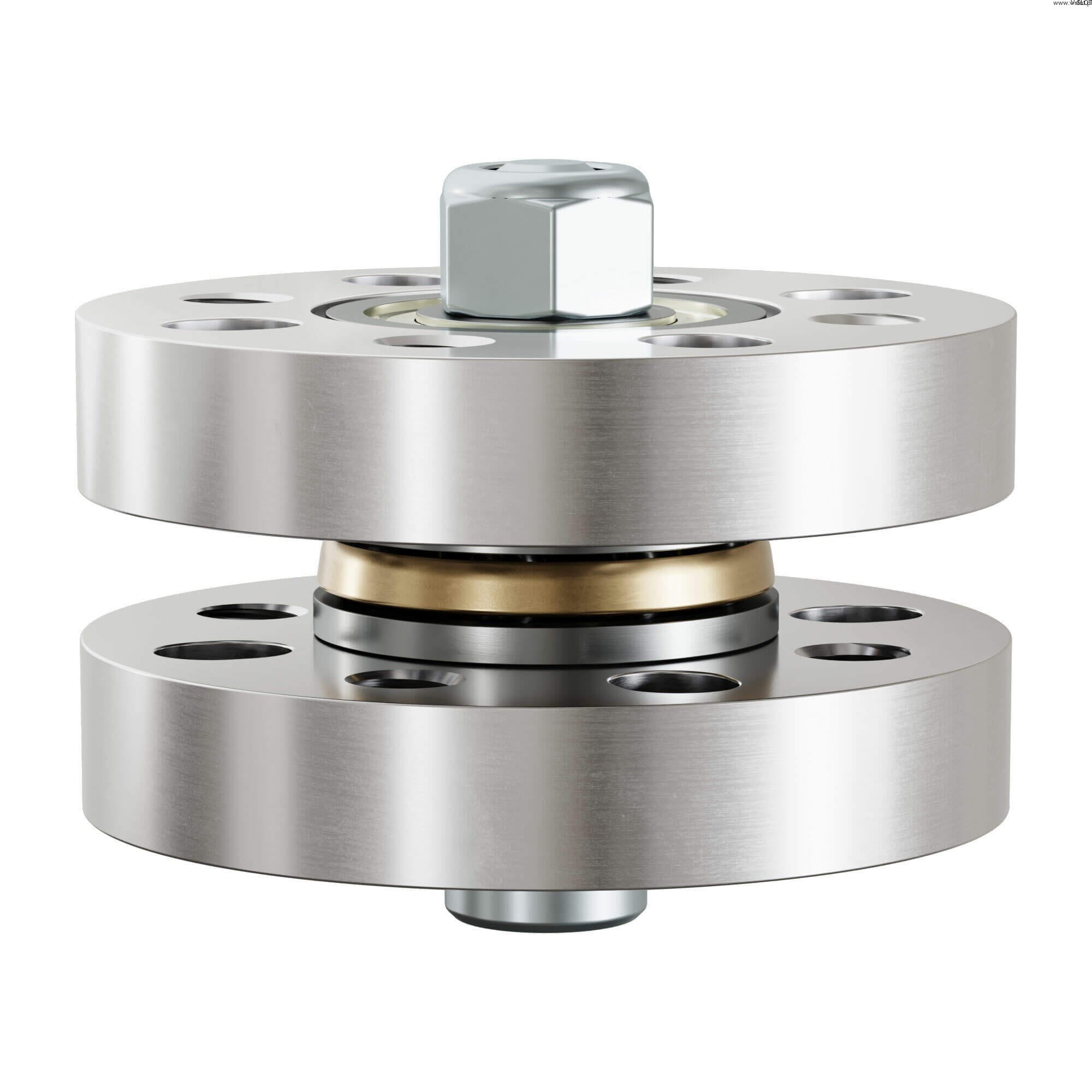

Polštářový blok s dvojitým vzorem ze série 1608 (1-1)
0
product unavailable
Popis

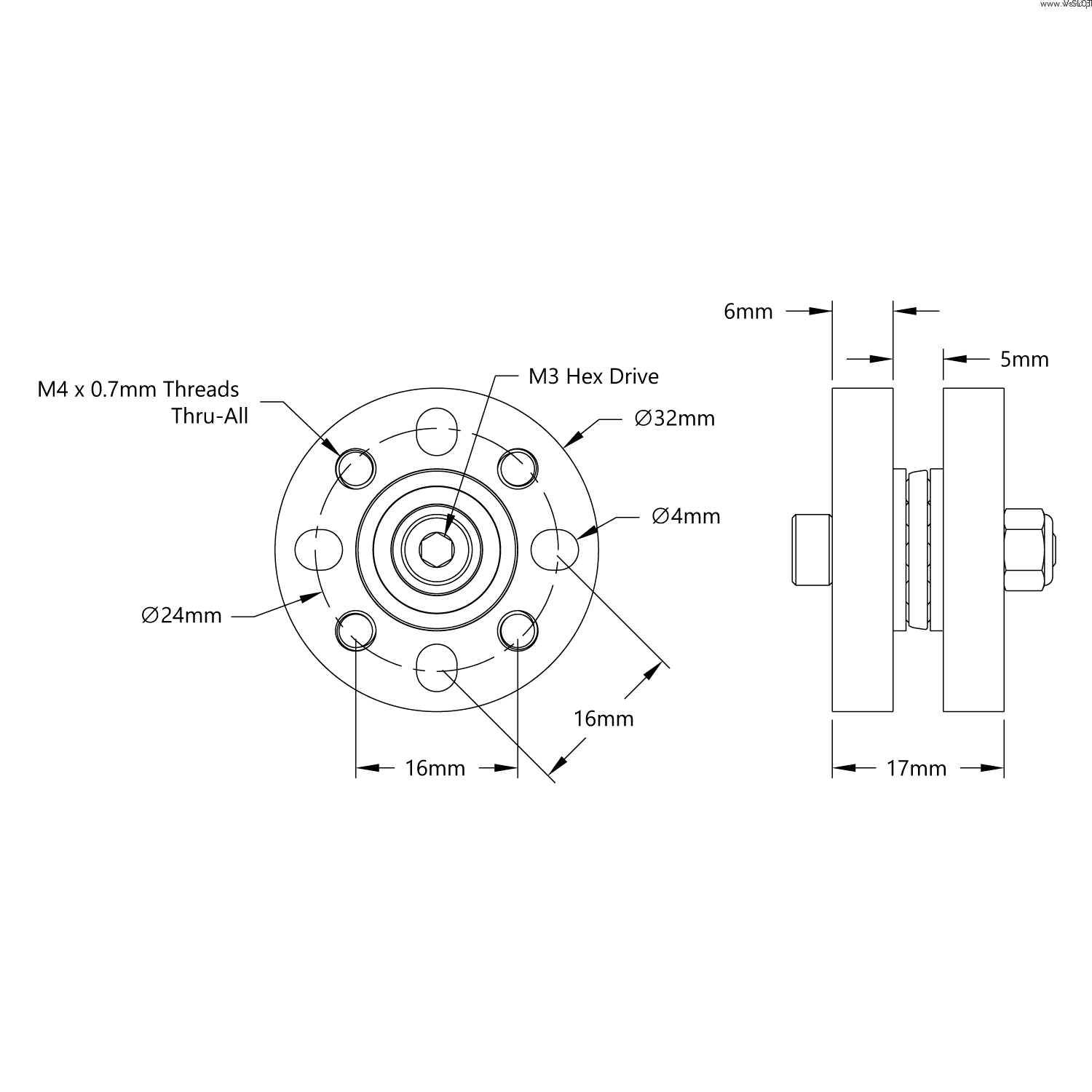

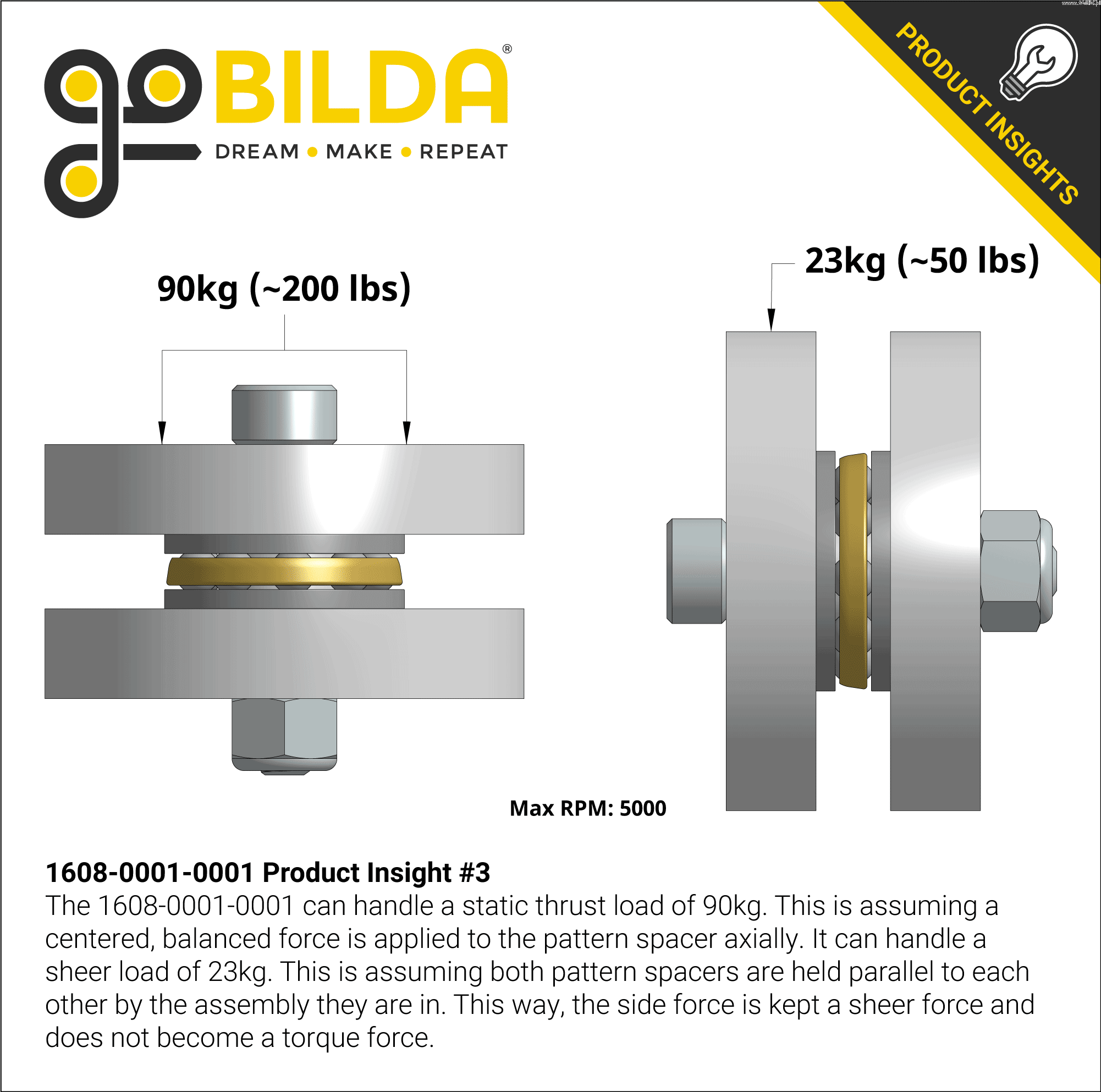

Polštářový blok s dvojitým vzorem je otočná sada s paralelními montážními plochami. Otvory se závitem umožňují montáž této sady na komponenty s průchozími otvory pomocí šroubů M4, nebo lze jednu z obou stran připevnit k otvorům se závitem za předpokladu, že vůle mezi oběma stranami polštáře je větší než 4 mm výšky šroubu M4 s hlavou válce. Axiální ložisko zajišťuje hladký chod v situaci, kdy je přítomno axiální zatížení. Sada se dodává v nesmontovaném stavu s přehledným návodem.
Sada obsahuje:
| SKU | Počet kusů: 1 ks. | Výrobek |
| 1502-0006-0165 | 1 | Rozpěrka 4 mm řady 1502 (vnější průměr 6 mm, délka 16,5 mm) |
| 1504-0032-0060 | 2 | Distanční vložka řady 1504 (vnější průměr 32 mm, délka 6 mm) |
| 1512-0008-0060 | 1 | Distanční vložka řady 1512 6 mm (vnější průměr 8 mm, délka 6 mm) |
| 1611-0514-0006 | 2 | Přírubové kuličkové ložisko řady 1611 (vnitřní průměr 6 mm x vnější průměr 14 mm, tloušťka 5 mm) |
| 1613-0516-0008 | 1 | Axiální kuličkové ložisko řady 1613 (vnitřní průměr 8 mm x vnější průměr 16 mm, tloušťka 5 mm) |
| 2800-0004-0022 | 1 | Šroub se šestihrannou hlavou řady 2800 (M4 x 0,7 mm, délka 22 mm) |
| 2812-0004-0007 | 1 | Pojistná matice s nylonovou vložkou z pozinkované oceli řady 2812 (M4 x 0,7 mm, šestihran 7 mm) |
Specifikace:
| Hmotnost | 34g |
|---|
