Popis

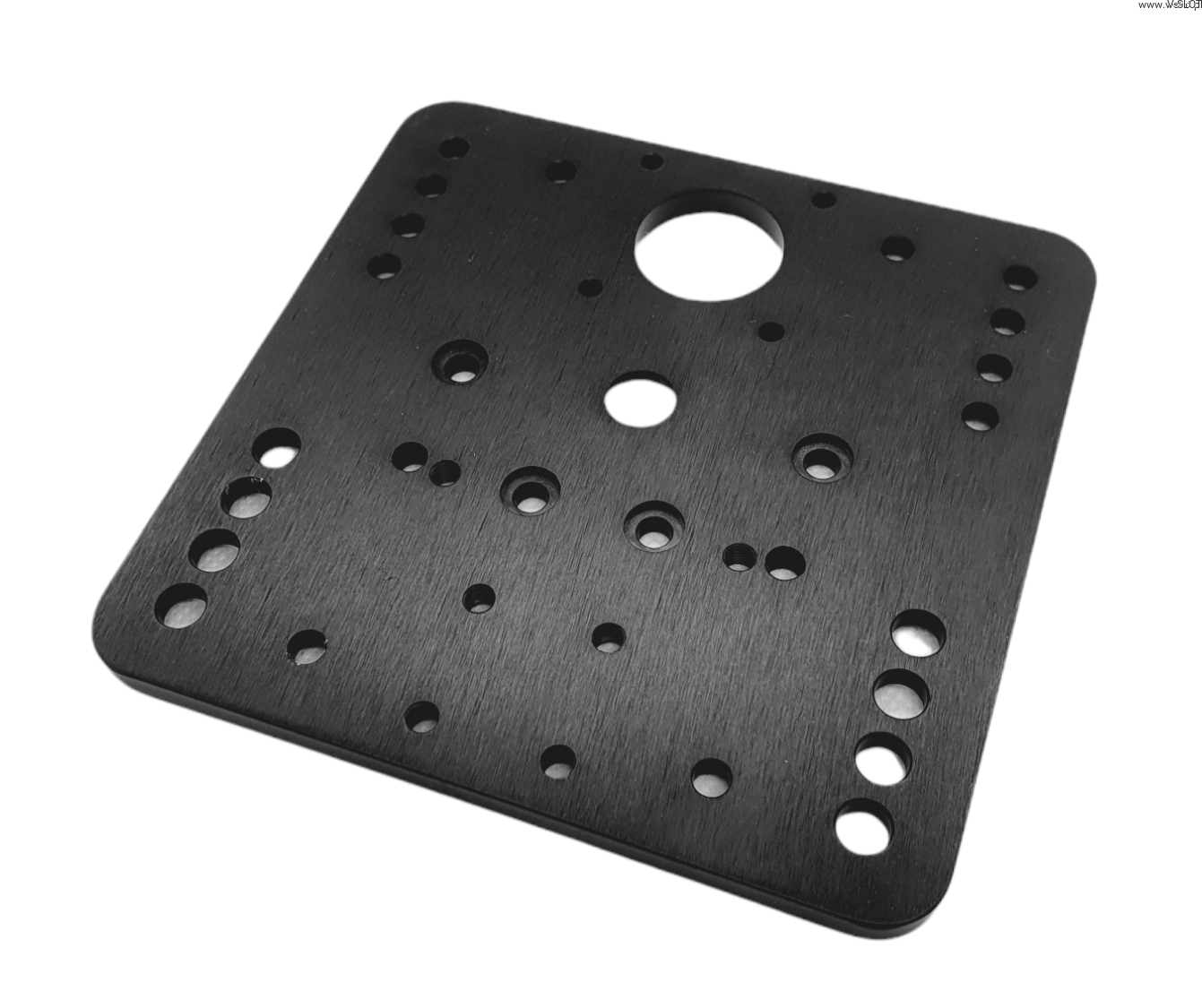

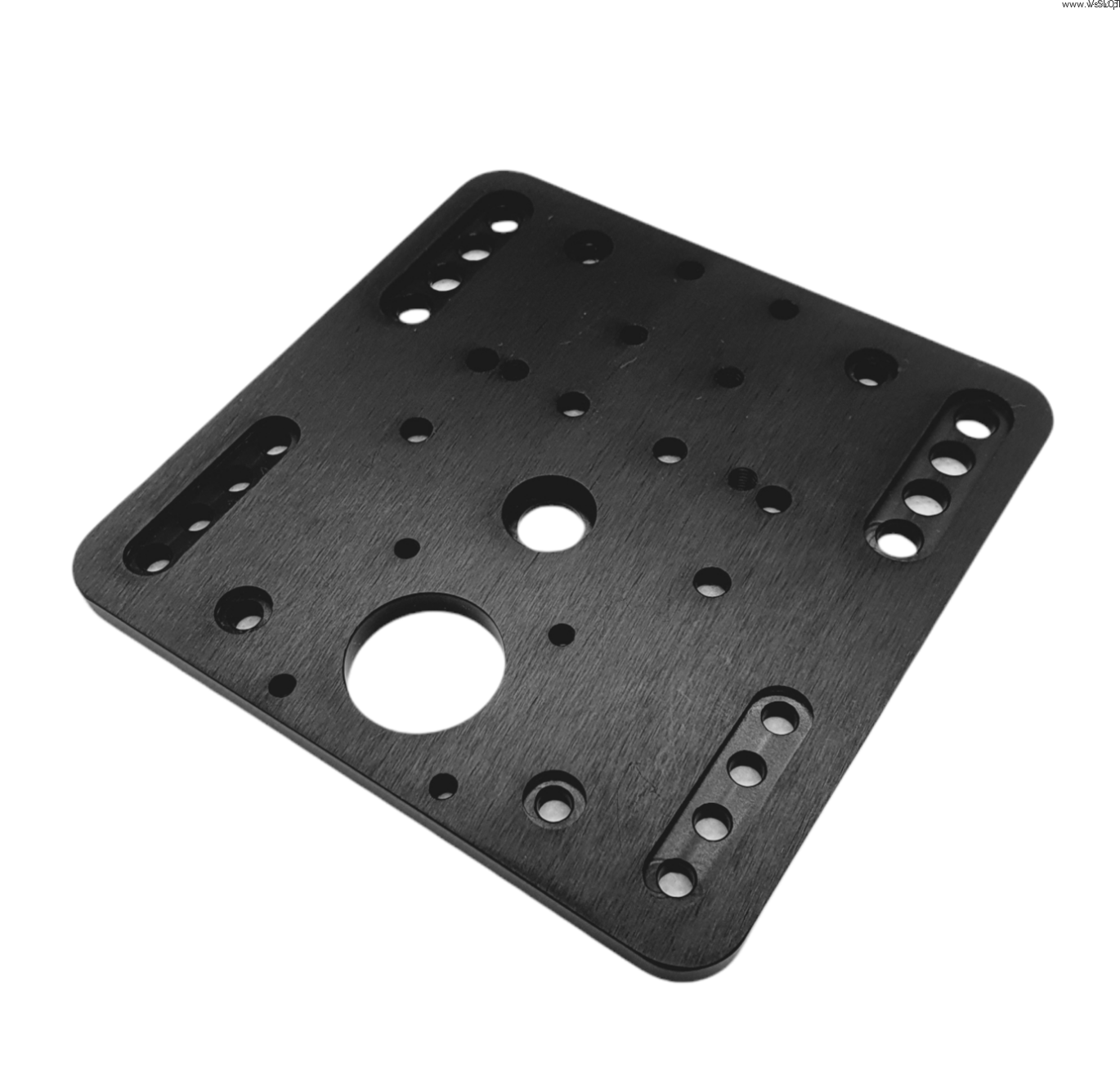

Montážní deska XL: Portálová deska C-Beam™ - XLarge + koncový držák pro ozubený řemen.
Deska navržená jako univerzální řešení, které má širokou škálu použití:
- Vhodná pro všechny profily V-Slot - 20x20 20x40 20x60 20x80 a C-Beam.
- Umožňuje konstrukci lineárního vedení na pásu s motorem Nema 17
- Skvělé pro připojení lineárních vedení pod úhlem 90º

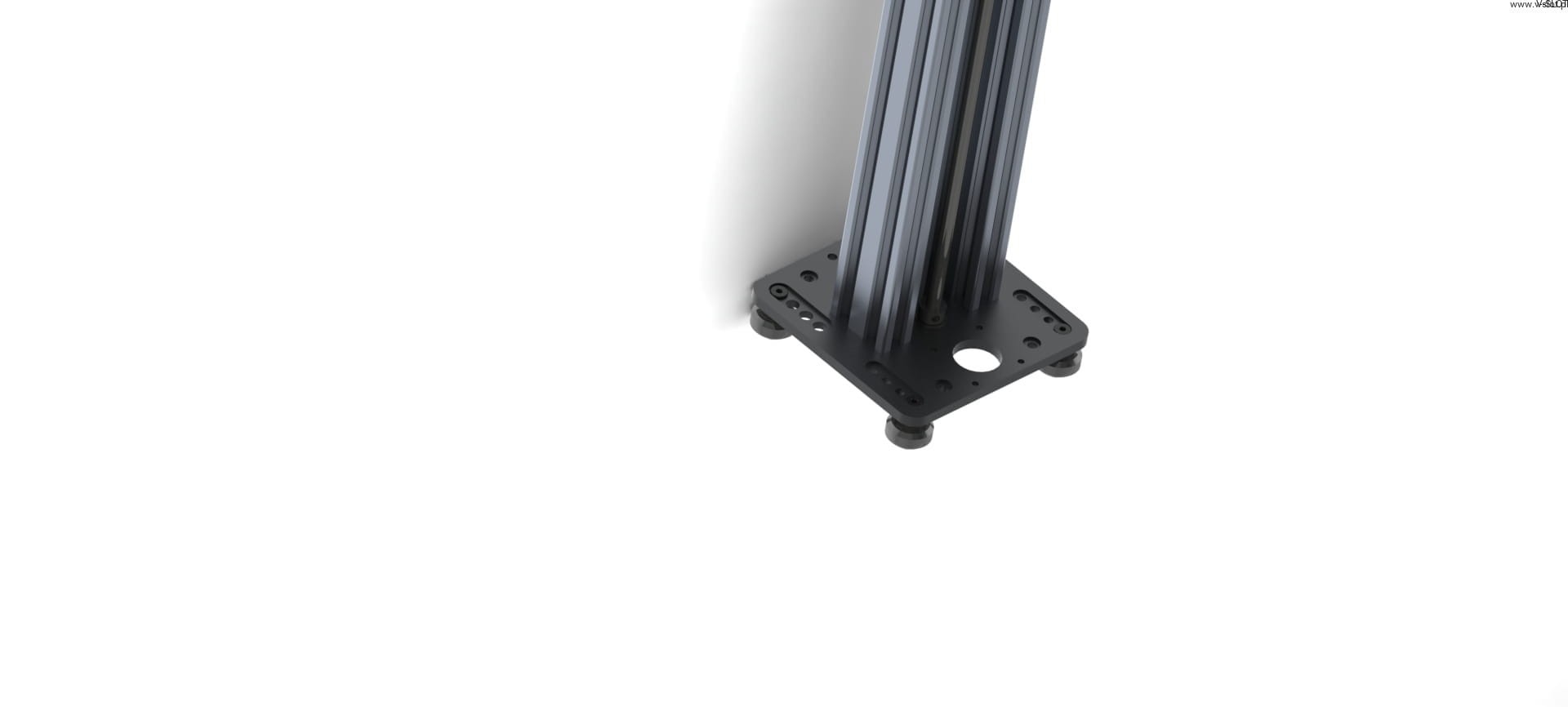

- Díky přídavným otvorům je možné ji použít jako desku pro koncovou montáž
Technical data:
Množství: 1
Materiál: Hliník 6061 - T6

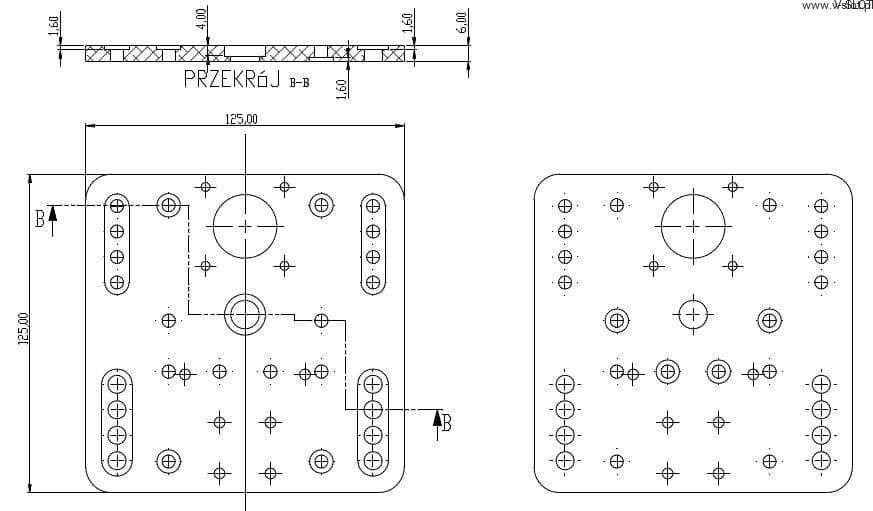

Šířka: 125 mm
Délka: 125 mm
Tloušťka: 6 mm
- Montážní otvory se závitem
- Nastavitelné koncové otvory pro vytvoření vysoce přesného a spolehlivého systému
- Možnost instalace více válečků pro bezpečný a přesný pohyb
- Černá barva (eloxovaná)

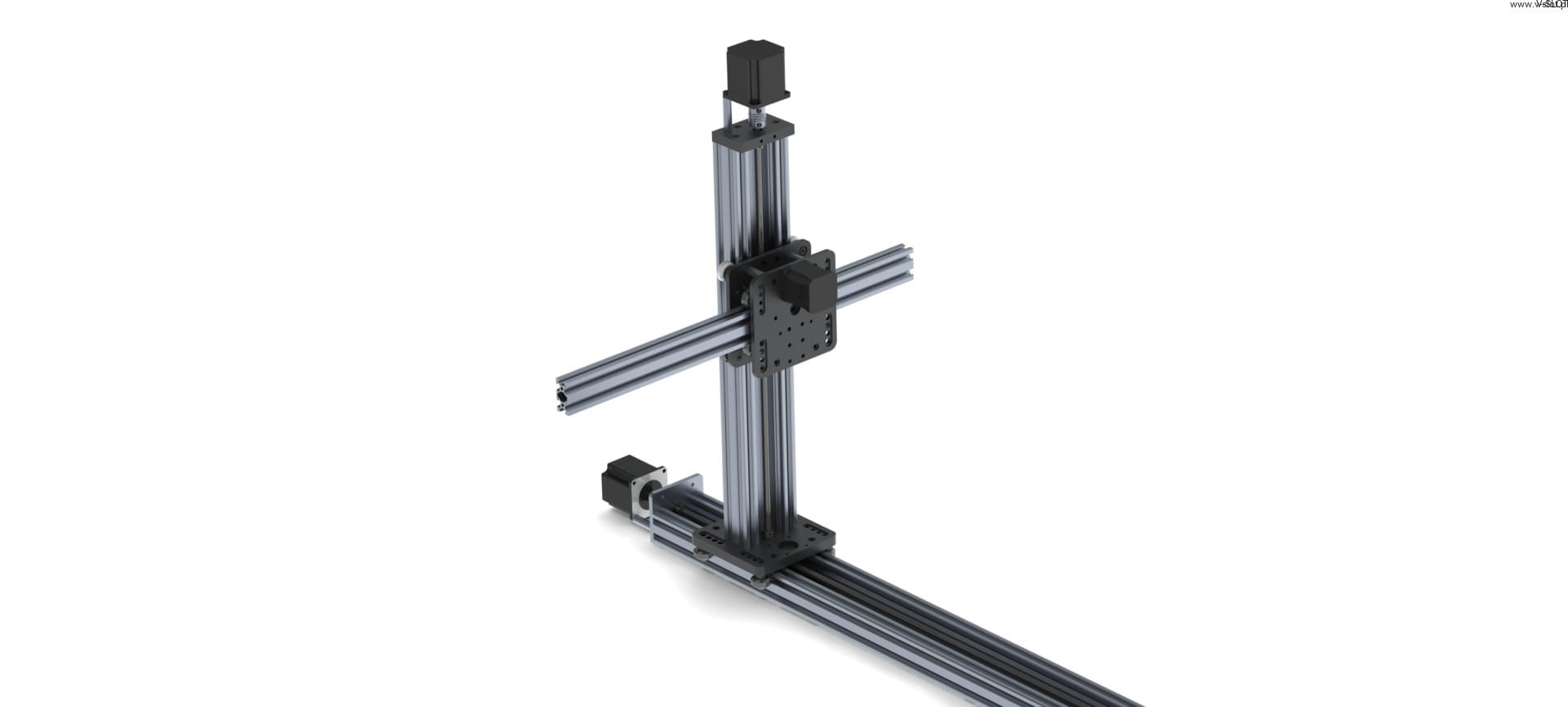

Konstrukce základního vozíku C-BEAM XLarge
Vozík lze sestavit se 4 kolečky Solid Wheel nebo Xtreme Solid Wheel. Deska má řadu otvorů, které umožňují montáž koleček pod jakýkoli profil V-Slot.
Díky speciálním otvorům ji lze použít jako koncový díl pro profil C-Beam se šroubovým pohonem.
Namontujte motor Nema 17 a použijte jej jako lineární vedení na pásu!
Pozor!
Pro lineární vedení na profilech 20x60, 20x80 a C-Beam použijte přídavnou montážní desku NEMA 17 HW1102PC.
