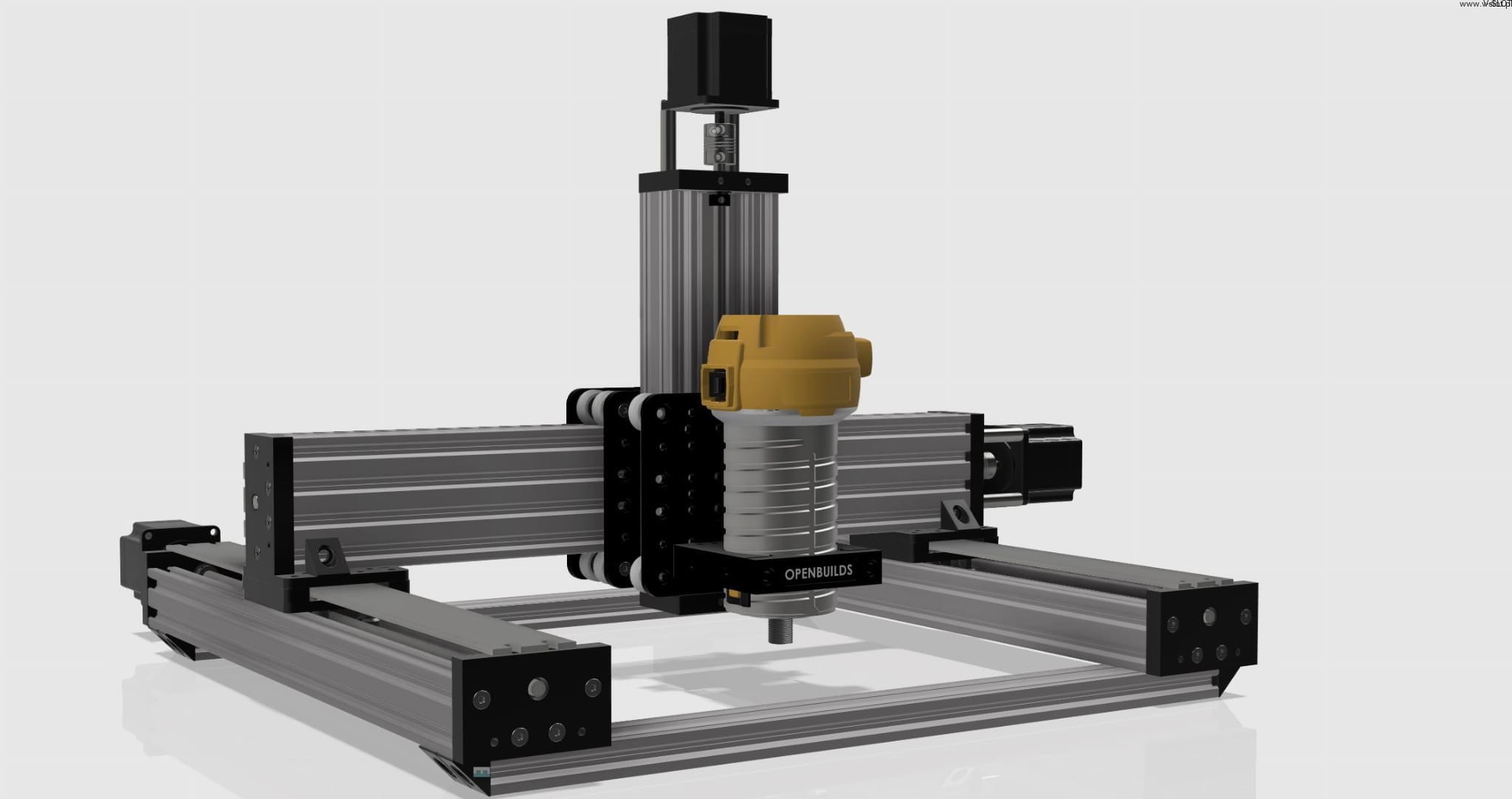

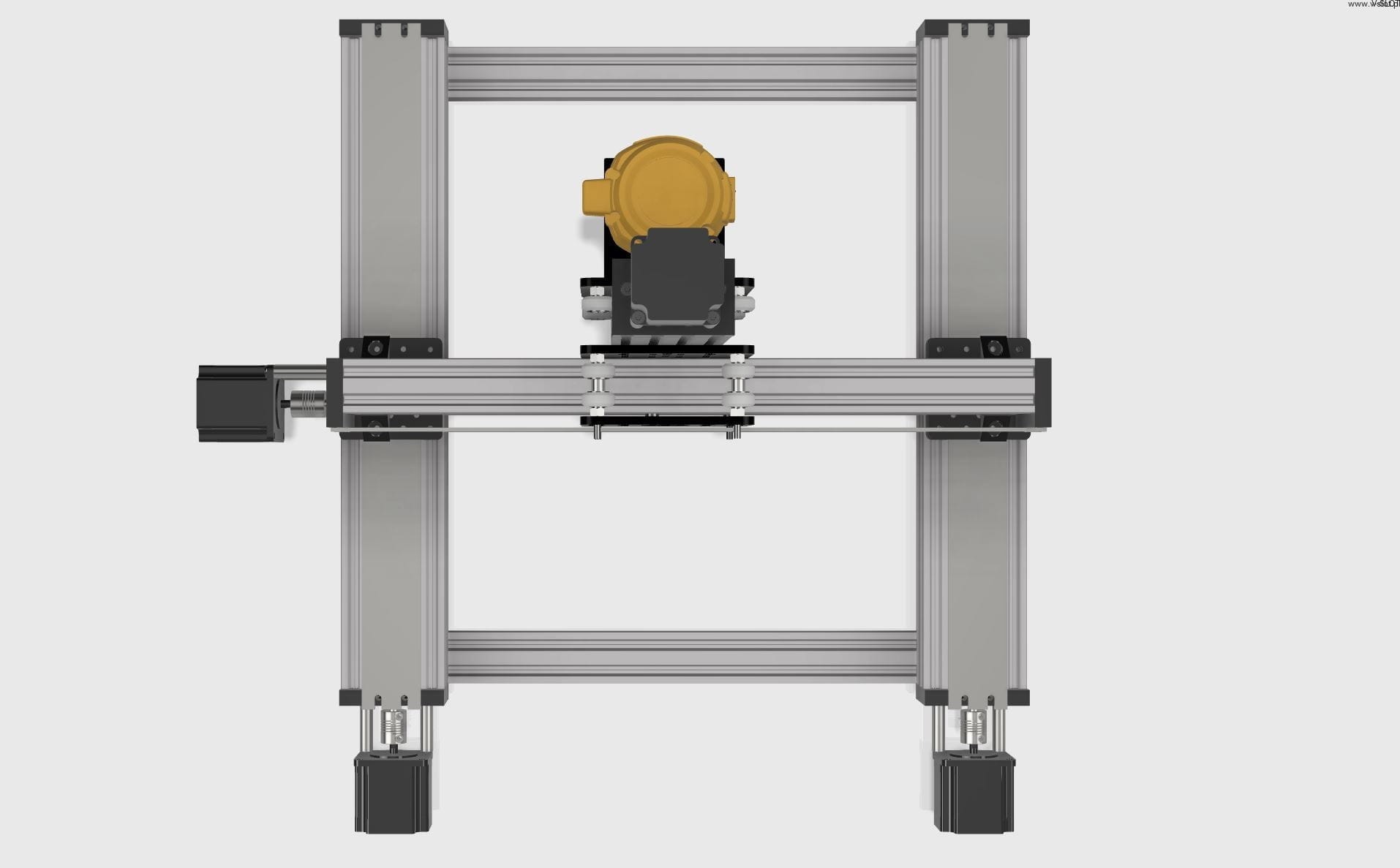

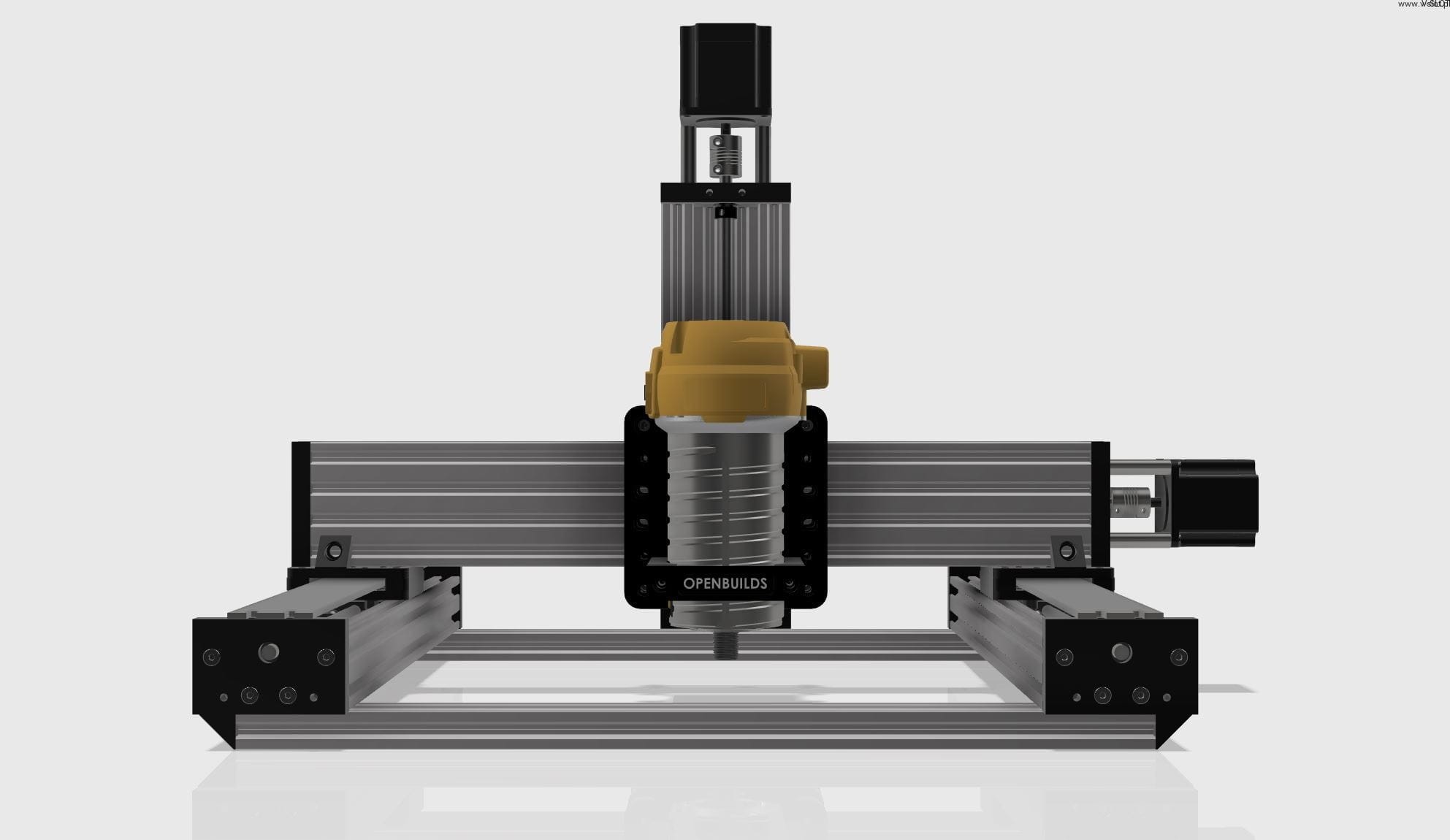

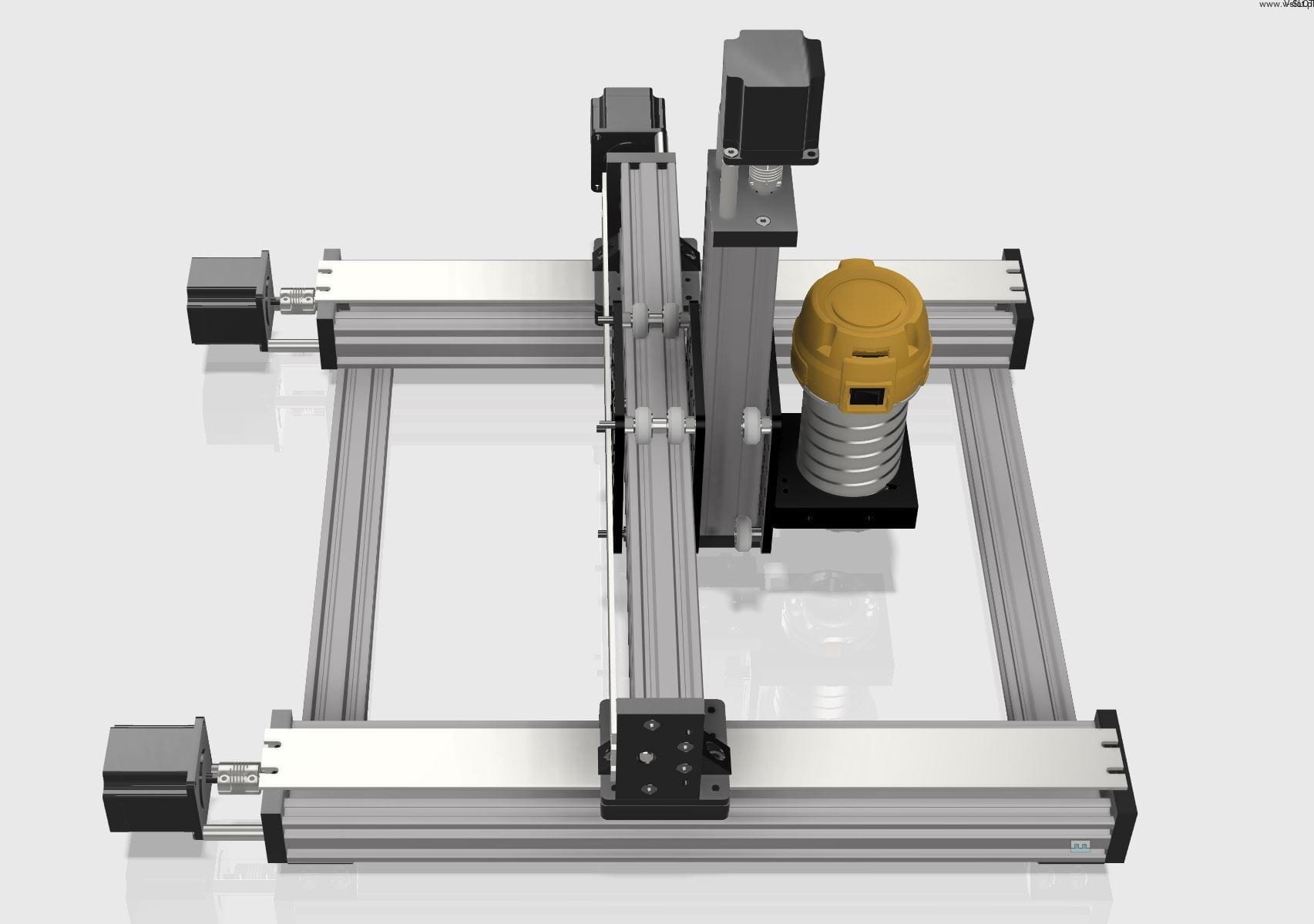

Frézka V-GRAV v1

Přenosná CNC frézka je kompletně sestavena z komponent V-SLOT OpenBuilds. Malé rozměry, možnost úprav a snadná přeprava jsou jen některé výhody této konstrukce.

ÚČEL CNC FRÉZKY V-GRAV

Frézka V-GRAV byla vyvinuta na základě diskusí s našimi zákazníky, kteří nakupují zařízení dostupné v našem obchodě.
Zákazníci společnosti V-SLOT Polsko nám navrhli vytvořit CNC konstrukci určenou především pro zpracování měkkého/tvrdého dřeva a plastů, která by byla mobilní a umožňovala frézování kdekoli.
Zejména zákazníci, kteří se zabývají výrobou nábytku a chtějí své výrobky personalizovat, potřebují jednotku, která jim umožní provádět frézování přímo u zákazníka nebo na velkorozměrovém materiálu.
Například na desku stolu lze vyfrézovat logo zákazníka nebo název společnosti. Pro zpracování velké stolní desky je zapotřebí frézka s velkou pracovní plochou, což vyvolává potřebu takového zařízení. Kromě nákladů na velkou CNC frézku je často důležitým aspektem i prostor potřebný pro zřízení velké CNC frézky. Přenosná frézka V-GRAV si najde místo ve většině dílen, protože zabírá jen asi 650 x 650 mm a je poměrně lehká (asi 20 kg). Navíc umožňuje provádět rytiny a řezy do materiálů s velkou plochou!

JAK PRACOVAT S FRÉZKOU V-GRAV?

Frézka V-GRAV je lehká tříosá CNC konstrukce, jejímž hlavním úkolem by mělo být gravírování do materiálů, jako jsou MDF, překližka, měkké/tvrdé dřevo a plast.
Při použití vřetena DeWalt D26200 doporučujeme používat frézy s řezným průměrem ne větším než 4 mm.
Umístěte stroj na povrch obrobku (např. na desku stolu) v oblasti, kde se bude pracovat. Po připojení k napájení (230 V) a počítači nebo rozhraní je zařízení připraveno k práci.

Jak se stroj připevňuje k základně?

Mobilní frézku V-GRAV jsme v naší společnosti testovali na materiálech, jako je např:

MDF suroviny
MDF laminované
HDF desky
Překližka
měkké dřevo

Při obrábění výše uvedených materiálů umožňuje stroj frézování v těchto materiálech bez nutnosti použití dalších přípravků.
Průměrné parametry, při kterých nedošlo k posunu konstrukce na výše uvedených plochách, jsou :

Průměr frézy: 3,175 mm.
rychlost frézování: 2000 mm
Maximální hloubka záběru pro jeden průchod: 1 mm
Otáčky vřetena: 16 000 - 20 000 ot/min.

Nic méně je třeba upozornit, že existuje riziko pohybu stroje po povrchu. Proto nedoporučujeme pracovat se strojem bez připevnění k pracovní ploše.
Zařízení je vybaveno rohy typu L, které umožňují například přišroubovat stroj přímo ke zpracovávanému materiálu nebo k předem připravené konstrukci pro upevnění stroje. Kromě toho je možné využít profilové drážky k instalaci přídavných svorek (které je třeba zakoupit a instalovat na místě) pro upevnění stroje k povrchu.

Víme také, že v některých případech není možná instalace přímo na povrch pomocí šroubů vzhledem k tomu, že upevňovacími šrouby nemůžeme obrobek poškodit. Z tohoto důvodu předpokládáme, že v blízké budoucnosti zavedeme další vakuové úchyty, které budou konstrukci stabilizovat a fixovat k materiálovým dílům.

POUŽÍVEJTE KONSTRUKCI JAKO KLASICKÝ CNC STROJ!

Přestože je stroj V-GRAV V1 určen k frézování na libovolném místě, lze jej použít i k frézování malých dílů!
Ve videu, které najdete na našem kanálu YouTube V-SLOT Poland (video je také níže), představujeme možnosti stroje V-GRAV v1 - doporučujeme ke zhlédnutí!

TECHNICKÉ ÚDAJE:

Model: V-GRAV v1
Typ profilů: V-SLOT 2040 a C-BEAM
Pohon: šroub (ACME 8 mm)
Motory pohonu: NEMA 23
Vnější rozměry (bez motorů): 500x500mm
Vnější rozměry (s motory) : Přibližně 650*650mm
Vnitřní pracovní plocha (X/Y): 240x274mm
Rychlost pohybu osy max. 3500 mm/min
Celkový pohyb vozíku v ose Z: cca 80 mm
Hmotnost: cca 20 kg

VIDEOPREZENTACE:

Pro seznámení s použitím a možnostmi zařízení jsme připravili video na našem kanálu YouTube.
Doporučujeme vám, abyste si materiál přečetli.

PROJEKT VE VÝVOJI!

CNC frézka V-GRAV je ve vývoji. To znamená, že předpokládáme zavedení dalších možností, které zlepší práci se zařízením.
Při navrhování stroje a komponent, které budou k dispozici jako příslušenství pro frézku V-GRAV, uděláme vše pro to, aby nové komponenty byly kompatibilní s modelem, který si zakoupíte.

V rámci vývoje tohoto projektu předpokládáme zavedení takových prvků, jako jsou :Přídavný rám pod konstrukci, který vám umožní vytvořit malou stolní frézku
Sada vakuových držáků, která umožní stabilní instalaci stroje na povrch bez nutnosti jeho přišroubování.

NAKONFIGURUJTE SI PODLE SVÝCH POTŘEB! NAKONFIGURUJTE SI PODLE SVÝCH POTŘEB!

Stejně jako u mnoha jiných zařízení nabízených naší společností necháváme na vás, abyste si zařízení nakonfigurovali podle svých potřeb.
Základní cena zahrnuje mechanické prvky zařízení (hliníkové profily, hnací šrouby ACME, šrouby, matice, hliníkové desky, spojovací materiál) potřebné k sestavení rámu/skeletu zařízení. V závislosti na vašich potřebách by mělo být zařízení vybaveno následujícími komponenty:

Motory: žádné nebo 4x NEMA 23
Pružiny: Žádné nebo 1x DeWalt D26200 (s objímkou pro frézy s průměrem stopky 8 mm) / RoutER11 OpenBuilds
OVLADAČ: žádný nebo 1x BlackBox OpenBuilds
DOPLŇKOVÉ PŘÍSLUŠENSTVÍ: Žádné nebo sada příslušenství (3x koncový spínač, 2,3,4 drátové kabely pro elektronické komponenty, napájecí zdroj 24V/300W, vodítka drátů, drážkové zátky, LED kroužek, bezpečnostní spínač, senzor pro osu Z)
Montážní služba: Zařízení v komponentech pro vlastní stavbu nebo zařízení smontované a předem zkalibrované společností V-SLOT Polsko.
Ovládací panel: žádný nebo InterFace (panel umožňuje ovládat zařízení bez připojení k počítači)
Laser: žádný nebo PLH3D-6W Optlaser (umožňuje gravírování do různých materiálů).

NĚKOLIK INFORMACÍ O PŘÍSLUŠENSTVÍ:

Frézku můžete zakoupit společně s vřetenem DeWalt D26200 nebo vřetenem RoutER11, které umožňuje práci v mnoha různých materiálech.

Frézka DeWalt D26200 je dodávána s pouzdrem, které umožňuje instalaci fréz se stopkou 8 mm, a za příplatek lze dokoupit pouzdra 3,175 mm nebo 6 mm. Společnost DeWalt vám umožní nastavit otáčky v rozmezí od 16 000 do 27 000 ot.

RoutER11 je specializované vřeteno od společnosti OpenBuilds USA, které nabízí rozumný výkon za optimální cenu.
Velkou výhodou vřetena je sada pouzder, která umožňuje montáž fréz o průměru 3,175, 3 mm, 6 mm a 6,35 mm!

OVLADAČ BLACKBOX NEBO VLASTNÍ OVLADAČ

Doporučujeme jedinečný ovladač BlackBox OpenBuilds, který je dodáván se softwarem OpenBuilds Control.
BlackBox je řídicí deska určená pro CNC zařízení, která umožňuje ovládat pohony (X/Y/Z), koncové spínače a má také mnoho dalších konektorů, které vám umožní zařízení rozšířit! BlackBox je mimo jiné vybaven konektory 0-10V, relé, konektorem pro senzor osy Z a dalšími. Pokud budete v budoucnu potřebovat připojit laser, ovládat plazmu nebo jiné zařízení, BlackBox vás nebude omezovat!
Pokud však máte vlastní řídicí jednotku, můžete se rozhodnout tuto jednotku nekupovat.
