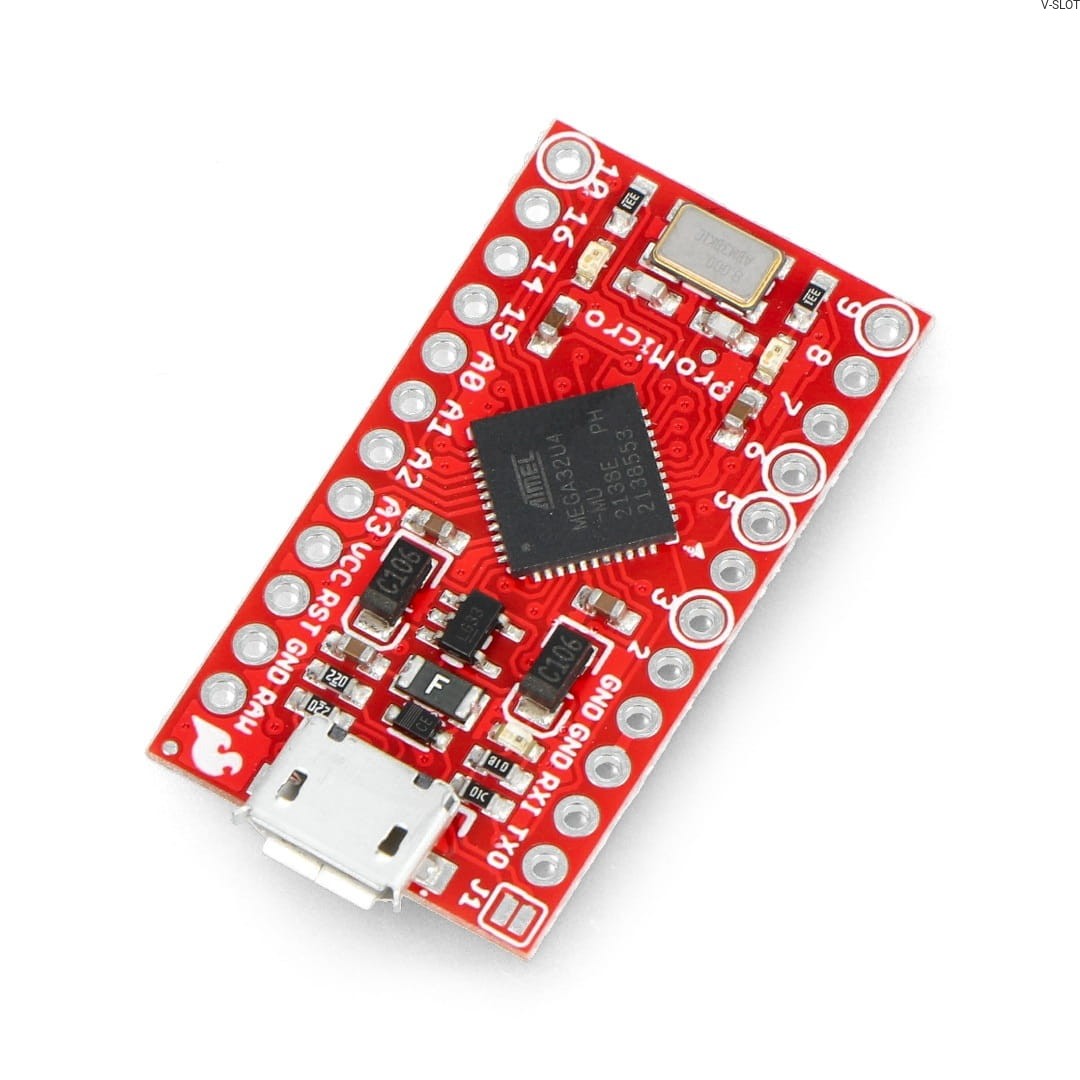

Modul Pro Micro vychází z modulu Leonardo a má malé rozměry 33 x 18 mm. Jeho konstrukce využívá mikrokontrolér Atmega32U4 z rodiny AVR. Má 20 digitálních I/O, z nichž pět lze použít jako výstupy PWM a 12 jako analogové vstupy. Čip pracuje s napětím 3,3 V a je taktován hodinovým signálem 8 MHz. Na rozdíl od Arduina Micro nemá Pro Micro žádné pájecí konektory a žádné resetovací tlačítko. Uživatel se sám rozhodne, které vodiče potřebuje, díky čemuž je deska malá.

Napájení:

Modul lze napájet kabelem micro USB nebo externím zařízením, například síťovým adaptérem, baterií nebo akumulátorem. Pokud je napájecí napětí vyšší než 3,3 V, mělo by být připojeno k vývodu RAW, který je připojen ke stabilizátoru. Vývod VCC je přímo připojen k pinům mikrokontroléru, takže připojení napětí vyššího než 3,3 V může způsobit trvalé poškození obvodu.

Programování:

Prostředí pro vývoj a nahrávání softwaru je k dispozici zdarma a bylo poskytnuto výrobcem. Díky implementovanému zavaděči lze software nahrát přímo přes kabel USB. Podrobné informace k tomuto tématu obsahuje příručka dodaná společností SparkFun.

Výstupy:

Deska Pro Micro má 20 digitálních vstupních/výstupních (I/O) vodičů, z nichž každý umožňuje maximální odběr proudu 40 mA, což umožňuje přímé připojení LED diod s rezistory a ovládání dalších integrovaných obvodů. Některé vývody mají kromě standardních I/O také speciální funkce.

Technické specifikace:

• NapájecĂ­ napÄ›tĂ­: 3,35 V aĹľ 12 V
• MikrokontrolĂ©r: ATmega32u4 8 MHz
• I/O piny: 20
• PWM kanály: 5
• PoÄŤet analogovĂ˝ch vstupĹŻ: 5 12
• SĂ©riová rozhranĂ­: 1: UART, SPI, I2C
• ExternĂ­ pĹ™erušenĂ­
• Konektor USB pro programovánĂ­
• RozmÄ›ry: 33 x 18 mm

Moderní deska inspirovaná systémem Arduino:

SparkFun Pro Micro DEV-12587 je univerzální modul, který se bude dobře hodit pro různé projekty, jako je robotika, elektronická zařízení nebo prototypování. Modul je inspirován oblíbenými čipy Arduino Micro a Leonardo, takže jeho použití je jednoduché a intuitivní.

V části "Užitečné odkazy" pod popisem produktu najdete odkazy na webové stránky výrobce, dokumentaci hlavního obvodu, schémata jednotlivých komponent použitých pro desku a praktické tipy pro instalaci softwaru, první uvedení do provozu a používání modulu SparkFun Pro Micro.
