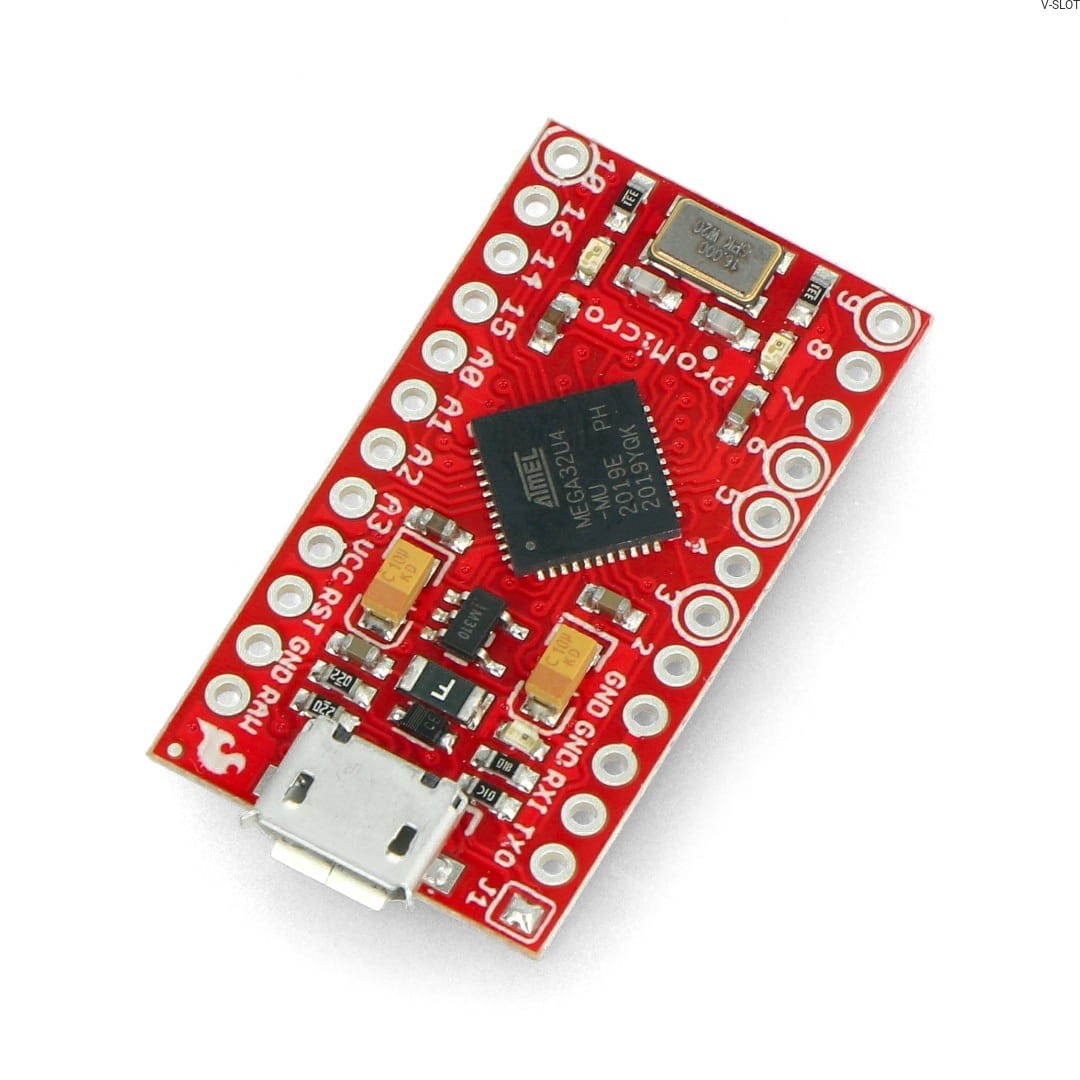

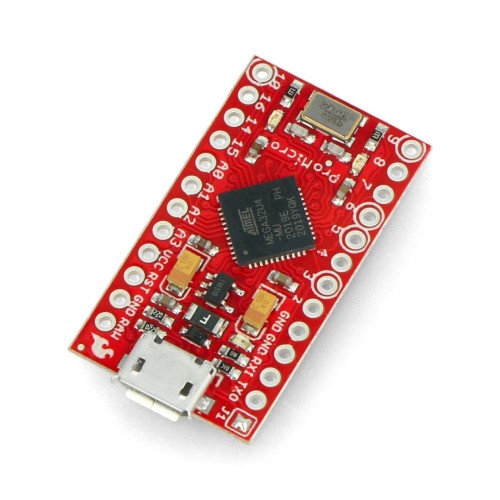

Pro Micro je modul založený na čipu Leonardo a má podobnou konstrukci jako Micro. Vyznačuje se malými rozměry 33 x 18 mm. Uvnitř se nachází mikrokontrolér Atmega32U4 z rodiny AVR. Modul má 20 digitálních I/O, z nichž pět lze použít jako výstupy PWM a 12 jako analogové vstupy. Čip pracuje s napětím 5 V a jeho hodinový signál je taktován na 16 MHz. Na rozdíl od Arduina Micro nemá Pro Micro žádné pájecí konektory ani resetovací tlačítko. To umožňuje uživateli, aby se sám rozhodl, které vodiče potřebuje, a udržuje tak modul malý. Zjistěte více o možnostech této desky pro kutily.

Napájení:

Modul je napájen kabelem micro USB nebo externím zdrojem napájení, například síťovým adaptérem, baterií nebo akumulátorem. Pokud je napájecí napětí vyšší než 5 V, připojte jej k vývodu RAW, který je připojen ke stabilizátoru. Napětí VCC je připojeno přímo k pinům mikrokontroléru a připojení napětí vyššího než 5 V může způsobit trvalé poškození obvodu.

Rozložení vývodů:

Modul Pro Micro má 20 digitálních vstupních/výstupních (I/O) pinů. Každý pin umožňuje maximální odběr proudu 40 mA, což umožňuje přímé připojení LED diod s rezistory a ovládání jiných integrovaných obvodů. Kromě standardních I/O mají některé piny také speciální funkce. Zjistěte více o možnostech těchto pinů.

Programování:

Výrobce poskytuje bezplatné prostředí pro vytváření a nahrávání softwaru do modulu Pro Micro. Implementovaný zavaděč umožňuje nahrát program přímo přes kabel USB. Podrobný popis postupu naleznete v příručce dodané společností SparkFun. Seznamte se s ním, abyste z programování modulu Pro Micro vytěžili maximum.

Technické specifikace:

• NapájecĂ­ napÄ›tĂ­: 5 V aĹľ 12 V
• MikrokontrolĂ©r: ATmega32u4 16 MHz
• I/O piny: 20
• PWM kanály: 5
• PoÄŤet analogovĂ˝ch vstupĹŻ: 5 12
• SĂ©riová rozhranĂ­: 1: UART, SPI, I2C
• ExternĂ­ pĹ™erušenĂ­
• Konektor USB pro programovánĂ­
• RozmÄ›ry: 33 x 18 mm
• ProvoznĂ­ napÄ›tĂ­: 3,3 V
• SRAM: 2,5 kB
• Flash paměť: 2 kB 2 kB: paměť flash: 32 kB
• EEPROM: 1 kB
• A/D pĹ™evodnĂ­k: 10bitovĂ˝, 4 kanály
• RozloĹľenĂ­ vstupĹŻ a vĂ˝stupĹŻ: 14
• PoÄŤet kanálĹŻ PWM: 5
