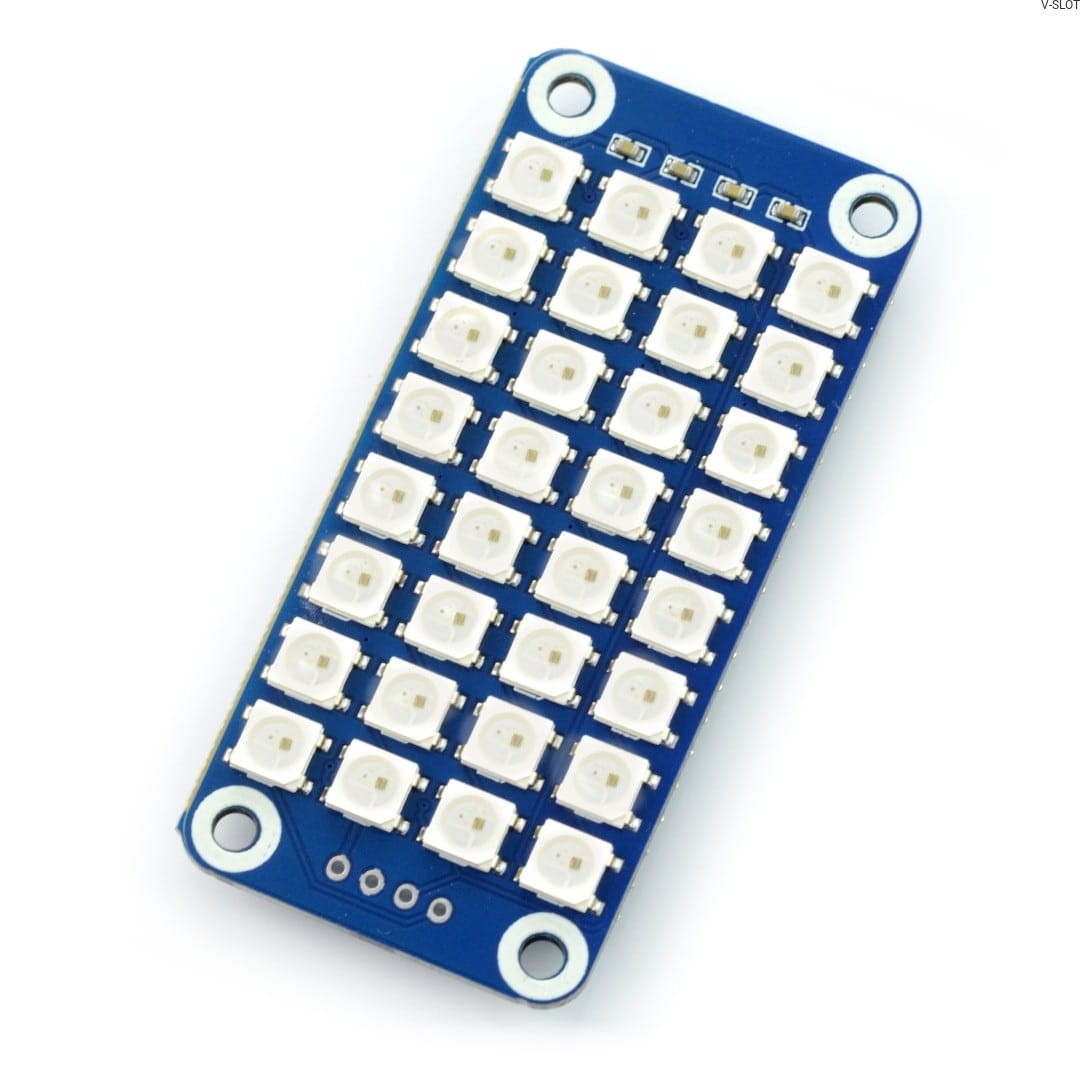

Překryvná matice 8 x 4 LED je zařízení, které umožňuje ovládat jednotlivé LED diody WS2812B. Všechny LED diody na matici lze ovládat samostatně, což umožňuje vytvářet zajímavé světelné efekty. Překrytí je určeno pro minipočítače Raspberry Pi 4B/3B+/3B/Zero/Zero W, ale má také konektor pro připojení k libovolnému mikrokontroléru.

Technické specifikace překryvné vrstvy RGB LED HAT

• NapájenĂ­: 5 V
• Typ diody: WS2812B
• PoÄŤet diod: 8 x 4 - 32 diod
• Jas: nastavitelnĂ˝ na 256 ĂşrovnĂ­ jasu
• Barevná hloubka: 24 bitĹŻ
• Rychlost pĹ™enosu dat: 800 kB/s
• Ĺ rouby a distanÄŤnĂ­ podloĹľky jsou součástĂ­ dodávky
• RozmÄ›ry modulu: 65 x 30 mm

Překryvné svorky

Zařízení má 40pinový konektor GPIO pro Raspberry a 4pinový konektor pro připojení k libovolnému mikrokontroléru.

PIN - POPIS

• 5V - NapájecĂ­ napÄ›tĂ­: 5 V.
• GND - UzemnÄ›nĂ­ obvodu.
• DIN - Vstup řídicĂ­ho signálu.
• DOUT - VĂ˝stup řídicĂ­ho signálu.

Klobouk RGB LED pro Raspberry Pi 4B/3B+/3B/Zero

RGB LED Hat je zajímavý překryv pro nadšence do elektroniky a automatizace. Výhodou tohoto překryvu je, že každou LED diodu WS2812B lze ovládat samostatně, což umožňuje vytvářet světelné efekty různé intenzity, barvy a rychlosti.

Klobouk RGB LED lze použít pro kutilské projekty, jako jsou světla, animace nebo interaktivní umělecké projekty. Překrytí je kompatibilní s Raspberry Pi verzí Zero, Zero W, 3B, 3B+ a 4B. Na desce je konektor pro připojení k libovolnému mikrokontroléru, což umožňuje ještě širší využití překryvu.

Všestranné použití

Překryvná deska RGB LED Hat pro Raspberry Pi 4B/3B+/3B/Zero je velmi univerzální řešení, které vám umožní snadno přidat efektní osvětlení do různých elektronických projektů. Kromě široké kompatibility s různými modely Raspberry Pi je důležitou výhodou tohoto překryvu také to, že k němu lze připojit jakýkoli mikrokontrolér, což vám dává ještě větší volnost při navrhování. Díky vysoce kvalitním LED diodám WS2812B nabízí klobouček RGB LED velmi dobrou kvalitu a intenzitu barev a úrovní jasu, což umožňuje vytvářet zajímavé světelné efekty. S překryvem jsou navíc dodávány potřebné montážní komponenty, které usnadní praktickou realizaci tohoto řešení.
