Toto překrytí je určeno k připojení k portům GPIO 4B, 3B+, 3B, 2B, B+ a A+ na Raspberry Pi. Je vybaven třemi relé 250 V/10 A a má šroubovací konektor. Se zařízeními komunikuje prostřednictvím digitálních signálů.

Specifikace

• NapájenĂ­: z poÄŤĂ­taÄŤe Raspberry Pi
• 3 x relĂ© s parametry:
• 250 V AC / 10 A
• 120 VAC / 15 A
• 30 VDC / 10 A
• Konektory kompatibilnĂ­ s Raspberry Pi
• Optoizolátor oddÄ›lujĂ­cĂ­ řídicĂ­ osy
• StavovĂ© LED diody
• ÄŚtyĹ™i otvory pro montážnĂ­ šrouby
• MontážnĂ­ hardware je součástĂ­ dodávky
• RozmÄ›ry: 65 x 56 mm

Připojení

Modul komunikuje prostřednictvím digitálních signálů, které jsou vysílány přes piny GPIO na Raspberry Pi. Níže je uveden rozpis použitých pinů spolu s jejich označením GPIO v knihovně wiringPi a v nomenklatuře procesoru BCM.

Relé - pin GPIO - knihovna WiringPi - označení čipu BCM

• Kanál 1 - 37 - P25 - 26
• Kanál 2 - 38 - P28 - 20
• Kanál 3 - 40 - P29 - 21

RozloĹľenĂ­ komponent na desce

1. Konektor GPIO pro připojení k Raspberry Pi

2. Šroubové konektory pro připojení ovládaného zařízení
3. Relé
4. OptoÄŤleny PC817
5. LED diody:

• SvĂ­tĂ­: NC je otevĹ™ená a NO je zavĹ™ená
• NesvĂ­tĂ­: NC je zavĹ™enĂ˝ a NO je otevĹ™enĂ˝

• LED dioda napájenĂ­
• OvládacĂ­ propojky:

• ZavĹ™eno: ovládánĂ­ relĂ© podle vĂ˝chozĂ­ch vstupĹŻ a vĂ˝stupĹŻ ze vzorovĂ©ho kĂłdu
• OtevĹ™eno: ovládánĂ­ relĂ© pomocĂ­ vstupĹŻ a vĂ˝stupĹŻ pĹ™es vodiÄŤe

RPi Relay Board - 3 relé - překrytí pro Raspberry Pi - Waveshare 11638

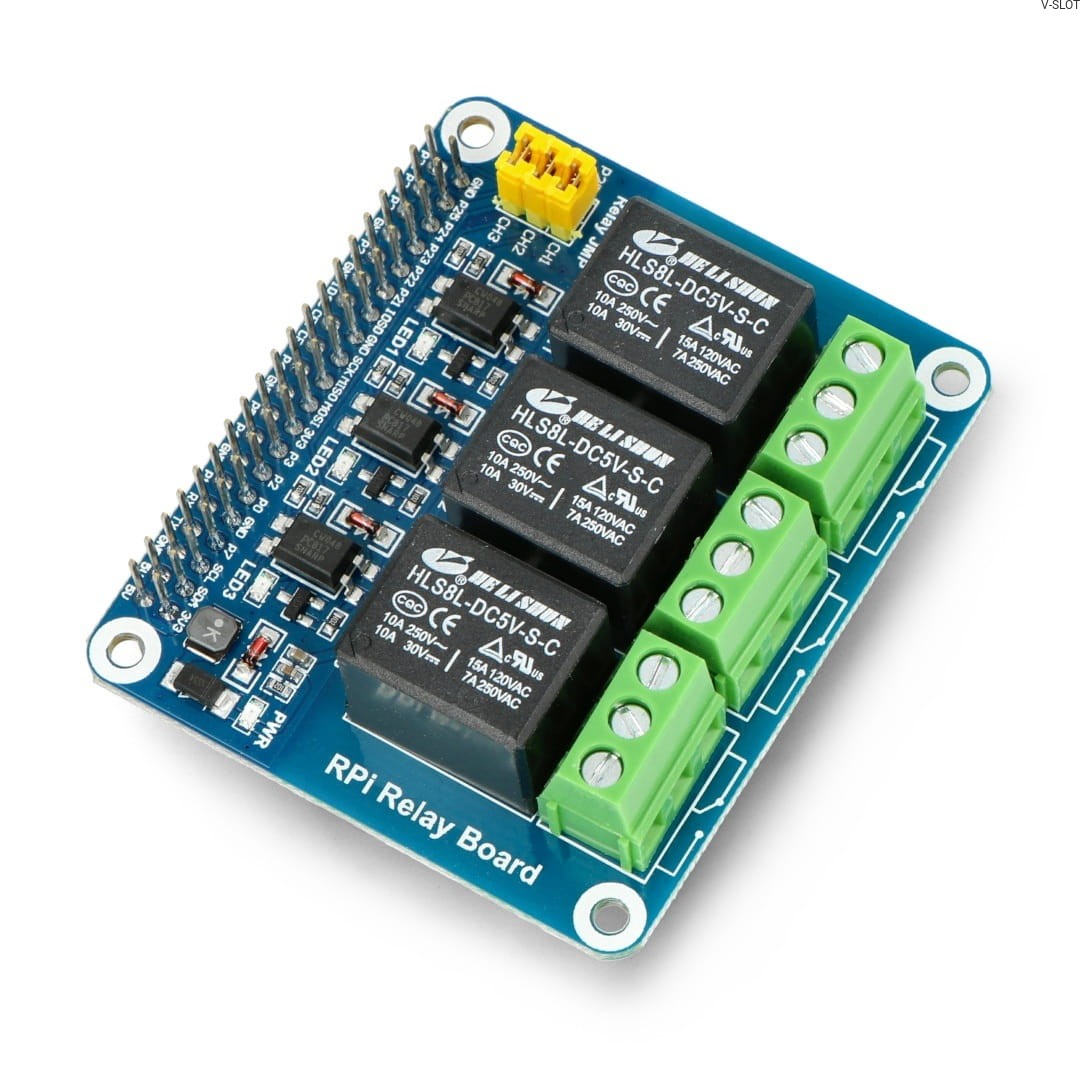

RPi Relay Board od společnosti Waveshare je překryvná deska určená pro Raspberry Pi, která umožňuje osazení desky třemi relé s jmenovitým napětím 250 VAC/10 A, 120 VAC/15 A a 30 VDC/10 A. Rozložení konektorů je kompatibilní s Raspberry Pi verzí A+, B+, 2B, 3B, 3B+ a 4B.

Překryvné relé čerpá energii přímo ze základní desky Raspberry Pi, takže nevyžaduje žádný další zdroj napájení. Ovládání zařízení nebo instalací je možné díky šroubovacím konektorům, které jsou připojeny ke každému relé.

Rozšíření GPIO pro Raspberry Pi s relé

Desku RPi Relay Board od společnosti Waveshare lze v kombinaci s příslušnou verzí počítače Raspberry Pi použít v mnoha aplikacích automatizace budov a bezpečnostních systémů.

Nabízíme také další rozšíření GPIO pro Raspberry Pi, stejně jako širší výběr překryvných desek Hat, periferií, příslušenství, fanouškovských pomůcek a vzdělávacích materiálů souvisejících s touto řadou.
