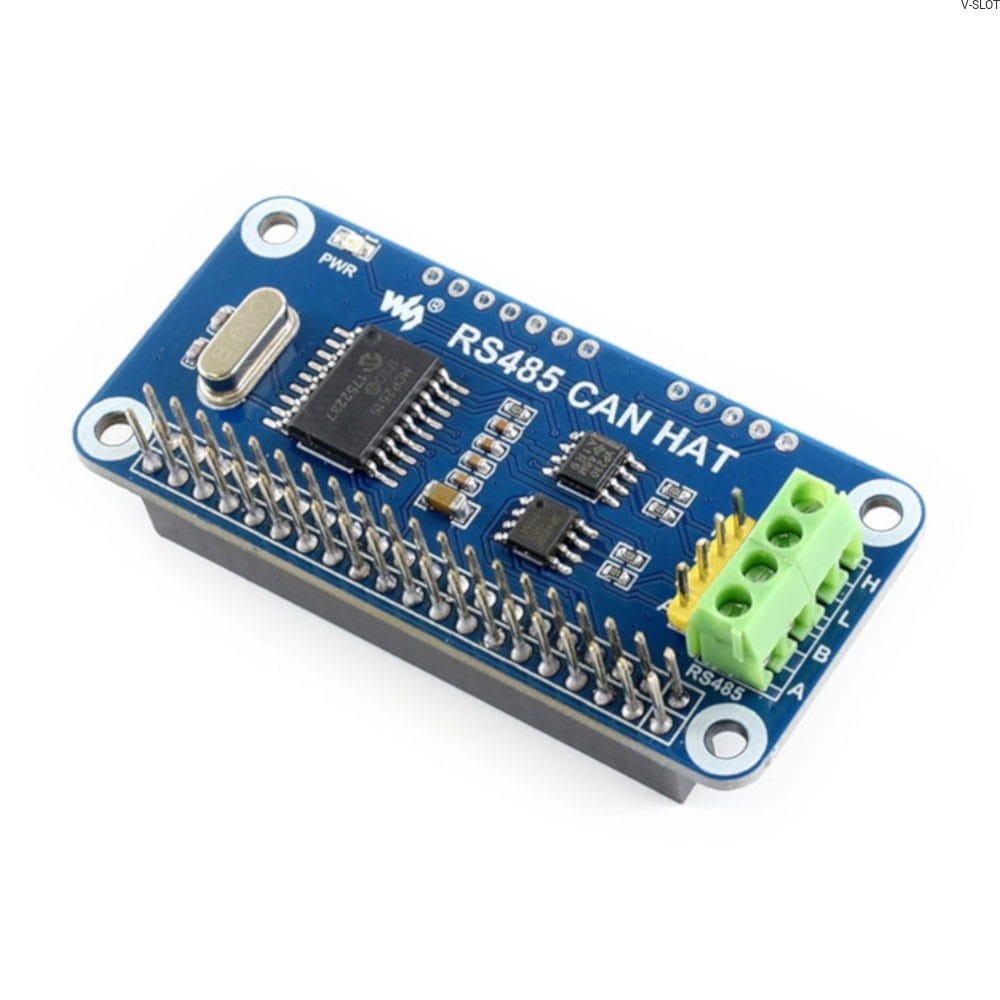

Překrytí pro Raspberry Pi verze 4B / 3B+ / 3B / 2B / Zero / Zero W s čipem SN65HVD230 , který umožňuje komunikaci mezi CAN a SPI, a čipem SP3485, který umožňuje komunikaci mezi UART a RS485. Je napájen z konektorů Raspberry Pi.

Překryvné terminály od společnosti Waveshare

Modul komunikuje prostřednictvím rozhraní SPI nebo UART v závislosti na použité komunikaci.

PIN - POPIS

• 3V3 - NapájecĂ­ napÄ›tĂ­ 3,3 V.
• GND - UzemnÄ›nĂ­ obvodu.
• SCK - Hodinová linka rozhranĂ­ SPI.
• MOSI - datovĂ˝ vstup rozhranĂ­ SPI.
• MISO - datovĂ˝ vĂ˝stup rozhranĂ­ SPI.
• CS - VĂ˝bÄ›r ÄŤipu SPI.
• INT - PĹ™erušenĂ­.
• RXD - pĹ™ijĂ­maÄŤ RS485 UART.
• TXD - vysĂ­laÄŤ UART RS485.
• RSE - nastavenĂ­ RS485 RX/TX, vysokĂ© pro TX, nĂ­zkĂ© pro RX.

Technické specifikace RS485 CAN HAT

• ProvoznĂ­ napÄ›tĂ­: 3,3 V
• ŘídicĂ­ jednotka CAN: MCP2515
• ÄŚip CAN: SN65HVD230
• ÄŚip RS485: SP3485
• Komunikace: UART / SPI
• RozmÄ›ry: 65 x 30 mm
• MontážnĂ­ otvory: RozmÄ›ry: 3 mm

PouĹľitĂ­ desky

Překryvná deska RS485 CAN HAT pro Raspberry Pi je ideálním řešením pro projekty, které vyžadují komunikaci se zařízeními používajícími rozhraní CAN a SPI a také UART a RS485. Díky přítomnosti dvou čipů, SN65HVD230 a SP3485, zajišťuje modul stabilní přenos dat. Překryvný modul je kompatibilní s Raspberry Pi verzí 4B / 3B+ / 3B / 2B / Zero / Zero W a je napájen prostřednictvím konektorů na Raspberry Pi. Překryvný modul RS485 CAN HAT pro Raspberry Pi je velmi malý a kompaktní, takže jej lze snadno integrovat do různých elektronických projektů.

Komunikace s Raspberry Pi Hat | Překrytí RS485 CAN HAT připravené k použití

Protože deska RS485 CAN HAT pro Raspberry Pi obsahuje potřebné montážní komponenty, je velmi pohodlná a snadno použitelná. Její instalaci zvládnou i lidé, kteří nemají žádné zkušenosti s montáží elektronických obvodů. Návod k instalaci a obsluze je navíc k dispozici online a je snadno dostupný, což usnadňuje práci s překryvem.
