Tento hodinový modul DS1307 pro reálný čas nabízí přesné zobrazení hodin, minut a sekund a také datum - měsíc, den a rok. Díky komunikačnímu rozhraní na bázi sběrnice I2C s obnovovací frekvencí 1 Hz lze data snadno odečítat. Modul je vybaven baterií pro zajištění záložního napájení. Baterie je schopna udržet provoz obvodu až devět let bez externího napájení. Tato verze modulu používá přídavné rezistory pro sběrnici I2C a podložka k baterii byla zvětšena, aby se vyřešil problém s jejím zkratováním na desce.

Konektory

Vývody, které umožňují pájení konektorů goldpin s rastrem 2,54 mm (nejsou součástí dodávky, je třeba je zakoupit zvlášť), jsou pájená pole. Ta umožňují připojit čip ke kontaktní desce nebo hlavnímu modulu (např. STM32Discovery nebo Arduino) pomocí vodičů.

Technické specifikace hodin reálného času

• NapájecĂ­ napÄ›tĂ­: 5 V
• SpotĹ™eba proudu: mĂ©nÄ› neĹľ 500 nA
• KomunikaÄŤnĂ­ rozhranĂ­: I2C / TWI (SDA, SCL)
• ObnovovacĂ­ frekvence: TDA, TDA, TDA, TDA, TDA, TDA, TDA: 1 Hz (1 sekunda)
• Dostupná data:
• ÄŚas: hodina (AM, PM), minuta, sekunda
• Datum: mÄ›sĂ­c, den, rok
• ZálohovánĂ­ dat pomocĂ­ baterie
• PĹ™esnĂ˝ kalendář aĹľ do roku 2100
• VeĹ™ejná internĂ­ paměť: 56 bajtĹŻ
• RozmÄ›ry desky: 20 x 20 mm

Připojení

Napájecí napětí 5 V se připojuje na pin označený stejným symbolem. Sběrnice I2C by měla být připojena na pin SCL - hodinová linka a pin SDA - datová linka. Vývod SQW je výstupem obdélníkového signálu se zvolenou frekvencí (podrobnosti viz strana 3 dokumentace). GND je zem obvodu.

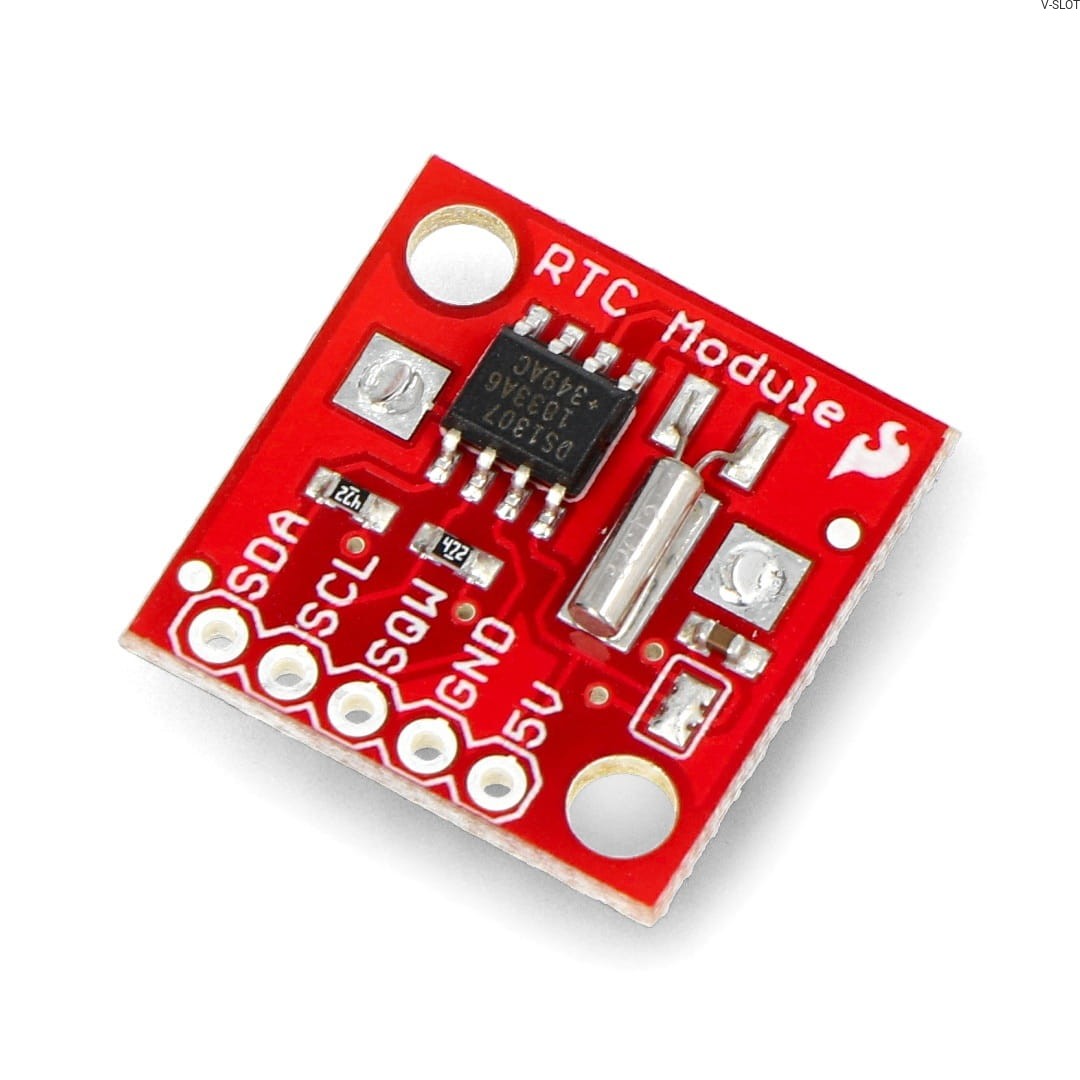

RTC DS1307 I2C | hodiny reálného času | SparkFun BOB-12708

Modul hodin reálného času RTC DS1307 společnosti SparkFun je ideálním řešením pro ty, kteří potřebují nepřetržitý přístup k času a datu na svém minipočítači. Zařízení je vybaveno vestavěným portem I2C pro snadné a pohodlné připojení k minipočítači.

DS1307 I2C RTC jsou hodiny reálného času, které přesně odečítají čas, každou sekundu a aktuální datum. Hlavní výhodou zařízení je jeho systém zálohování baterie. Při výpadku hlavního napájení, například síťového, se tak minipočítač nevypne, ale automaticky se přepne na provoz na baterie.

Modul hodin reálného času se záložní baterií

Modul RTC DS1307 společnosti SparkFun je vybaven pájecími poli, která umožňují snadné pájení goldpin konektorů s rastrem 2,54 mm. Díky tomu jej lze snadno a rychle připojit k různým minipočítačům, jako je Arduino nebo Raspberry Pi.

Modul byl navržen s ohledem na výkon a spolehlivost a jeho srdcem je čipová sada DS1307. Právě tento čip je zodpovědný za přesné a precizní určení reálného času a data. Uživatelé si tak mohou být jisti, že budou mít vždy přístup k aktuálním časovým informacím.
