Překrytí RTC WatchDog HAT obsahuje vysoce přesný čip DS3231, který funguje jako hodiny reálného času. Překrytí je kompatibilní s řadou Raspberry Pi a modulem Jetson Nano. Kromě toho má vestavěný monitorovací čip MAX705 s funkcí automatického resetování, což zvyšuje jeho funkčnost.

Komunikace s překryvným modulem probíhá prostřednictvím sběrnice I2C, což umožňuje jednoduché a intuitivní ovládání. Překryvné zařízení RTC WatchDog HAT umožňuje odečítat čas v podobě hodin, minut a sekund a také datum: měsíc, den, rok. Díky tomu se tento modul používá v mnoha projektech, kde je vyžadována přesná synchronizace času.

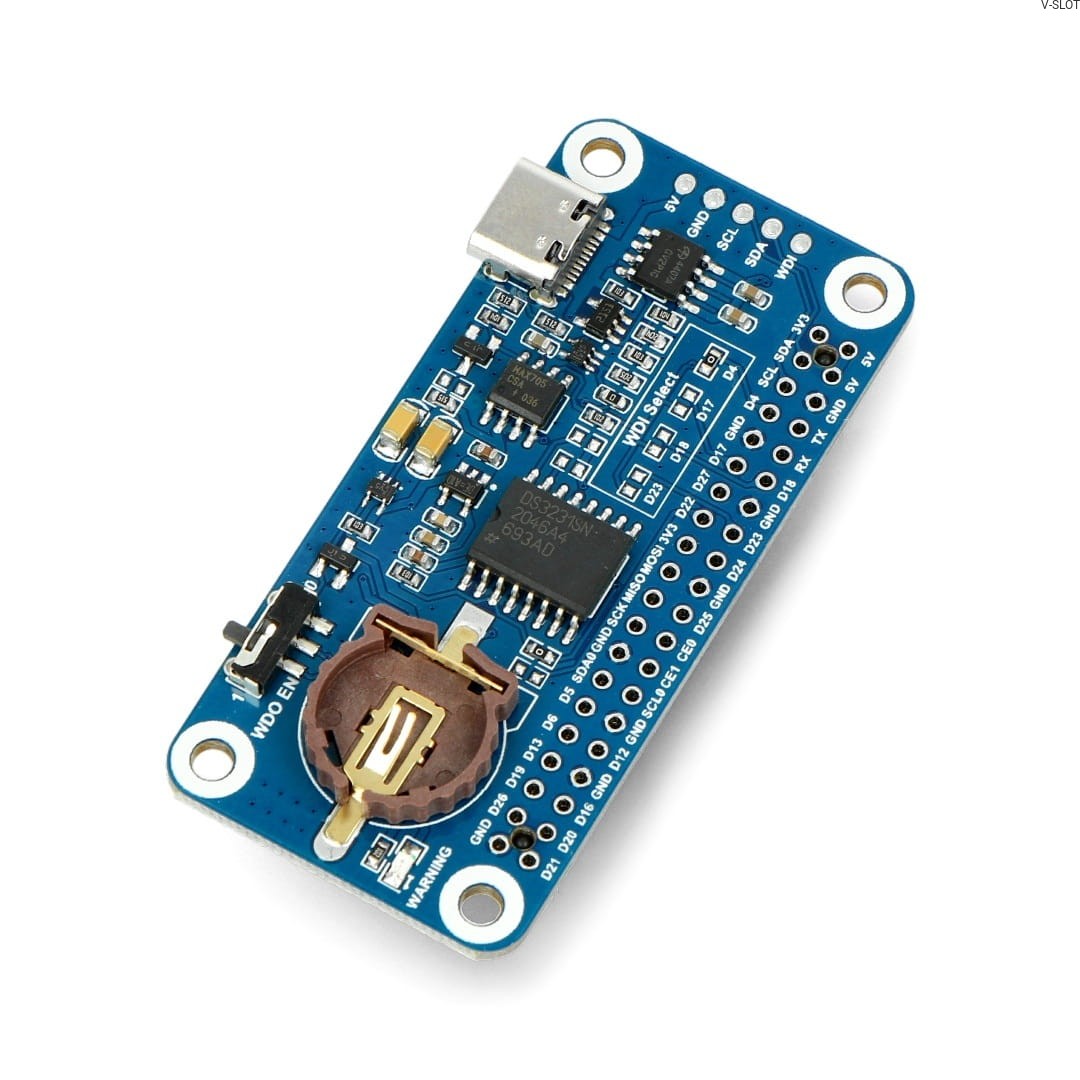

Uspořádání komponent na překryvu:

1. Napájecí vstup USB typu C
2. Monitorovací obvod s funkcí automatického resetu MAX705
3. Výstup hlídacího psa (1: zapnuto, 0: vypnuto)
4. Zásuvka pro baterii CR1220
5. Výstraha výstupu Watchdog (LED dioda se rozsvítí, pokud je Watchdog vybitý)
6. Raspberry Pi 40PIN GPIO
7. Vysoce přesný čip RTC DS3231
8. Výběr pinu pro resetování Watchdogu
9. Řídicí rozhraní pro použití s jinými hostitelskými deskami

K čemu se modul RTC používá?

Modul RTC neboli hodiny reálného času slouží k poskytování aktuálních informací o datu a čase bez ohledu na provozní stav zařízení, ve kterém je namontován. Poskytuje uživateli aktuální čas, i když je zařízení vypnuté nebo zablokované, což je důležité zejména pro použití v zařízeních, která vyžadují přesnou synchronizaci času.

Moduly RTC se široce používají v různých typech zařízení, jako jsou jednoduché hodinky, budíky, řídicí panely inteligentních domácností nebo záznamníky měřených dat. Tyto moduly poskytují nejen informace o čase, ale také o datu, což je zvláště užitečné pro systémy, kde jsou důležitá přesná data a časy událostí. Moduly RTC jsou navíc schopny pracovat nezávisle na napájení, takže neztrácejí informace ani v případě výpadku napájení.

Stručně řečeno, modul RTC je velmi užitečný a univerzální nástroj pro udržování přesného času bez ohledu na provozní podmínky zařízení.

Popis a rozložení vývodů:

• 3V3 - napájecĂ­ pin 3,3 V.
• 5V - napájecĂ­ kolĂ­k 5 V
• GND - systĂ©mová zem
• SDA - datová linka sbÄ›rnice I2C
• SCL - hodinová linka sbÄ›rnice I2C
• D27 - pin pĹ™erušenĂ­ RTC
• D22 - pĹ™eteÄŤenĂ­ hlĂ­dacĂ­ho psa
• D4 - RESET hlĂ­dacĂ­ho psa
• D23 / D18 / D17 - záloĹľnĂ­ reset

Technické specifikace:

• Typ: pĹ™ekryvnĂ˝ modul pro Raspberry Pi a Jetson Nano
• Typ: vysoce pĹ™esnĂ˝ modul RTC
• VestavÄ›nĂ˝ ÄŤip: DS3231
• AutomatickĂ˝ reset: ano (ÄŤip MAX705)
• KomunikaÄŤnĂ­ rozhranĂ­: sbÄ›rnice I2C
• Slot pro baterii: ano
• Typ baterie: CR1220 (nenĂ­ součástĂ­ dodávky)
• RozmÄ›ry modulu: RozmÄ›ry: 65 x 30,5 mm

Obsah sady:

• RTC WatchDog HAT - pĹ™ekryvnĂ˝ modul RTC High Precision - pro Raspberry Pi - Waveshare 20374
• HlaviÄŤka 2x20 - samice
• NylonovĂ© distanÄŤnĂ­ podloĹľky - 2 ks.
• Ĺ rouby pro distanÄŤnĂ­ podloĹľky - 5 ks.
