Tento modul umožňuje ovládat akční členy se spotřebou až 5 A prostřednictvím portů mikrokontroléru nebo libovolné runtime sady (např. Arduino, Raspberry Pi a STM32Discovery). Díky použití optoizolace je řídicí signál izolován od napájecí části relé, což zajišťuje bezpečný provoz řídicího systému. Modul byl upraven pro použití s Raspberry Pi A+/B+/2B/3B/3B+ jako překryvný modul HAT. Kromě toho se dodává s krytem s držákem pro montáž na lištu DIN a také s kompletní sadou distančních podložek a šroubů. Výrobce poskytuje návod k použití modulu, včetně příkladů s použitím wiringPi, bcm2835, pythonu, python-bottle (který umožňuje ovládání prostřednictvím webové stránky) a crontabu.

Připojení reléového klobouku

Aby modul správně fungoval, stačí připojit Raspberry Pi k vývodům GPIO. Vývody jsou standardní šroubovací konektory ARK, které umožňují snadné připojení bez pájení. Kromě toho je možné změnit výchozí ovládací piny pomocí propojek. V případě potřeby lze desku plošných spojů na určeném místě vyříznout a přeměnit ji na klasický modul s relé bez překryvu HAT. V takovém případě připojte napájení 5 V pro cívky relé přes šroubovací konektor ARK, uzemnění obvodu GND a řídicí piny ke konektorům CH1 ... CH8.

Relé má následující vývody:

• GPIO - napájenĂ­ a ovládánĂ­ relĂ© z poÄŤĂ­taÄŤe Raspberry Pi jako pĹ™ekryvnĂ©ho HAT.
• konektory ARK A, B, C - kontakty relĂ©
• Propojky CH1 ... CH8 - zmÄ›na vĂ˝chozĂ­ch řídicĂ­ch pinĹŻ GPIO
• Konektory ARK 5 V, GND a CH1 ... CH8 - napájenĂ­ 5 V a ovládánĂ­ relĂ© (bez krytky HAT)

Technické specifikace modulu

• Kompatibilita: Raspberry Pi A+/B+/2B/3B/3B+
• MoĹľnost zmÄ›ny vĂ˝chozĂ­ch pinĹŻ pomocĂ­ propojek
• NapájecĂ­ napÄ›tĂ­: 5 V
• ZapĂ­ná se v nĂ­zkĂ©m stavu
• ŘídicĂ­ signál: 3,3 V/5 V
• RelĂ© HLS8L-DC5V-S-C
  • NapÄ›tĂ­ cĂ­vky: 5 V
  • MaximálnĂ­ napÄ›tĂ­ kontaktĹŻ: 250 V AC, 30 V DC
  • MaximálnĂ­ proud: 5 A
• Optoelektronická izolace
• 8 LED diod indikujĂ­cĂ­ch aktivaci relĂ©
• RozmÄ›ry desky: 232 x 72 mm
• PrĹŻmÄ›r montážnĂ­ch otvorĹŻ: PrĹŻmÄ›r otvorĹŻ: 3 mm

Příklady použití

• ŘídicĂ­ jednotka osvÄ›tlenĂ­
• ŘídicĂ­ jednotka pro akÄŤnĂ­ ÄŤleny
• SpĂ­naÄŤ pro elektrická zařízenĂ­, vÄŤetnÄ› motorĹŻ

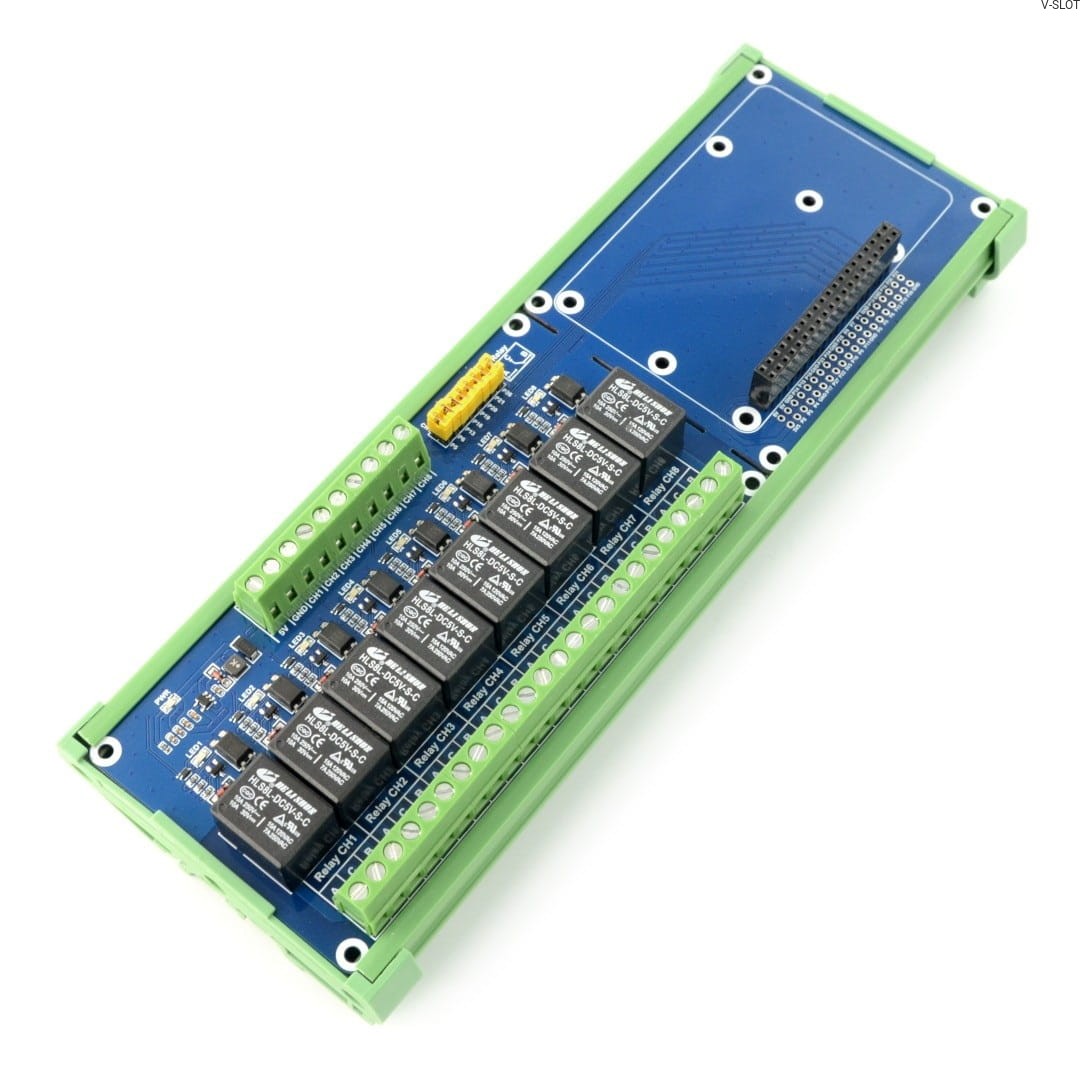

Reléový klobouk pro Raspberry Pi

Waveshare Relay je překryvný klobouček pro minipočítače Raspberry Pi A+/B+/2B/3B/3B+, který umožňuje ovládat akční členy odebírající proud z hlavního modulu (až 5 A) prostřednictvím portů mikrokontroléru nebo jiných desek, jako je Arduino, Raspberry Pi nebo STM32Discovery.

Díky překryvnému relé lze jednotlivé aktuátory ovládat přímo, bez nutnosti použití dalších zprostředkujících komponent. To představuje velké pohodlí a úsporu zdrojů. Reléový klobouk je vybaven až osmi relé typu HLS8L (cívka 5 V), což umožňuje ovládat více zařízení současně.

Překrytí pro Raspberry Pi Relay Hat od Waveshare pro ovládání dalších modulů

Modul Relay Hat od společnosti Waveshare (15423) je překryvný modul pro minipočítače Raspberry Pi, který umožňuje ovládat osm optoizolovaných relé. Relé jsou schopna zpracovat až 5 A/250 VAC/30 VDC s cívkou 5 V. Modul je podporován pomocí různých aplikací a programovacích jazyků, mimo jiné včetně wiringPi, Python a Python-bottle.

Kryt překryvného modulu má držák pro montáž na lištu DIN, takže je ideální pro konstruktéry používající minipočítače v poloprůmyslových aplikacích nebo při 3D tisku. Součástí překryvu je veškeré potřebné montážní příslušenství, které zajišťuje snadné a rychlé připojení k počítači Raspberry Pi.
