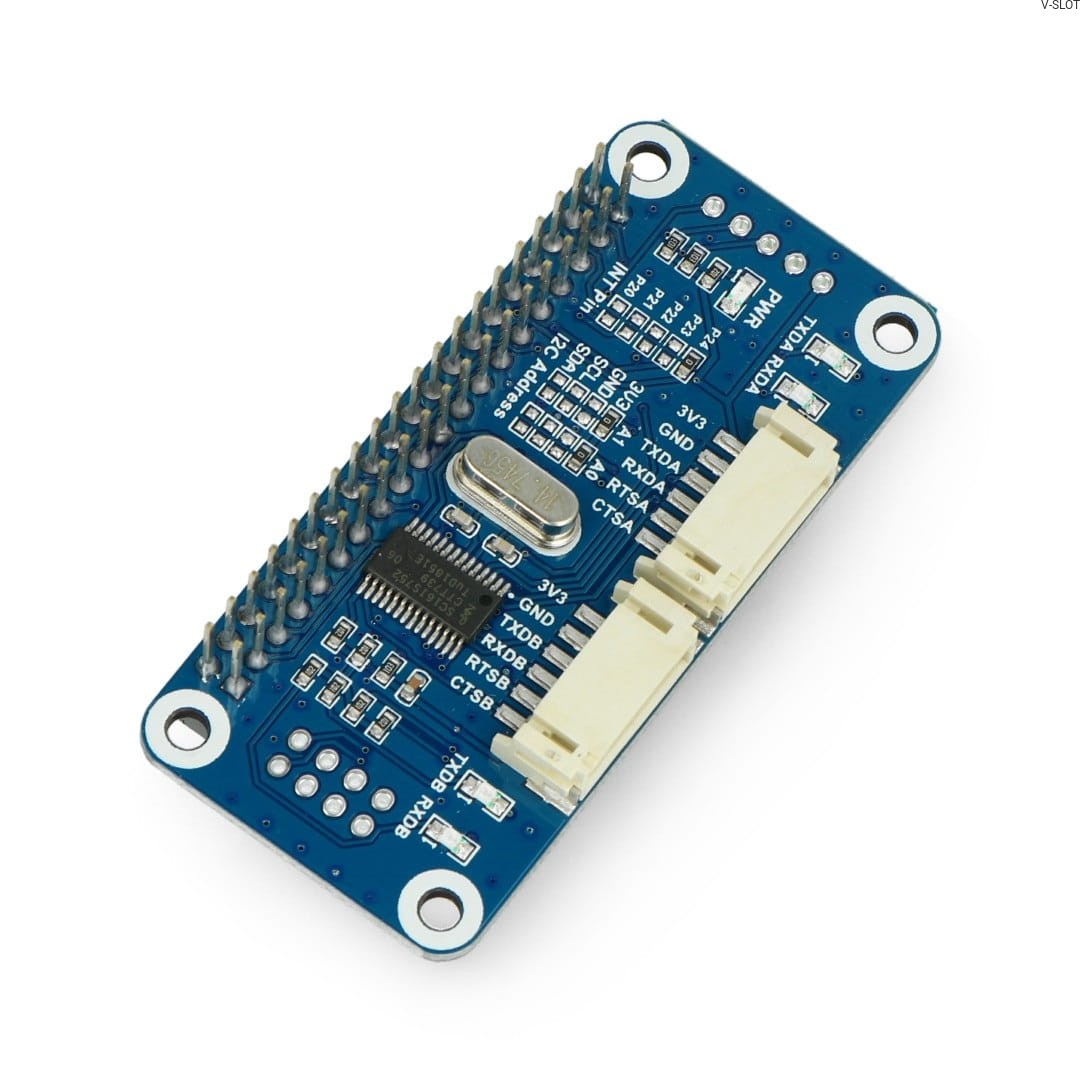

Překrytí vybavené čipem SC16IS752 umožňuje rozšířit minipočítač Raspberry Pi o dva další komunikační kanály UART a porty GPIO, které lze programovat pomocí rozhraní I2C.

Speciální funkce

• KompatibilnĂ­ s Raspberry Pi Zero / Zero W / Zero WH / 3B+ / 3B / 2B
• ÄŚip SC16IS752 rozšiĹ™ujĂ­cĂ­ 2 kanály UART a 8 portĹŻ GPIO programovatelnĂ˝ch pomocĂ­ I2C
• MoĹľnost rozšířenĂ­ na 16 modulĹŻ nastavenĂ­m adresovatelnĂ˝ch propojek, coĹľ umožňuje rozšířenĂ­ o 32 kanálĹŻ UART
• StavovĂ© LED pro kaĹľdĂ˝ kanál UART
• VyhrazenĂ© řídicĂ­ piny I2C pro pĹ™ipojenĂ­ dalších desek

Technické specifikace překryvného modulu Waveshare Serial Expansion HAT

• ProvoznĂ­ napÄ›tĂ­: 3,3 V
• ZapojenĂ­: SC16IS752
• Komunikace: I2C
• RozmÄ›ry: 65 x 30 mm
• RozmÄ›ry montážnĂ­ho otvoru:: RozmÄ›ry: 3 mm

Obsah sady

• SĂ©riová rozšiĹ™ujĂ­cĂ­ ÄŤepice HAT
• PĹ™ipojovacĂ­ kabely
• Ĺ rouby a distanÄŤnĂ­ podloĹľky

I2C - asynchronní protokol pro přenos dat

I2C (Inter-Integrated Circuit) je komunikační protokol, který umožňuje asynchronní přenos dat mezi digitálními obvody. Stejně jako rozhraní SPI je I2C určen pro komunikaci na krátké vzdálenosti. I2C používá k přenosu dat dva vodiče - jeden slouží k přenosu informací a druhý taktuje hodinový signál. Stejně jako jiná populární sériová rozhraní s asynchronním přenosem dat, například RS-232 a UART, používá I2C dva vodiče.

UART - obousměrný přenos

Modul Serial Expansion HAT podporuje také komunikaci přes rozhraní UART. Na rozdíl od rozhraní I2C umožňuje rozhraní UART (Universal Asynchronous Receiver Transmitter) obousměrný přenos dat (plně duplexní). Protokol UART vysílá data po lince Tx a přijímá data po lince Rx. Rozhraní UART je plně v souladu se standardem TTL, který určuje, že úroveň napětí pro vysoký stav je mezi 3 V a 5 V.
