Popis
SUPER KIT :
PLOTER ACRO 1550 OPENBUILDS + LASER 2W OptLaser + brýle
SADA PRO VLASTNÍ MONTÁŽ
Vnější rozměry ACRO 1510 jsou 1500x1500 mm (bez motorů).
PRACOVNÍ PROSTOR ACRO 1010 je 1300x1300 mm

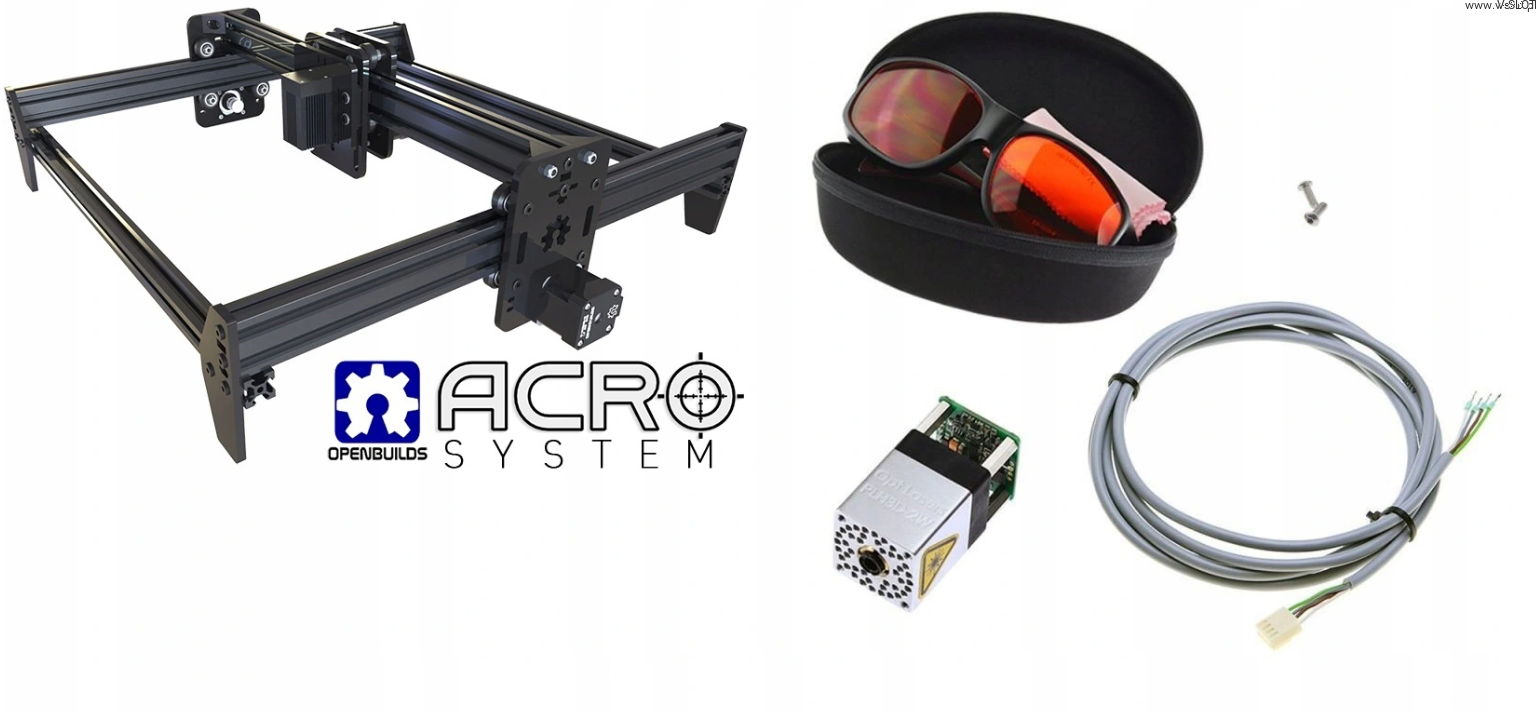

Sada v této aukci obsahuje :
- Laser PLH3D-2W od společnosti OptLaser
- Brýle pro práci s laserem
- Mechanické díly stavebnice ACRO 1510 (viz popis níže)
- 3 motory NEMA 17
- Napájecí zdroj 24V/350W + kabel
- 4 koncové spínače Xtension
- Sada kabelů (3 a 4 vodiče)

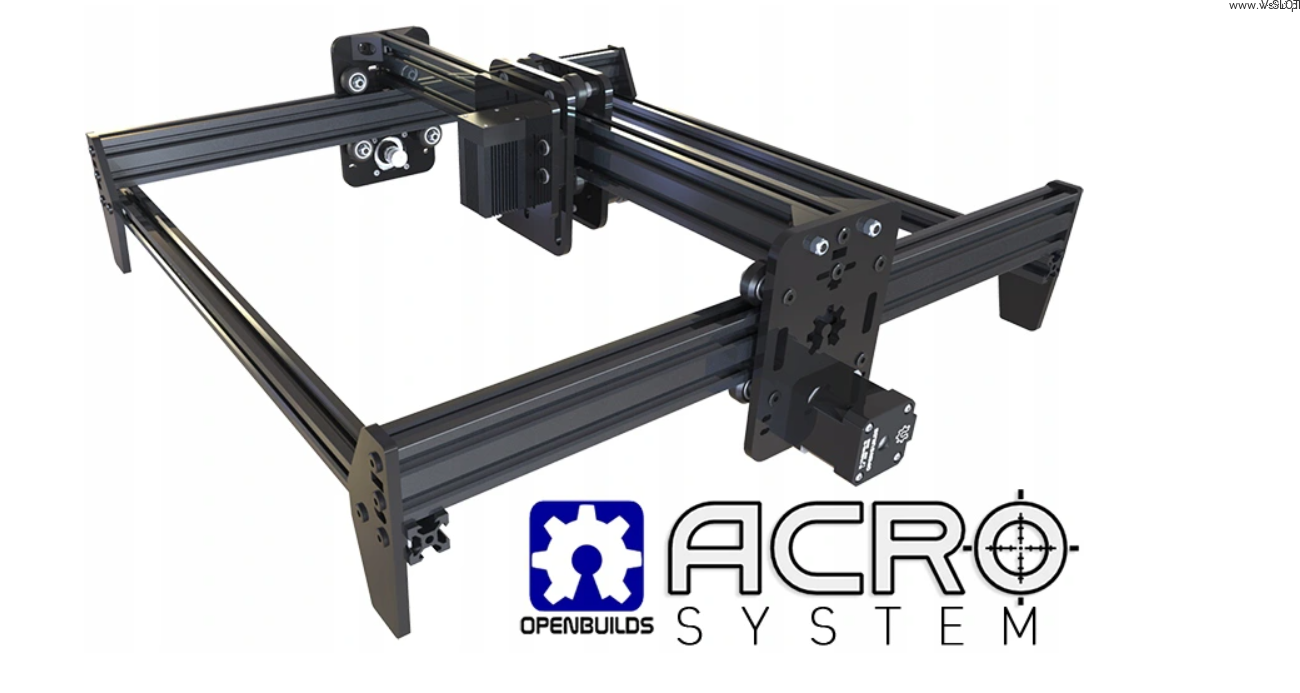

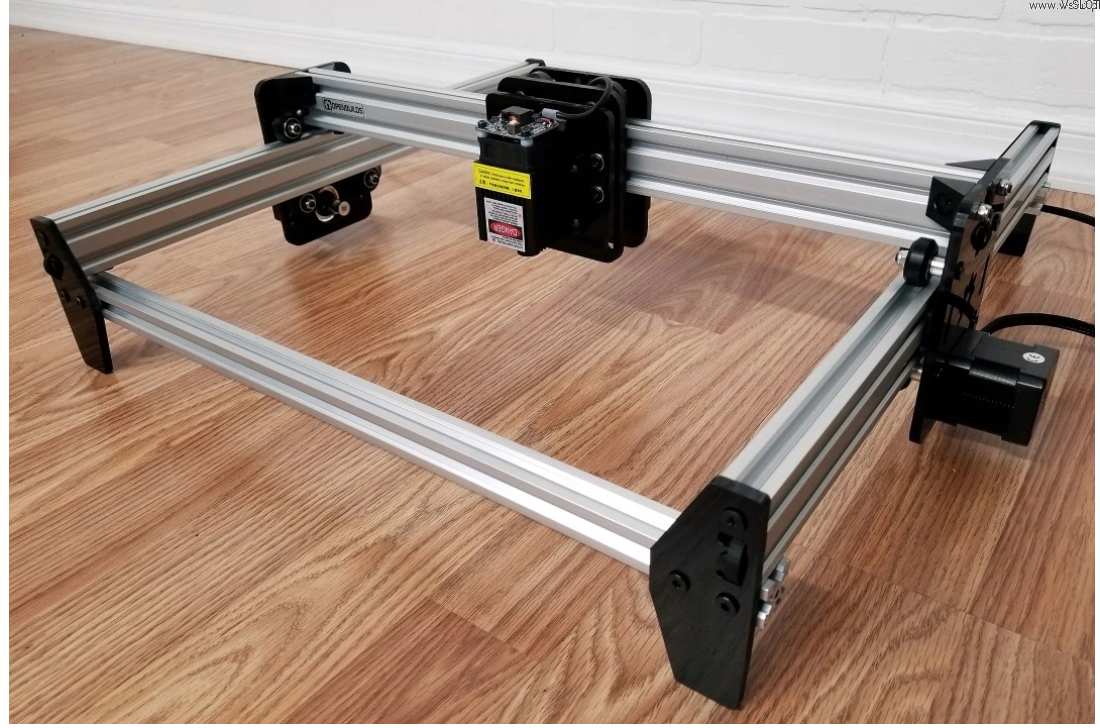

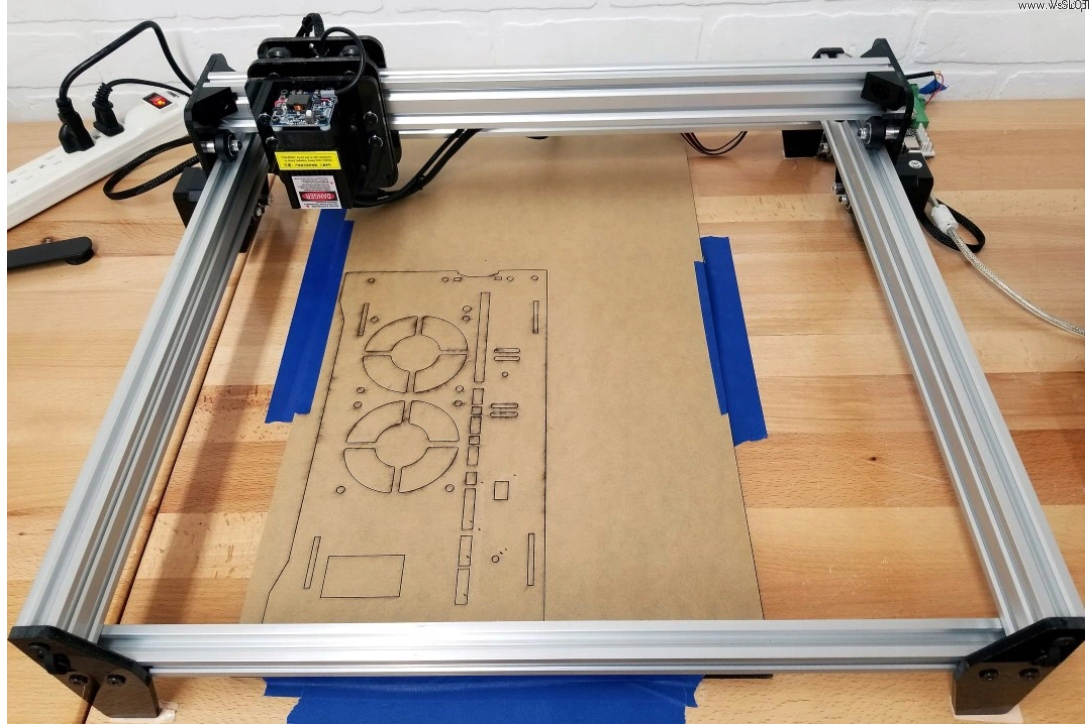

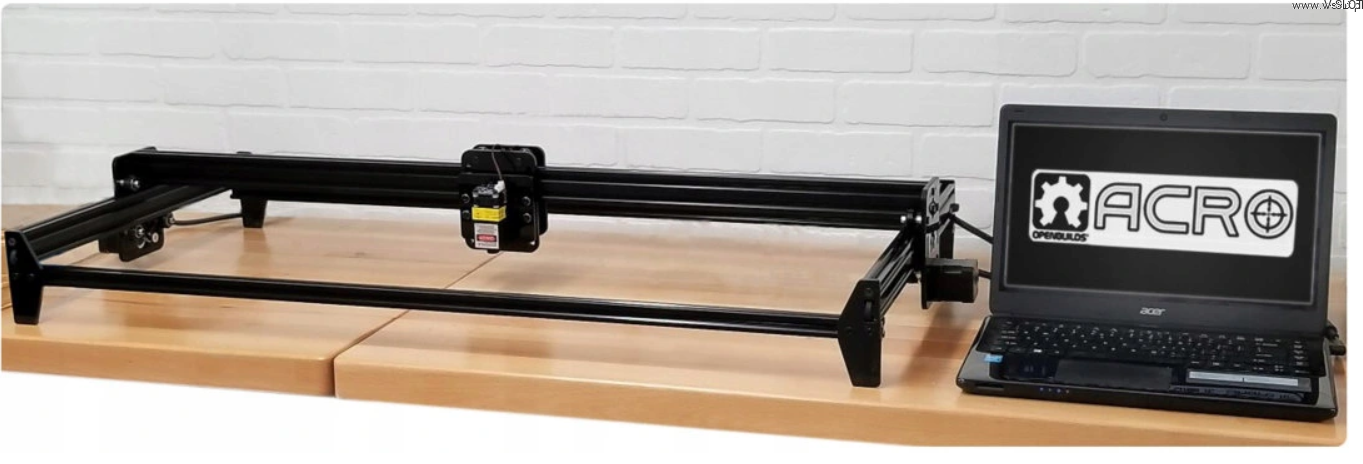

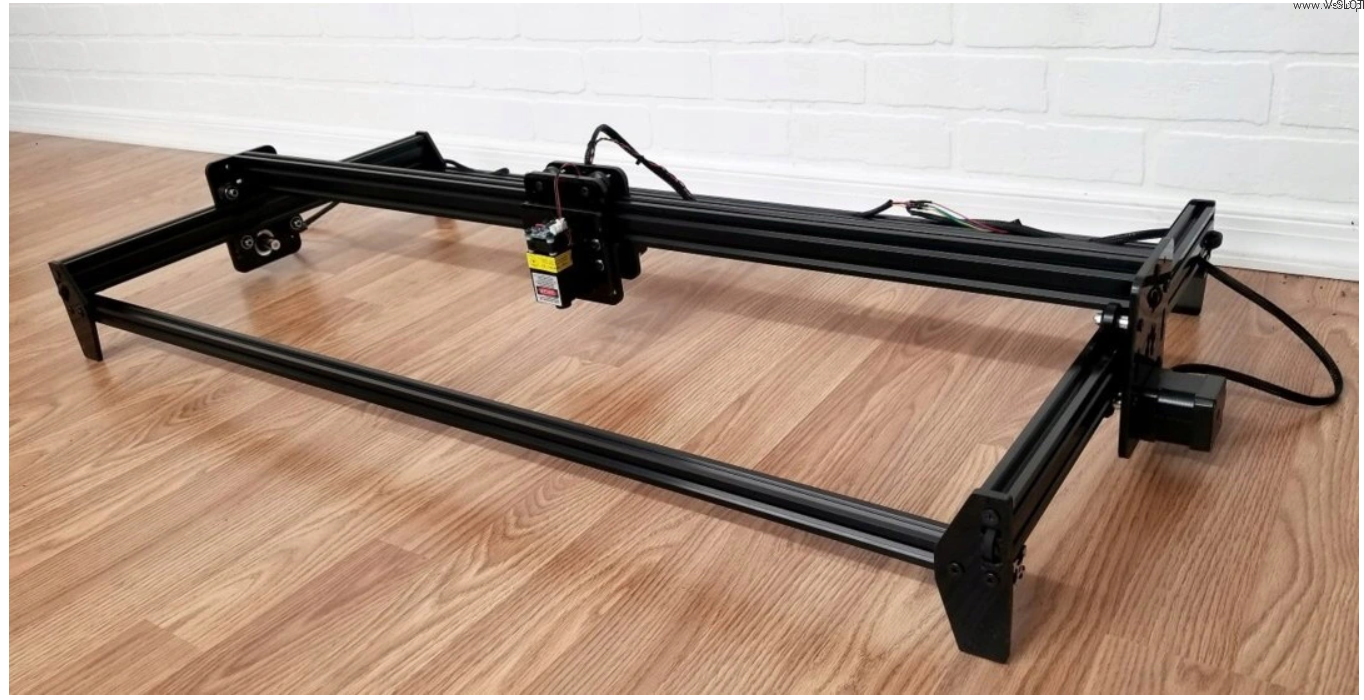

ACRO JE 2-OSÁ JEDNOTKA ZALOŽENÁ NA HLINÍKOVÝCH PROFILECH S V-DRÁŽKOU A PŘÍSLUŠENSTVÍM PRO OTEVŘENÉ STAVBY.
Acro je lehká , jednoduchá konstrukce, která je ideální pro práci s laserem.
Konstrukce má dvě pohyblivé osy X a Y.
ACRO je univerzální modulární systém, který umožňuje přesné polohování široké škály lehkých nástrojů a příslušenství.
Systém ACRO se skládá ze systému V-Slot OpenBuilds a má jedinečnou možnost rozšíření a vytvoření různých konfigurací podle vašich potřeb.
Vyberte si velikost, která odpovídá vašim představám!
Nejdůležitější technické parametry:
- Rozlišení/přesnost 4,5 mikronu - o 30 % vyšší než u jiných systémů v této třídě.
- Laserovou upevňovací desku lze ručně nastavit (osa Z)
- K dispozici v černé nebo stříbrné barvě
- Upevňovací deska obsahuje montážní otvory pro více přídavných zařízení a nástrojů
- Rychlá doba montáže
CO MECHANICKÁ SADA OBSAHUJE:
Sada obsahuje všechny mechanické součásti potřebné k tomu, abyste si mohli plotr ACRO 55 sestavit sami.
- Hliníkové profily V-SLOT 2020 (stříbrné) řezané na míru
- Hliníkové profily V-SLOT 2040 (stříbrné), řezané na míru
- Matice HEX M5
- Sada šroubů s plochou hlavou M5
- Drážky pro matice T-NUT M5
- Zápustné drážky T-NUT M5
- Sada pevných V válečků
- Rohové spojky
- Samořezné šrouby
- Ozubená kola (3 ks) GT2-2M (14 zubů)
- Řemen GT2
- Sada vložek ACRO (z plastu)
- Boční zátky pro profilové drážky
- L-úhelníky
- Hliníkové distanční podložky
- Distanční podložky
POZNÁMKA: NA NAŠICH DALŠÍCH AUKCÍCH NAJDETE AKRO SADY S KOMPLETNÍM PŘÍSLUŠENSTVÍM!

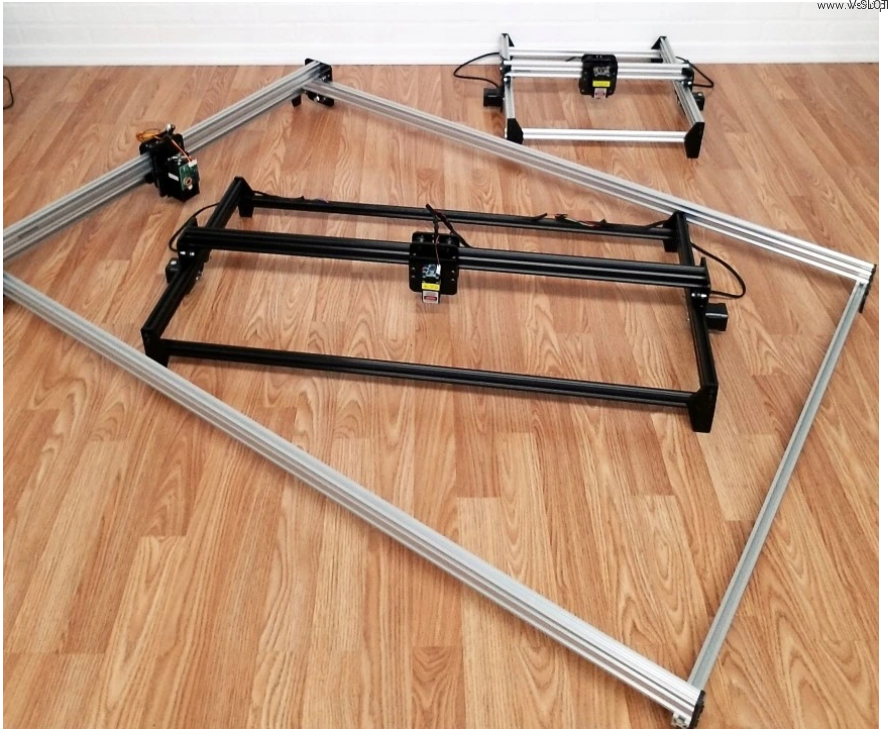

NA NAŠICH DALŠÍCH AUKCÍCH NAJDETE AKRO PLOTR V RŮZNÝCH KONFIGURACÍCH A VELIKOSTECH.
Možnost instalace/připevnění laseru k montážní desce systému ACRO.
Na trhu je k dispozici mnoho různých typů laserů pro vypalování do dílů.
Před nákupem si vždy přečtěte specifikace laseru, aby splňoval vaše očekávání.
Důležitými prvky jsou výkon laseru a provoz s PWM.
Montážní deska umožňuje instalaci mnoha typů laserů, ale pokud má váš laser jinou rozteč montážních otvorů, můžete do desky snadno vyvrtat otvory pro montáž.
Při práci s laserem si nezapomeňte chránit oči a dodržovat všechna nezbytná bezpečnostní opatření.
Nástroj pro laser nebo plotr je k dispozici samostatně:
- LASEROVÝ NEBO PLOTROVÝ NÁSTROJ

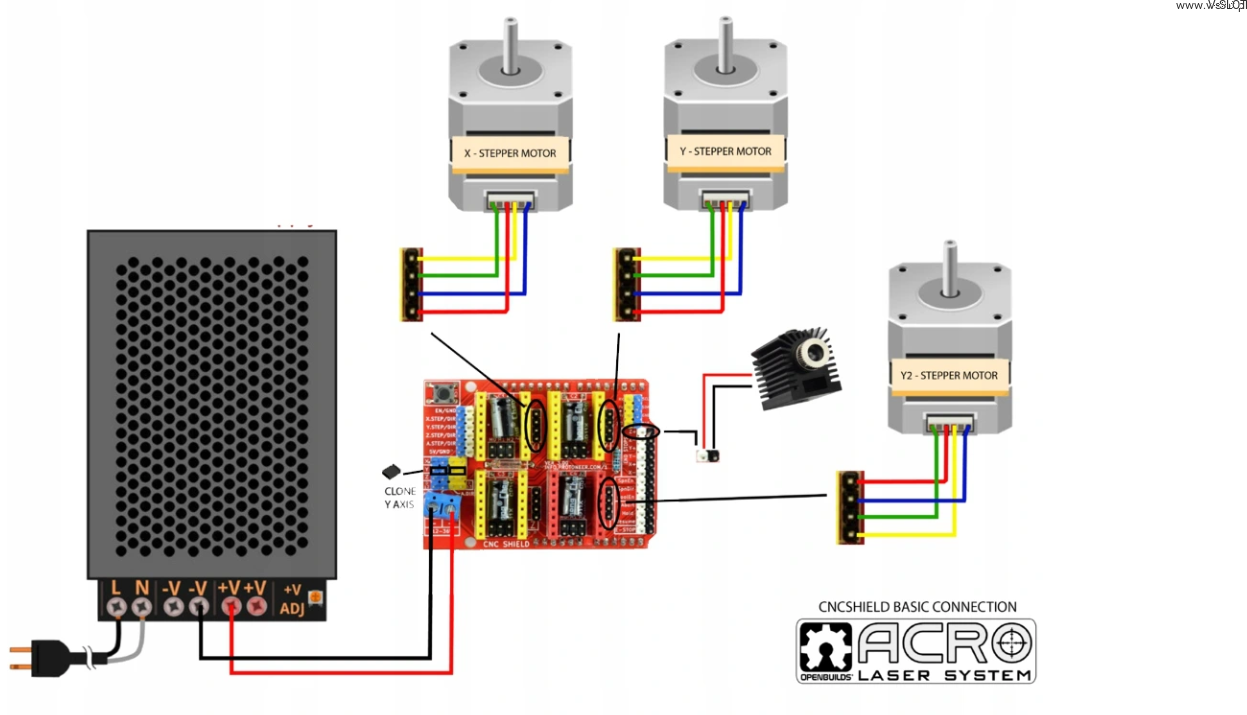

- KONTROLÉR (doporučujeme BlackBox OpenBuilds, DUET2, Arduino + CNC SHIELD (POZOR! MŮŽE VYŽADOVAT ZMĚNU NAPÁJENÍ NA 12 V).

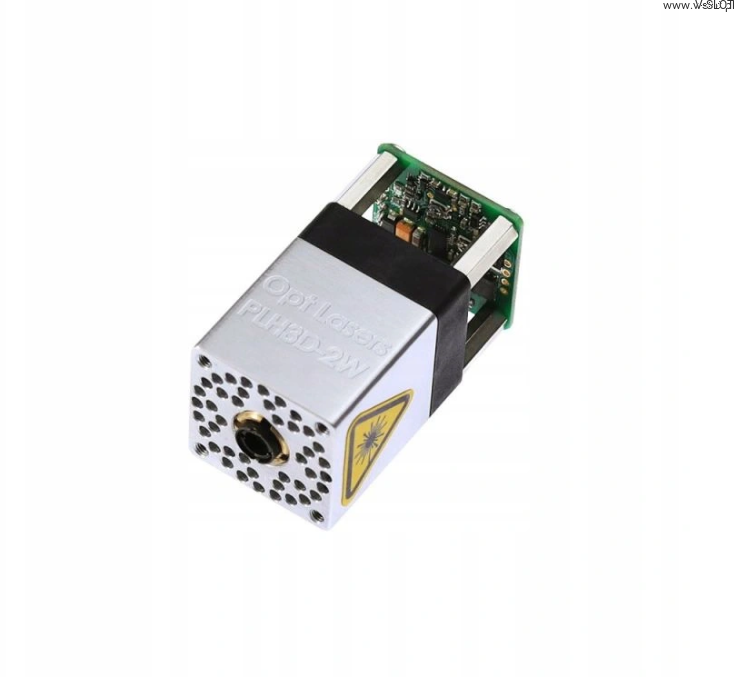

Hobby laser PLH3D-2W OptLaser
Nejmenší a přitom výkonná laserová hlava řady PLH3D.
Model PLH3D-2W je středně výkonná hlava vybavená 450nm laserovou diodou a objektivem s vysokým rozlišením.
Lehká konstrukce (70 g) umožňuje montáž laserové hlavy i na malé a choulostivé jednotky.
Ovladač vybavený LED diodou informuje uživatele o tom, kdy je laser "v provozu".
Objektiv gravírovacího laseru je nainstalován a nastaven tak, aby zaostřoval ve výšce 60 mm. To je optimální vzdálenost pro rychlou práci s různými materiály pro gravírování i řezání.
Systém kontroly teploty vypne laserovou hlavu při překročení kritické teploty a malý regulátor instalovaný přímo na hlavě zlepšuje rychlost modulace diody!
Analogová modulace umožňuje řídit výkon laseru v rozsahu 0 V (laser vypnutý) , 5 V(laser zapnutý), 2 V (laser o výkonu cca 40 %).
Laser lze také ovládat pomocí TTL v rozsahu 0 až 5V.
Pro modulaci výkonu pomocí PWM by měla základní frekvence kmitat v rozmezí 5 až 10 kHz.
TECHNICKÉ ÚDAJE:
- Rozměry: 30x30x68,5mm
- Typ bodu při 60 mm: 0,07 x 0,15 mm
- Rozsah modulačního vstupního napětí: 0-5V
- Provozní teplota: 0-40 C
- Pracovní vzdálenost: 30-120 mm
- Velikost bodu při 30mm: 0,07x0,1mm
- Vstupní napětí: 12-24V
- Max. spotřeba energie: 12-12V: 16W
- Typ modulace: Typ modulace: analogová/TTL
- Rozteč montážních otvorů: Rozteč otvorů: 20 mm
- Hmotnost: 70 g
- Vlnová délka laserové diody: 445m (+/-10nm)
- Optický výkon diody: 2W

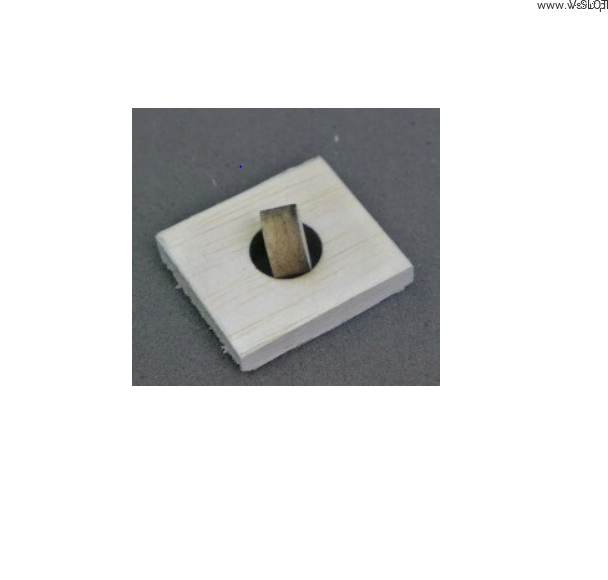

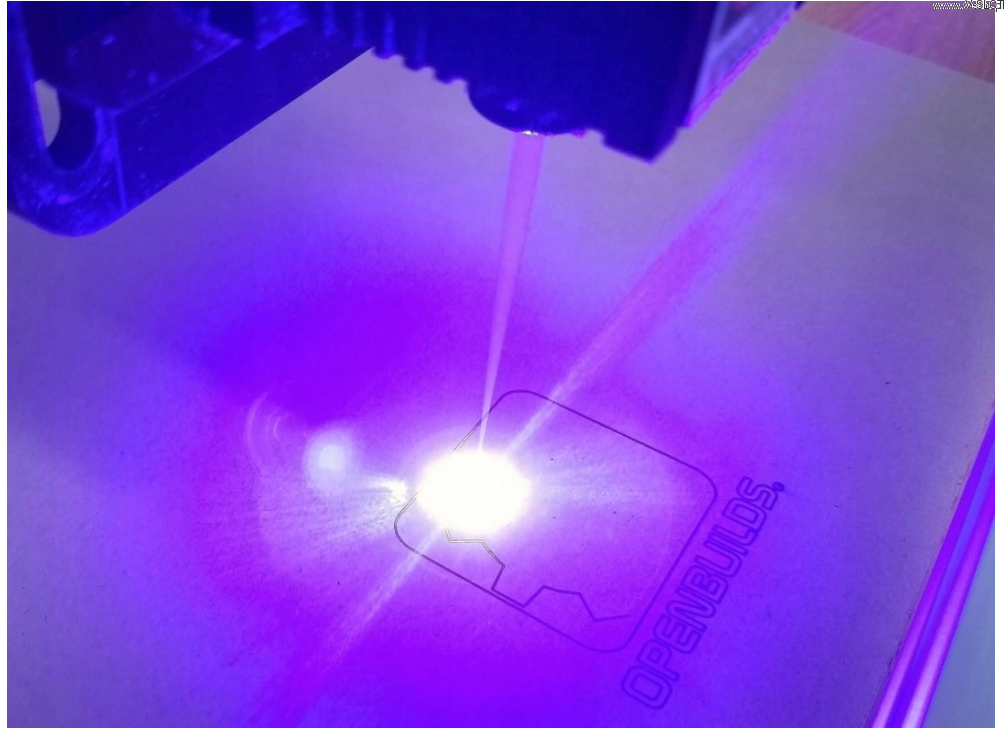

Hobby laser PLH3D-2W může řezat nebo gravírovat materiály, jako jsou:
- Dřevo
- Papír
- Kůže
- lepenka
- další
Laser se ideálně hodí k osvětlování/osvětlování desek s fotocitlivým povrchem pro rychlou tvorbu prototypů desek plošných spojů!
HLAVNÍ VÝHODY HLAVY PLH3D-2W
- Lze ji nainstalovat a přizpůsobit většině výrobců 3D tiskáren a CNC strojů
- Není nutné žádné další chlazení
- Jednoduchá instalace
- Řídicí jednotka integrovaná s hlavou
Laserová řada PLH3D může pracovat s 3D tiskárnami a frézkami od výrobců, jako je např:
- V-SLOT ACRO PLOTTER OPENBUILDS
- V-SLOT CNC frézky ( LEAD CNC, WorkBee, Sphinx, MiniMill a další).
- CNC Shark
- GeckoDrive 540
- MYDIYCNC
- Shapeoko 2
- Shapeoko 3
- Stepcraft
- Upgrade X-Carve
- Zen Toolworks
- Azteeg X3
- Lulzbot
- MakerBot Thing-O-Matic
- MakerBot Replicator1 a klony
- MakiBOX
- MakerGear M2
- Replicator 2 a 2X
- RepRap - Melzi Board
- RepRap - RAMPS 1.4
- RepRap - RUMBA
- Ultimaker 1 / 2
- Velleman K8200
Upozornění:
- Nezapomeňte, že se nejedná o hračku.
- Laserové záření je nebezpečné, i když je rozptýlené nebo odražené od jakéhokoli povrchu.
- Vždy používejte vhodný ochranný laserový filtr na CNC stroji určený pro vlnovou délku 430 - 480 nm, abyste zabránili odraženému záření.
- Nikdy nemiřte laserovou hlavou na lidi nebo zvířata.
- Nedotýkejte se paprsku, může to způsobit popáleniny.
- Při řezání materiálu se nedívejte na paprsek ani na jeho hrot.
- Laserové záření - Zabraňte vystavení očí nebo pokožky přímému nebo rozptýlenému záření.
- Laserový výrobek třídy 4.

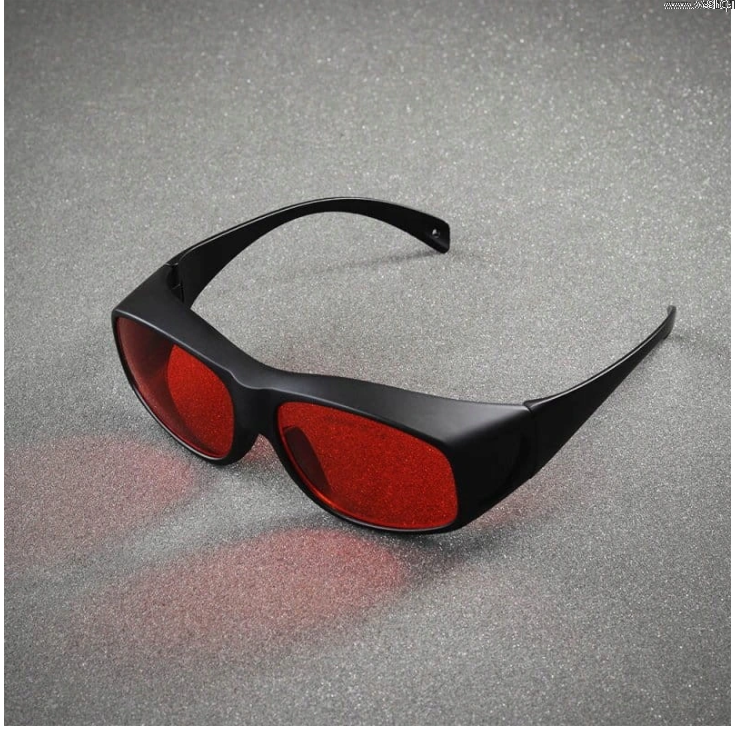

Laserové pracovní brýle (450 nm)
Brýle pomáhají snížit pravděpodobnost, že se laserové světlo dostane do očí uživatele.
Výrobek bloguje ultrafialové, zelené, fialové a modré světlo (190 - 540 nm).
Výrobek zvyšuje ochranu proti rozptýlenému světlu
- Certifikát CE
- OD 7+ od 190 do 540 nm
- Propustnost viditelného světla 50 %
Je důležité si uvědomit, že laserové brýle mohou být při práci s lasery užitečné zejména tím, že zabraňují pronikání rozptýleného světla, neposkytují však úplnou ochranu očí.
Uživatel by se na ně neměl spoléhat jako na úplnou ochranu před přímým nebo nepřímým vniknutím paprsku do oka.
Při práci s laserem je vhodné přijmout další bezpečnostní opatření.
Osoba pracující s laserem by měla být na práci s laserem řádně připravena a vyškolena.
Jako alternativa by neměly být používány polovičaté prostředky a levné náhražky.
