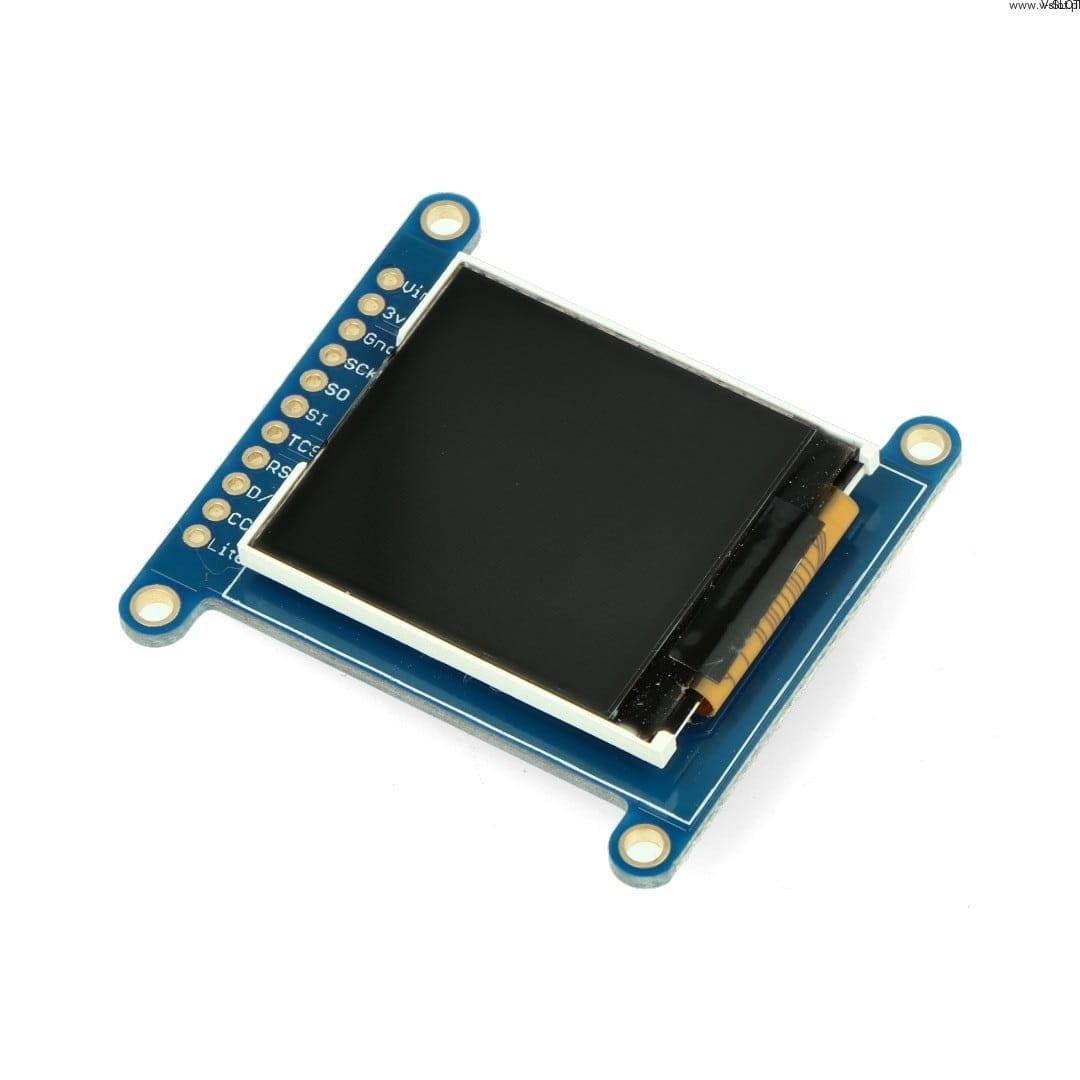

Na desce je umístěn 1,44palcový grafický displej TFT LCD s rozlišením 128 x 128 pixelů, který má 18bitovou barevnou hloubku. Tento displej pracuje s napětím 3,3 V a 5 V a komunikuje s hlavním mikrokontrolérem prostřednictvím sběrnice SPI. Kromě toho je na desce nainstalována čtečka paměťových karet micro SD pro přístup k obrazovým souborům uloženým ve formátu FAT16/FAT32.

Displej je založen na řadiči ST7735R, který má vestavěnou vyrovnávací paměť pro video. Díky použití napěťového převodníku může čip pracovat s logikou 3,3 V i 5 V. Pomocí zásuvky na desce lze obrazové soubory snadno dopravit na kartu micro SD a poté je zobrazit na displeji.

Technické údaje: - Vnitřní paměťová karta s kapacitou 3 GB:

• NapájecĂ­ napÄ›tĂ­: od 3,0 V do 5,0 V
• ProvoznĂ­ napÄ›tĂ­ vĂ˝vodĹŻ: 3,0 V aĹľ 5,0 V
• ŘadiÄŤ: ST7735R s vestavÄ›nou vyrovnávacĂ­ pamÄ›tĂ­
• VestavÄ›nĂ˝ regulátor napÄ›tĂ­ 3,3 V s proudovou kapacitou 150 mA
• Ăšhlopříčka displeje: 1,44 palce
• RozlišenĂ­: 128 x 128 px
• Barevná hloubka: 128 x 128 bodĹŻ: 18 bitĹŻ
• PodsvĂ­cenĂ­: bĂ­lĂ© LED diody s moĹľnostĂ­ regulace jasu pomocĂ­ PWM signálu
• Komunikace: SPI
• VestavÄ›nĂ˝ slot pro paměťovou kartu microSD
• SamopájecĂ­ zlatĂ˝ pásek v balenĂ­
• ÄŚtyĹ™i montážnĂ­ otvory o prĹŻmÄ›ru 2 mm s rozteÄŤĂ­ 36 x 36 mm

Rozdělení pinů:

Zařízení je vybaveno sběrnicí SPI pro komunikaci s jinými zařízeními. Podrobné informace o vývodech naleznete v tabulce v uživatelské příručce.

Součástí dodávky jsou konektory Goldpin, které si můžete sami připájet. Takto lze zařízení zapojit do kontaktní desky nebo připojit pomocí vodičů, v závislosti na potřebách uživatele.
