SADA DÍLŮ PRO KONSTRUKCI PLANTERU 3030
PRO MONTÁŽNÍ STROJ Verze V.1.11

Profily a příslušenství V-SLOT umožňují stavbu mnoha různých konstrukcí.
Použití V-profilů a válečků s V-koly umožňuje použití profilů jako vodicích prvků.
Díky tomu již nepotřebujeme válečky, válečkové podpěry, ložiska a mnoho dalších komponent, které stejně často musíme na konstrukci umístit.
Při použití našeho systému může být konstrukční prvek zároveň komponentem sloužícím k pohybu.

NOVÁ VERZE V1.11 (k 31. 7. 2020)
Nová verze plánovače byla oproti staré vylepšena v několika ohledech.
To umožnilo dosáhnout lepší strukturální pevnosti a zlepšit kvalitu práce.
Změny, které byly provedeny, jsou následující :

• Změna uchycení vozíku na ose X. Byla použita portálová deska o průměru 20-80 mm.
• Zvětšila se montážní plocha vřetena.

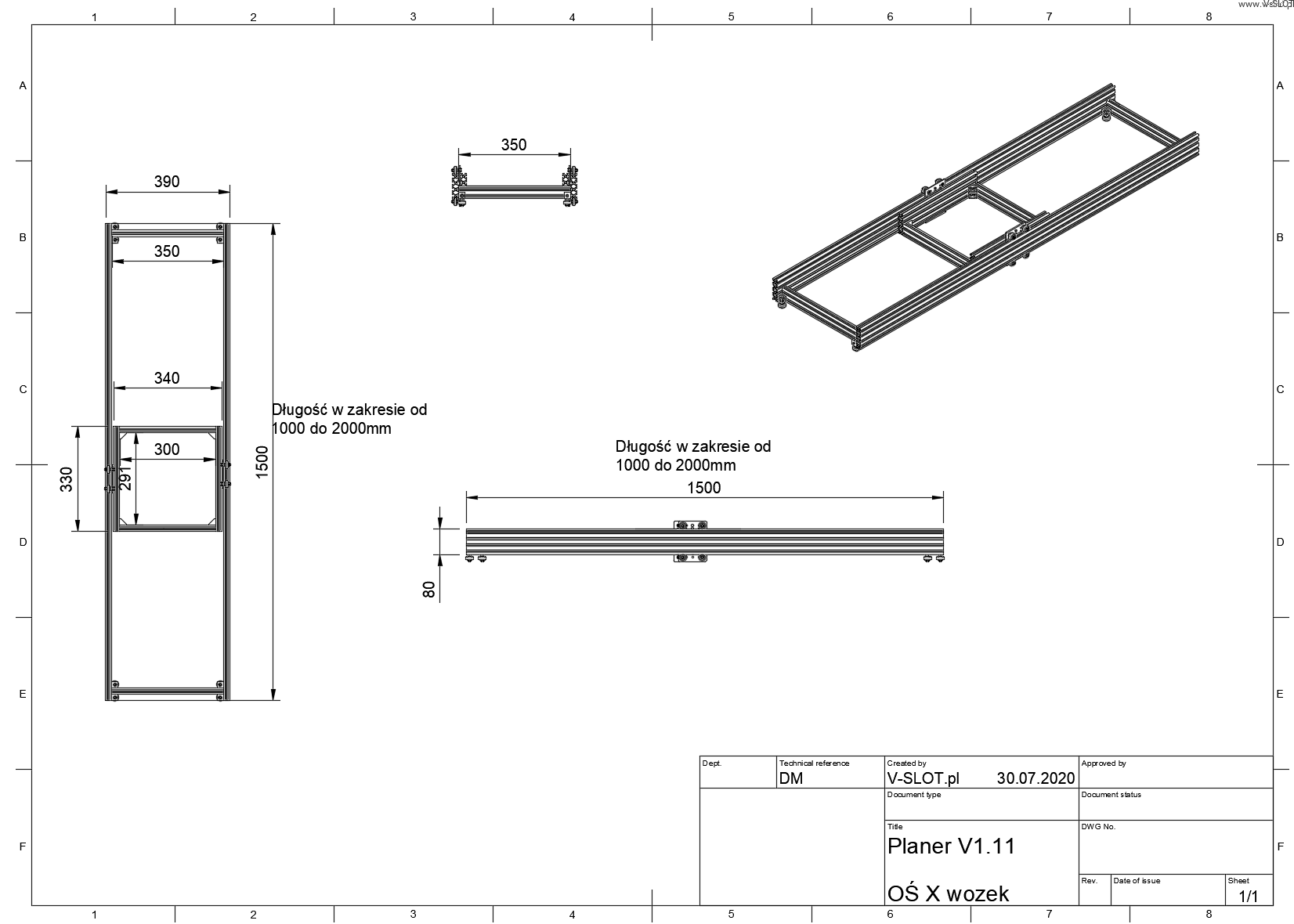

• Pro osu X byly použity širší hliníkové profily (2080).

VIDEO (starší verze V1)

Tento výrobek, je sada dílů pro vlastní montáž nebo hotová sestavená sada .

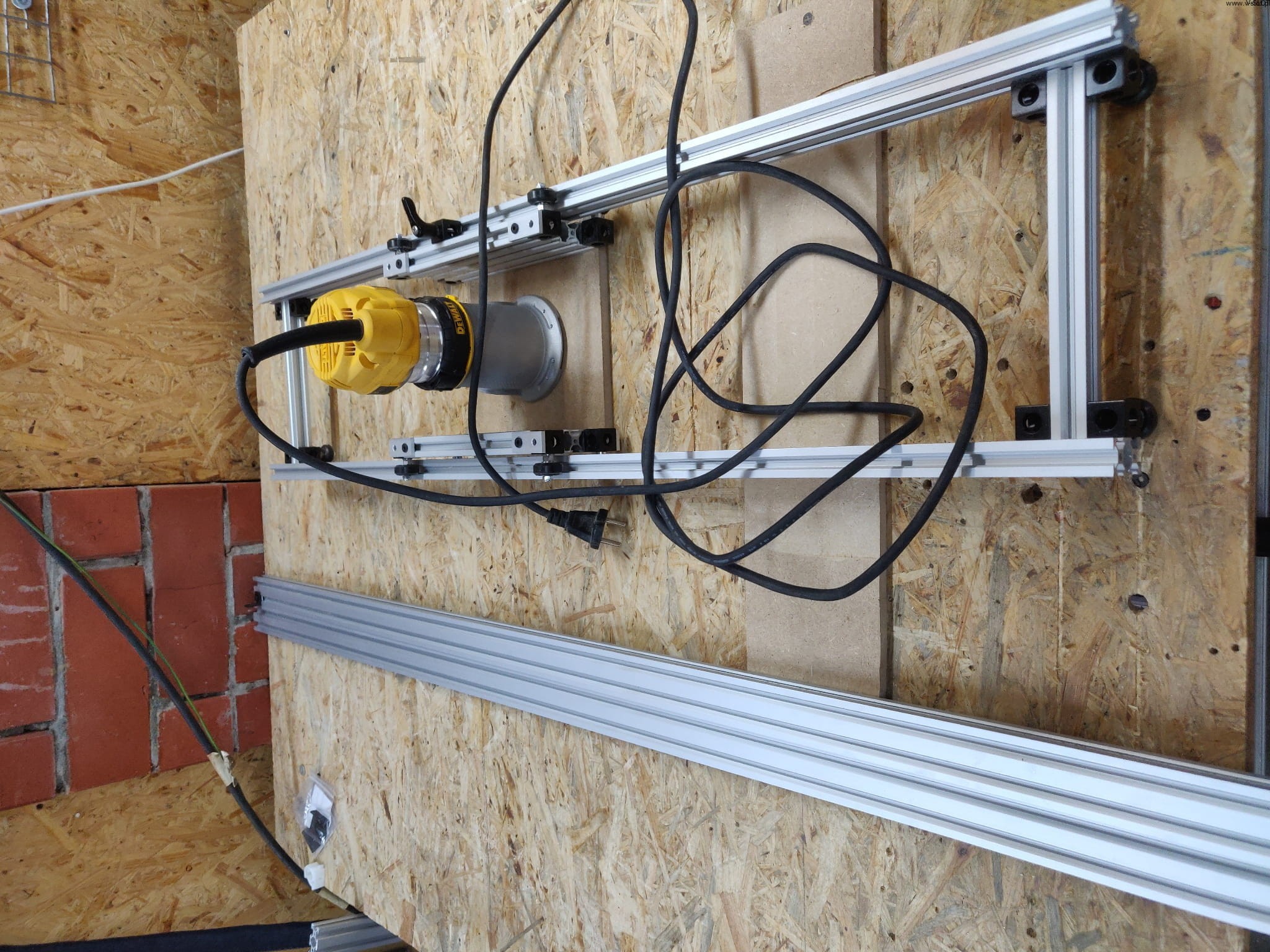

Pomocí těchto dílů sestavíte přenosný, jednoduchý hoblík pro práci s materiály, jako je dřevo.
Konstrukce je lehká , přenosná a snadno se staví.
Existuje mnoho možností konfigurace a rozšíření.
V možnostech vedle ceny si můžete vybrat stavebnici pro vlastní montáž, kde si na základě videa na našem kanálu YouTube budete moci hoblík sestavit sami od základu, nebo si objednat hotovou stavebnici, která bude připravena k použití chvíli po vybalení!

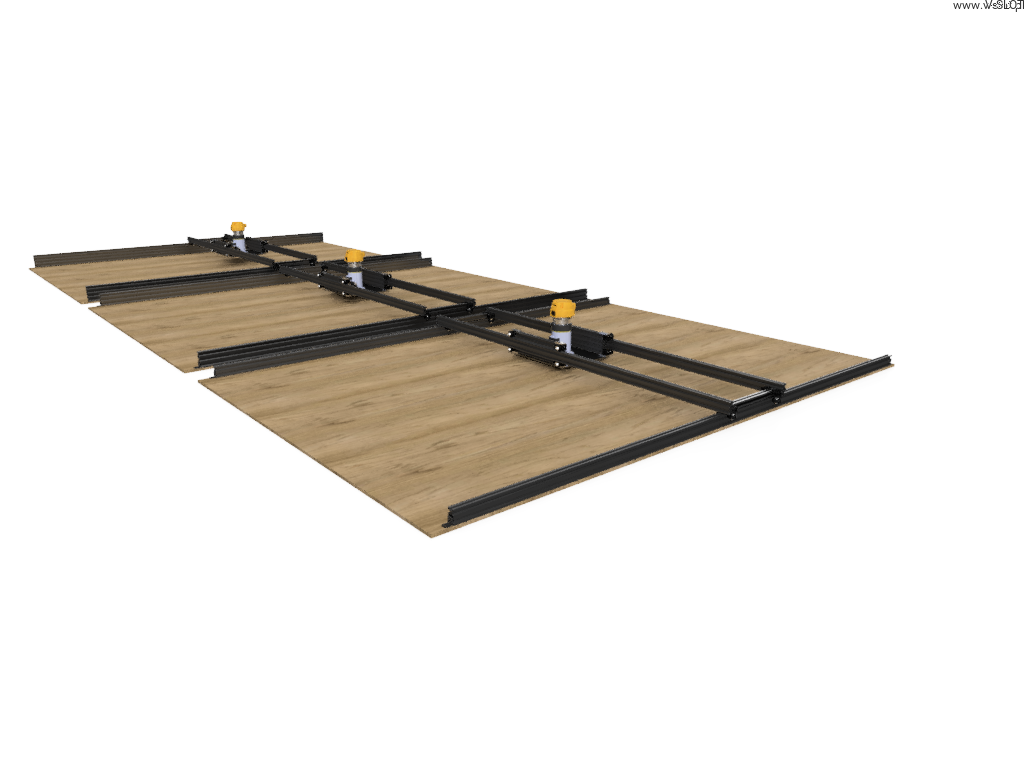

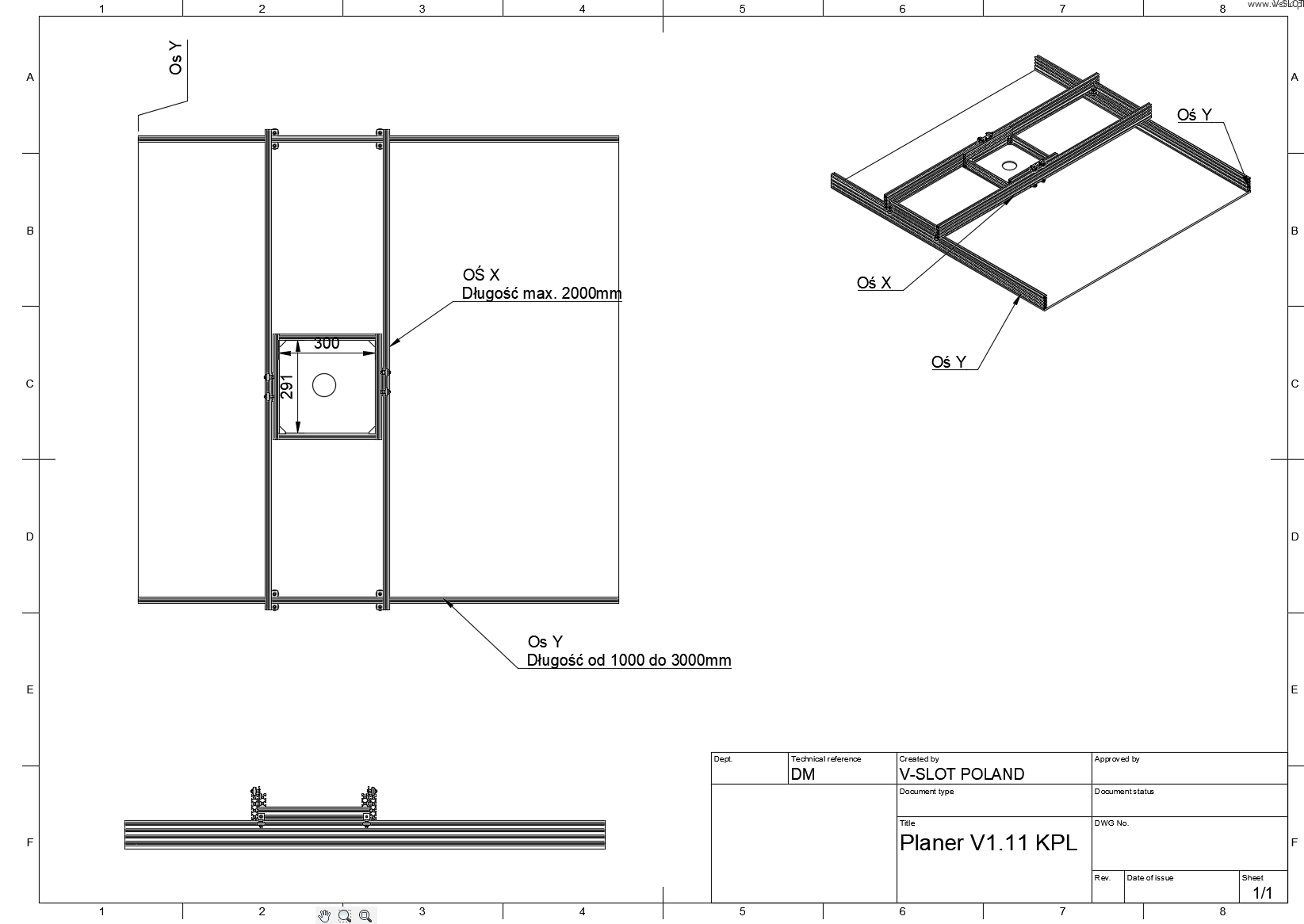

Stavbu si můžete nakonfigurovat v několika rozměrech od 1000x1000 mm až po 2000 x 3000 mm!

Hoblovka V-SLOT je rychle sestavitelná a snadno se přepravuje!
Sestavení přístroje z komponent by nemělo zabrat více než 2-3 hodiny ani začátečníkovi.
Nářadí, které budete potřebovat, jsou imbusové klíče, 8mm otevřený klíč a případně závitníky.
Vodicí vřeteno se po prvním sestavení snadno montuje a přepravuje.
Stačí vytáhnout profily osy Y z vozíku a máte 3 komponenty k přepravě! - otázka 2 minut
Opětovné sestavení jednotky v novém je rovněž otázkou 2-3 minut !

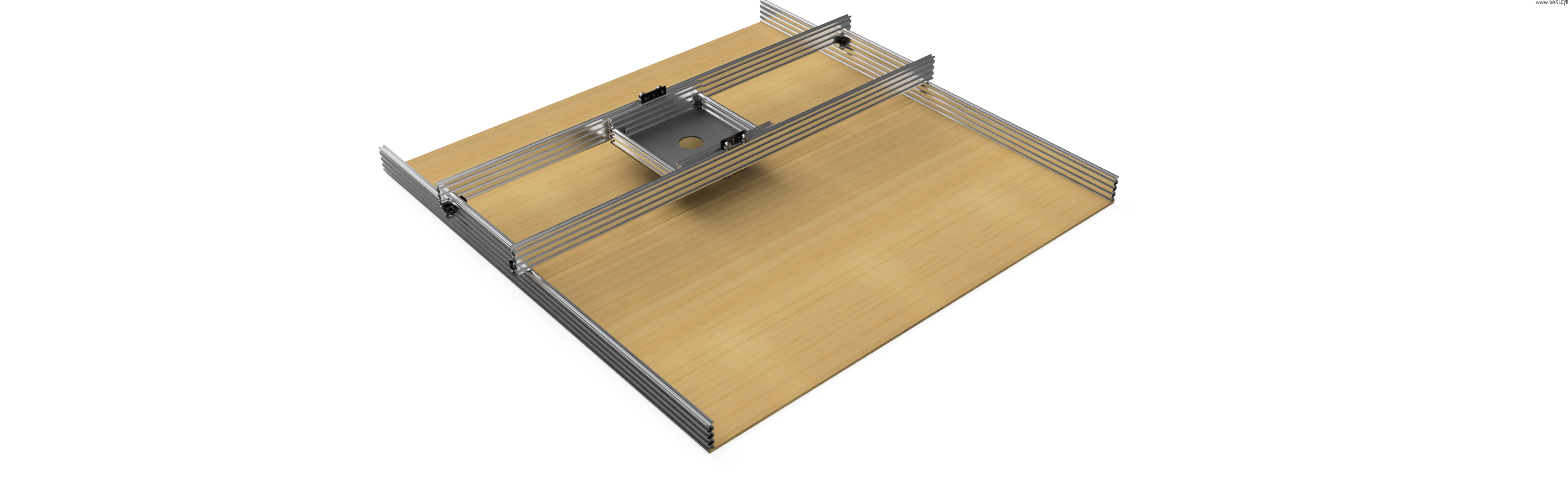

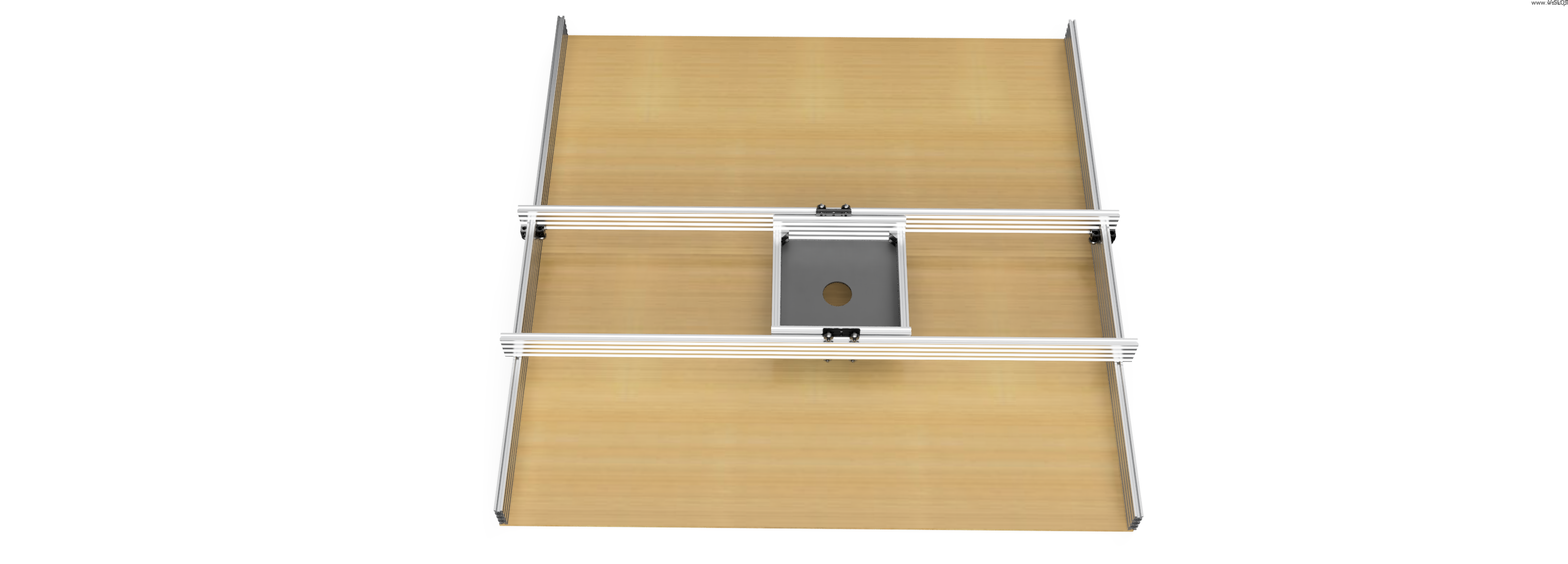

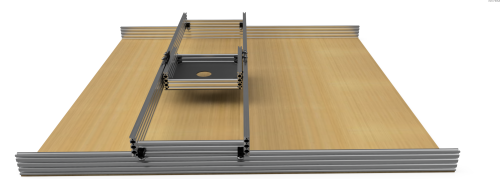

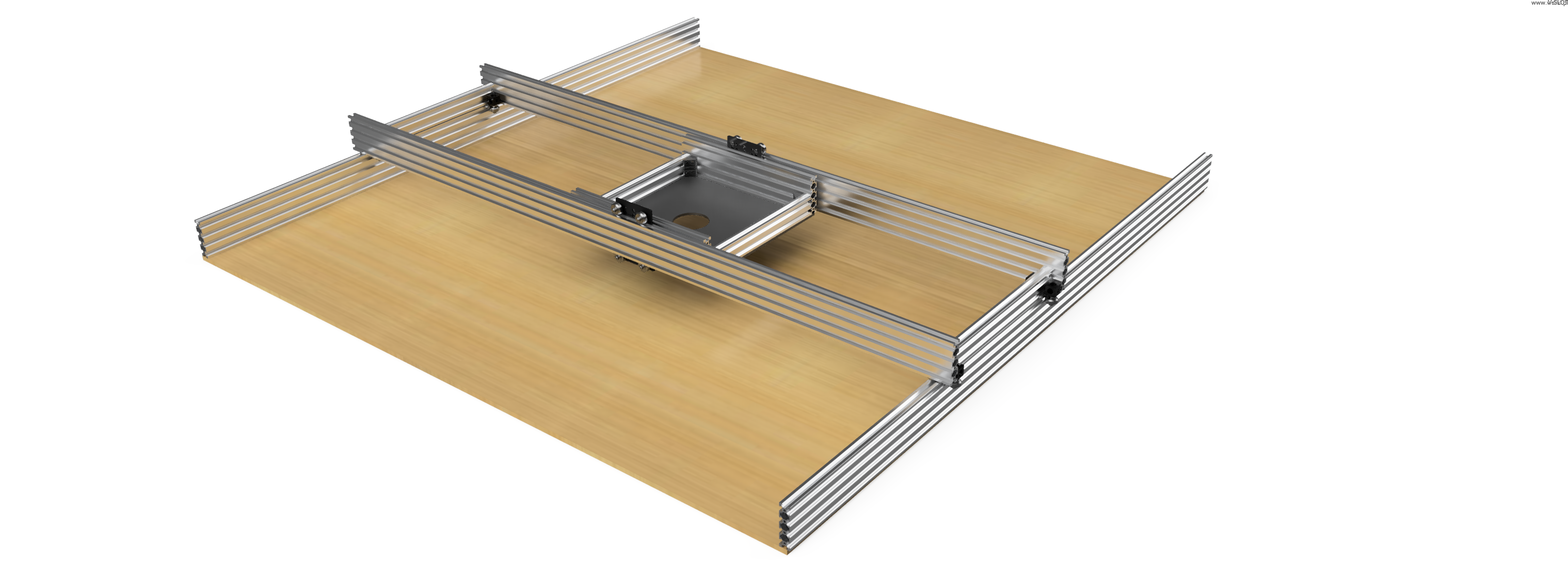

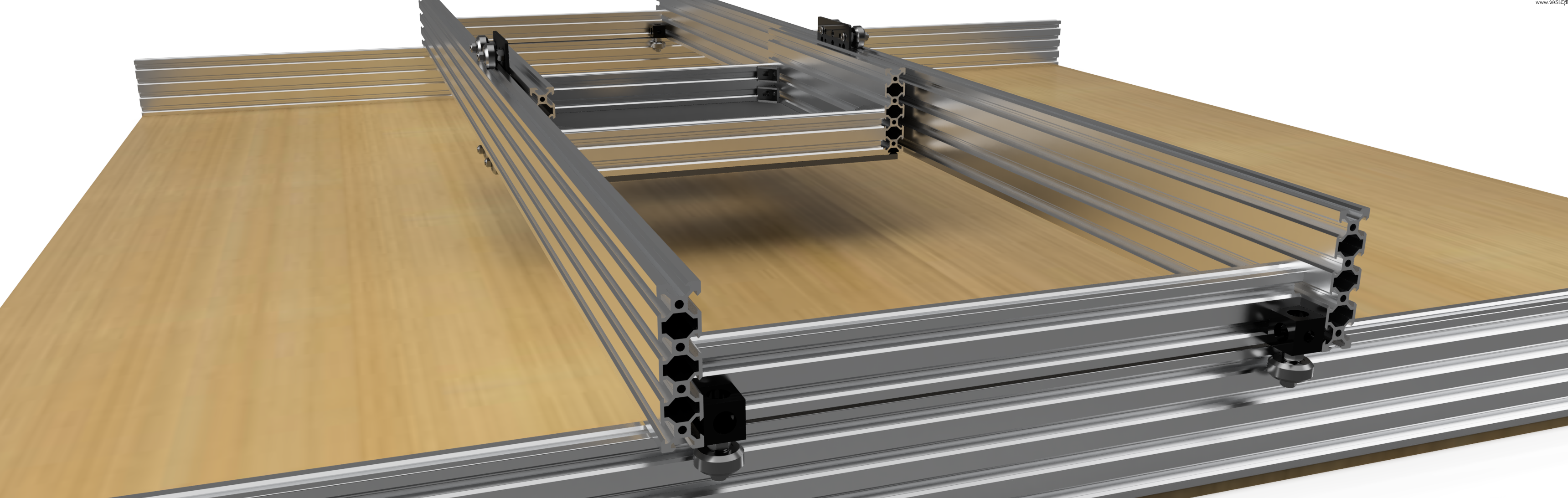

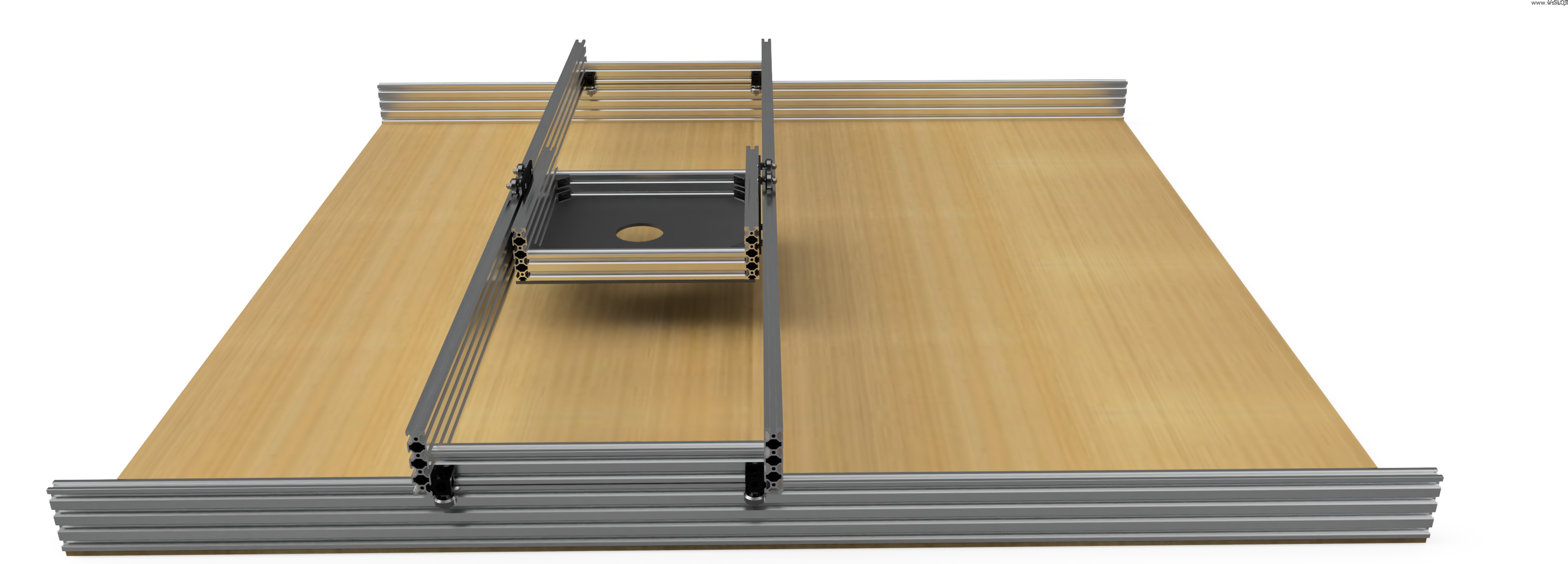

3D MODEL:

TYP PROFILŮ OSY Y A VÝŠKA OBRÁBĚNÉHO MATERIÁLU:

V závislosti na tom, jak vysoký materiál chcete obrábět, stojí za to věnovat pozornost profilům použitým pro osu Y. V případě, že chcete obrábět vysoký materiál, je třeba věnovat pozornost profilům pro osu Y.
Existuje několik možností :
- Použitím profilů V-SLOT 2040 pro osu Y a 5 mm silné základní desky vřetena získáte prostor přibližně 20 mm .
- Při použití profilů V-SLOT 2060 pro osu Y a 5 mm silné základové desky vřetena dosáhnete pracovní hloubky přibližně 20 mm. 40 mm.
- Při použití profilů V-SLOT 2080 pro osu Y a 5 mm silné základní desky vřetena dosáhnete pracovní výšky přibližně 60 mm.

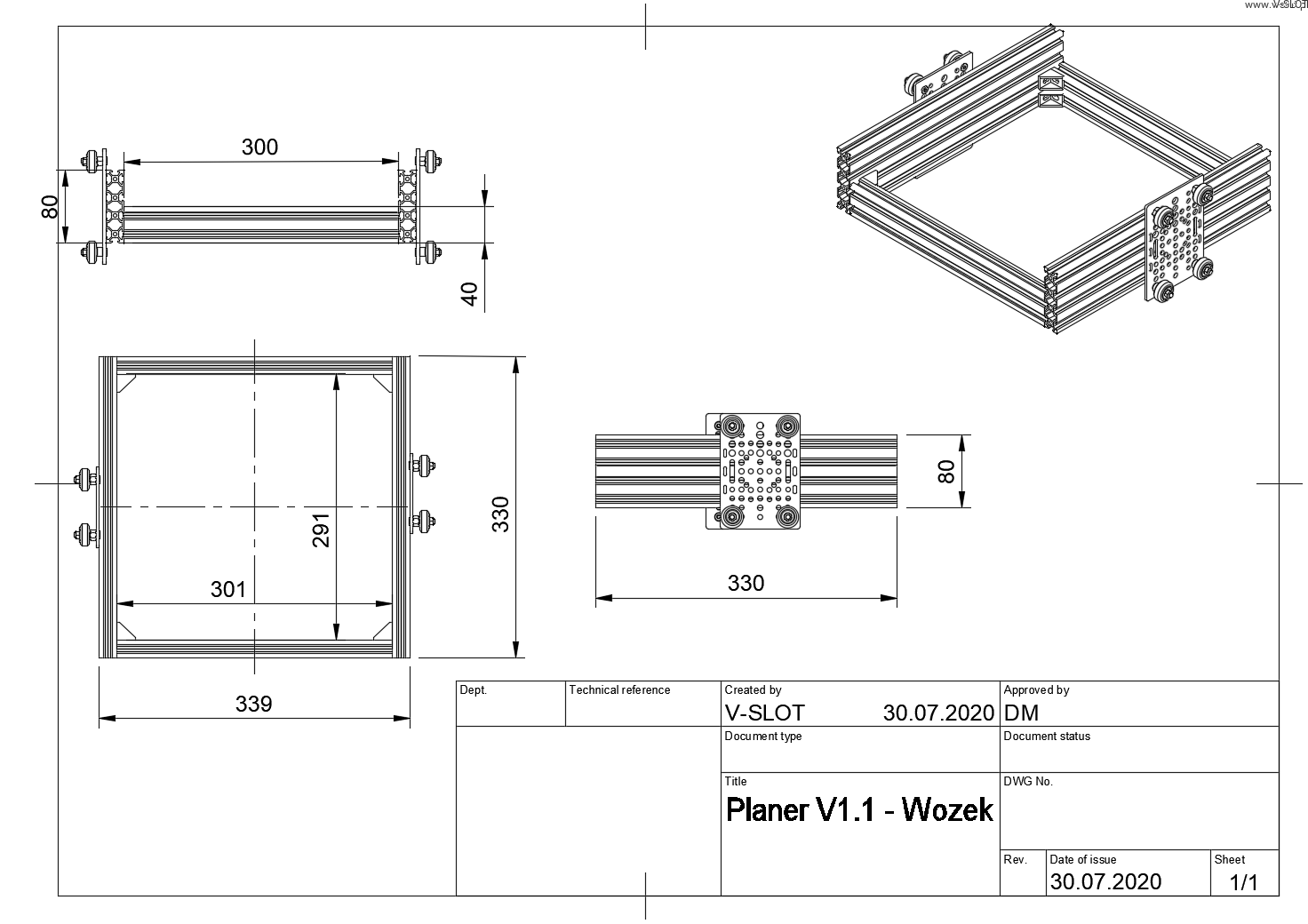

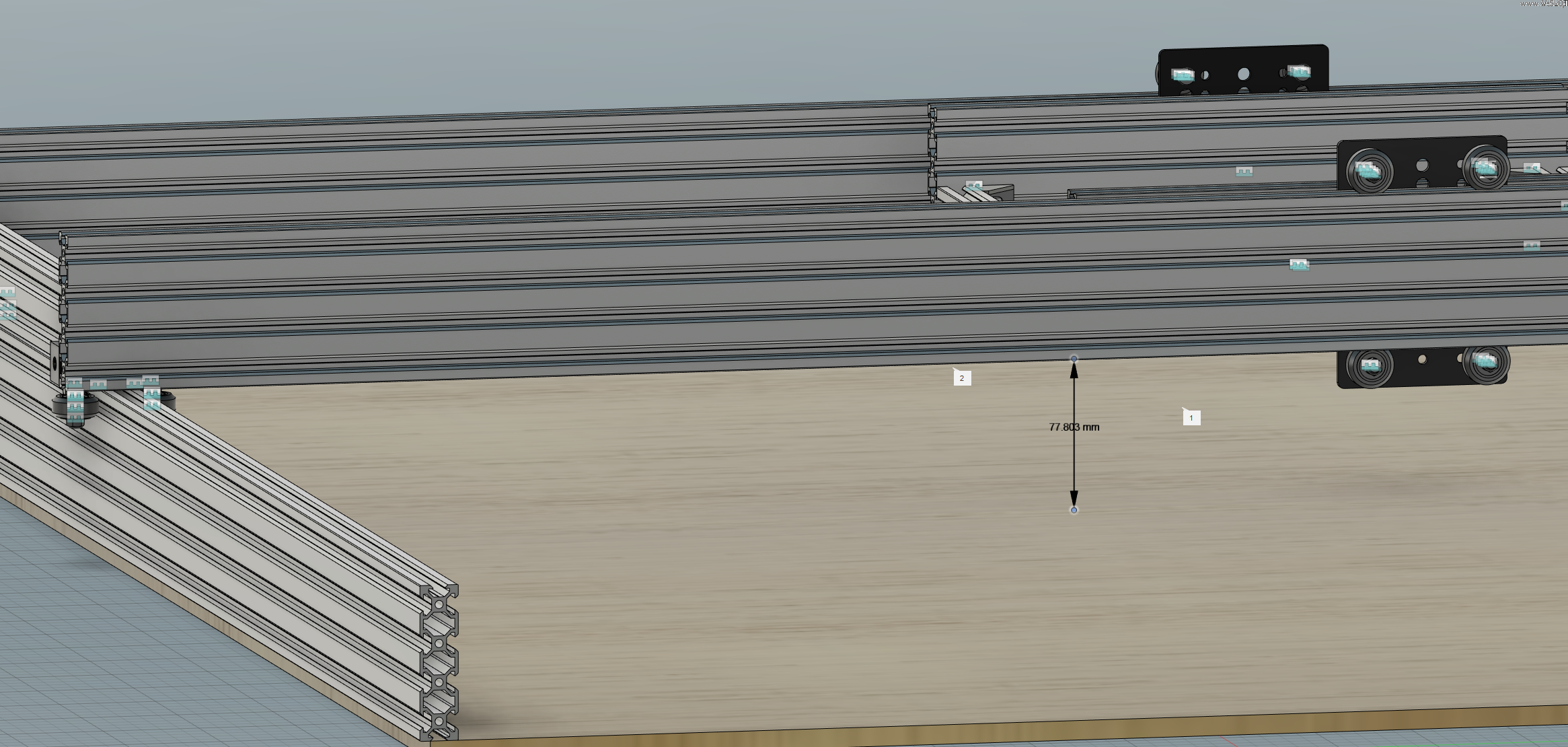

Na níže uvedeném obrázku je znázorněna výška od základny ke spodnímu okraji vozíku při použití 5 mm silné upevňovací desky vřetena a při použití profilů V-SLOT 2040 pro osu Y.

LISTY:

Sada obsahuje (VERZE V1.1 DATOVANÁ 28.07.2020) :

POZNÁMKA!
Sada neobsahuje:

•
  K přípravě takové základny můžete potřebovat kus hliníkové desky / dřeva / MDF, který by měl být na příslušných místech vyvrtán tak, aby držel vřeteno.
• Základní desky pro stroj zobrazené na grafice / fotografiích
• Vřeteno / frézka

LZE DODATEČNĚ ZVOLIT :

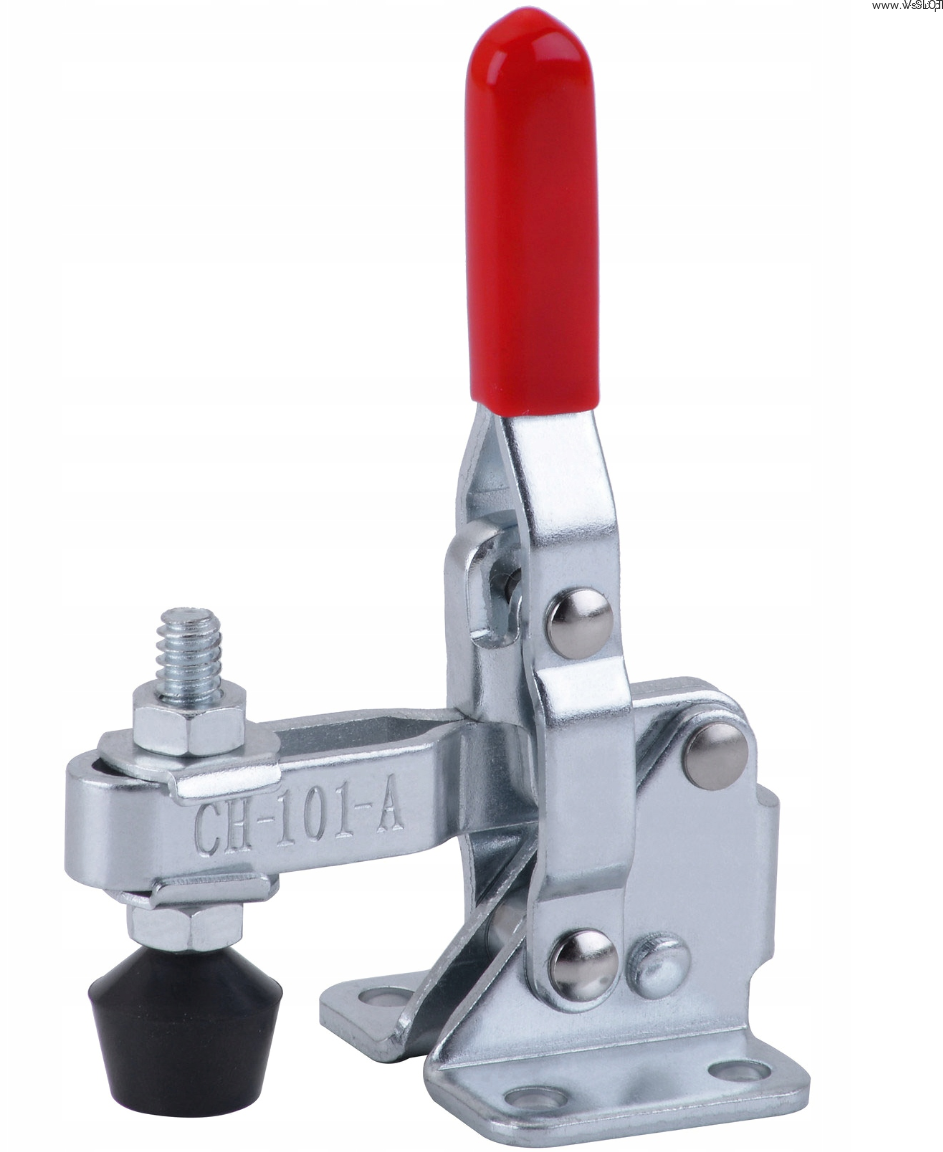

K zablokování osy X nebo Y můžete použít svorky, které budou sloužit jako brzdy osy.
Za cenu si můžete vybrat následující možnosti:

• Bez brzdových třmenů
• 1 svorka pro každou osu X a Y
• 2 svorky pro každou osu (X/Y).
