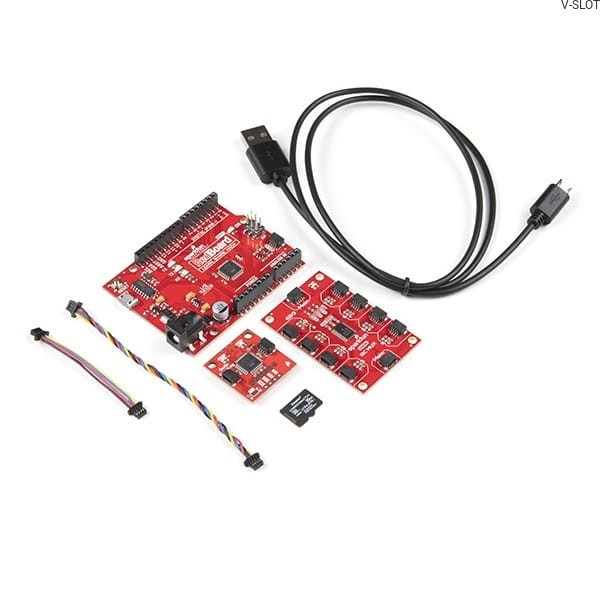

Sada Qwiic OpenLog Kit od společnosti SparkFun je kompletní sada, která vám umožní snadno používat ekosystém Qwiic OpenLog. Sada obsahuje desku RedBoard kompatibilní s Arduinem, osmikanálový modul s multiplexorem I2C Qwiic Mux, záznamník dat Qwiic OpenLog a příslušenství, jako je kabel USB A - USB B, paměťová karta microSD 32 GB (s adaptérem) a dva propojovací kabely Qwiic. S touto sadou můžete snadno ukládat a zaznamenávat obrovské množství dat a navíc nevyžaduje pájení. Záznamník dat Qwiic OpenLog zaznamenává data rychlostí až 20 000 bajtů za sekundu při frekvenci 400 kHz. To je ideální pro ty, kteří potřebují snadný způsob ukládání a analýzy dat.

Specifications:

• ZáznamnĂ­k dat OpenLog
• Vstup VCC: 3,3 V
• SDA: 3,3 V
• SCL: 3,3 V
• spotĹ™eba klidovĂ©ho proudu: 2 mA aĹľ 6 mA
• spotĹ™eba proudu pĹ™i aktivnĂ­m záznamu: pd 20 mA doi 23 mA (v závislosti na pouĹľitĂ© kartÄ› microSD)
• VestavÄ›nĂ˝ ÄŤip: ATmega328, taktovanĂ˝ na 16 MHz
• PodporovanĂ© vĂ˝vojovĂ© prostĹ™edĂ­: Arduino IDE
• KomunikaÄŤnĂ­ rozhranĂ­: sbÄ›rnice I2C
• Podpora karet microSD:
• 64 MB aĹľ 32 GB
• FAT16 nebo FAT32
• Standard konektoru: USB 2.0: Qwiic
• Indikace stavu: vestavÄ›nĂ© LED diody
• STAT: zelená LED pĹ™ipojená ke kolĂ­ku D13; bliká pouze tehdy, kdyĹľ je aktivnĂ­ rozhranĂ­ SPI - kdyĹľ OpenLog zapisuje data na kartu microSD
• PWR: ÄŤervená LED dioda pĹ™ipojená ke kolĂ­ku D5; svĂ­tĂ­, kdyĹľ je deska aktivnĂ­ a správnÄ› funguje.

Součástí balení:

• 1x záznamnĂ­k dat SparkFun Qwiic OpenLog
• 1x Qwiic SparkFun RedBoard - deska kompatibilnĂ­ s Arduinem.
• 1x SparkFun Qwiic Mux Breakout - 8kanálovĂ˝ modul s I2C multiplexorem
• 1x kabel USB A - USB B - 0,8 m
• 1x Qwiic flex kabel se 4-pinovĂ˝m konektorem - 5 cm
• 1x Qwiic flex kabel se 4-pinovĂ˝m konektorem - 10 cm
• 1x karta microSD s adaptĂ©rem - 32 GB (třída 10)
